10.2.2 Pumpenkennlinien

P Restförderhöhe Umwälzpumpe (in mbar)
R
m Durchfluss Heizungsnetz (in l/h)
H

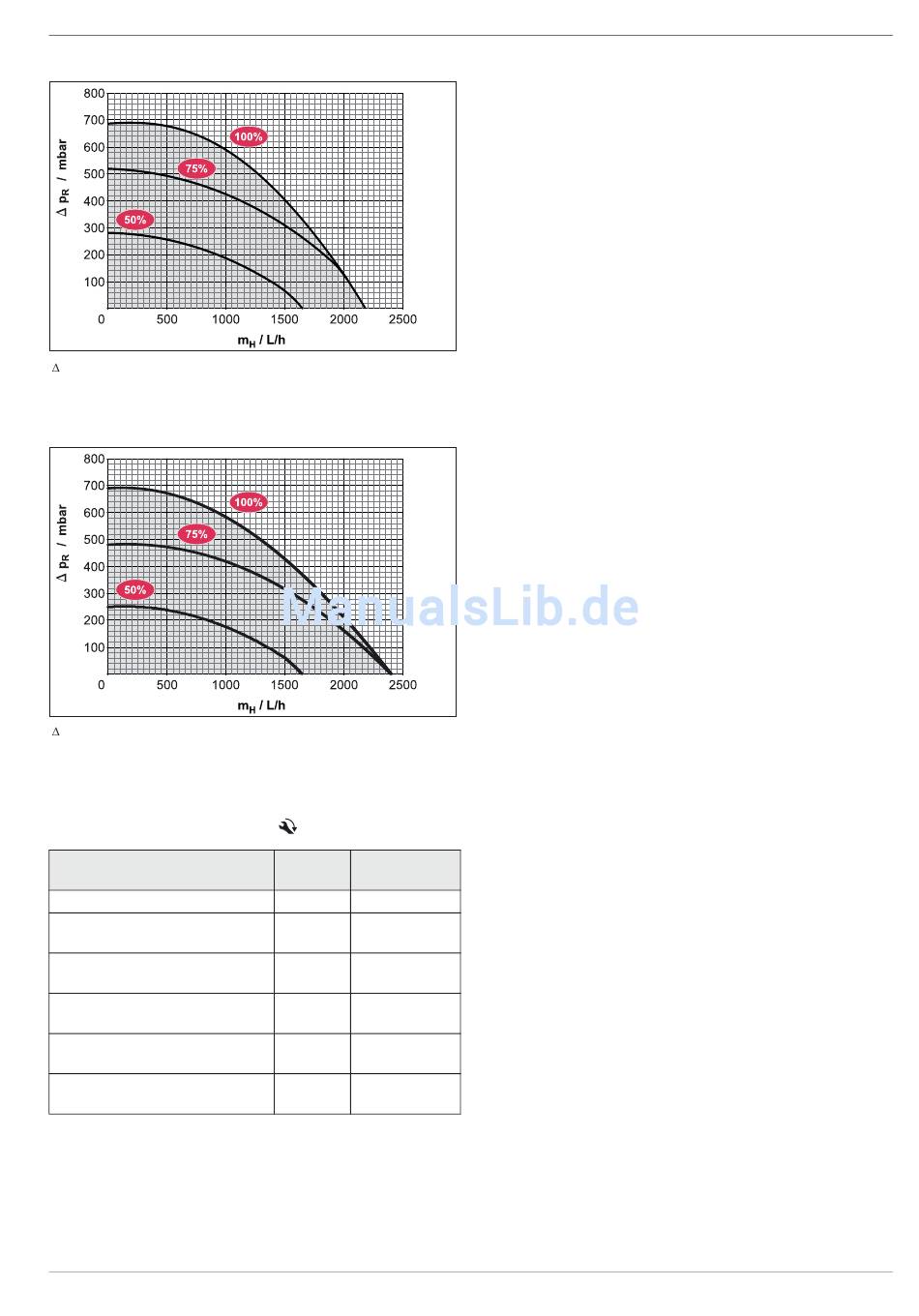

Bild 10-6 Restförderhöhe der Umwälzpumpe ROTEX HPSU compact
304/308/508 mit Heizungsunterstützungswärmetauscher
P Restförderhöhe Umwälzpumpe (in mbar)
R
m Durchfluss Heizungsnetz (in l/h)
H
Bild 10-7 Restförderhöhe der Umwälzpumpe ROTEX HPSU compact
516 BIV mit Heizungsunterstützungswärmetauscher

10.3 Anzugsdrehmomente

Bauteil
Temperaturfühler
Hydraulische Leitungsanschlüsse
(Wasser)
Anschlüsse Gasleitung
(Kältemittel)
Anschlüsse Flüssigkeitsleitung
(Kältemittel)
Anschlüsse Flüssigkeitsleitung
(Kältemittel)
Backup-Heater
Tab. 10-4 Anzugsdrehmomente
FA ROTEX HPSU compact 4 - 04/2014
Gewinde- Anzugsdreh-
größe moment
alle max. 10 Nm
1" 25 bis 30 Nm
5/8" 63 bis 75 Nm
1/4" 15 bis 17 Nm
3/8" 33 bis 40 Nm
1,5" max. 10 Nm
(handfest)
10 x Technische Daten
