4 x Aufstellung und Installation

4.2 Aufstellung

VORSICHT!
Die HPSU compact nur aufstellen, wenn eine
ausreichende Tragfähigkeit des Untergrundes,
von 1050 kg/m² zuzüglich Sicherheitszuschlag,
sichergestellt ist. Der Untergrund muss eben und
glatt sein.
Die Aufstellung im Freien ist nur eingeschränkt
möglich. Der Speicherbehälter darf nicht
dauerhaft direkter Sonneneinstrahlung ausge-
setzt werden, da die UV-Strahlung und die Witte-
rungseinflüsse den Kunststoff schädigen.
Die HPSU compact muss frostgeschützt aufge-
stellt werden.
Sicherstellen, dass vom Versorgungsunter-
nehmen kein aggressives Trinkwasser geliefert
wird.
– Gegebenenfalls ist eine geeignete Wasserauf-
bereitung erforderlich.
WARNUNG!
Die Kunststoffspeicherwand der ROTEX HPSU
compact kann bei äußerer Wärmeeinwirkung (>80 °C)
schmelzen und im Extremfall Feuer fangen.
Die ROTEX HPSU compact nur mit einem
Mindestabstand von 1 m zu anderen Wärme-
quellen (>80 °C) (z. B. elektrisches Heizgerät,
Gasheizer, Schornstein) und zu brennbarem
Material aufstellen.
VORSICHT!
Wird die HPSU compact nicht ausreichend weit un-
terhalb der Solar-Flachkollektoren aufgestellt (Spei-
cheroberkante liegt höher wie Kollektorunterkante),
kann das drucklose Solarsystem im Außenbereich
nicht vollständig leerlaufen.
Die HPSU compact bei Solaranschluss ausrei-
chend tief zu den Flachkollektoren aufstellen
(Mindestgefälle der Solar-Verbindungsleitungen
beachten).
Verpackung entfernen und umweltgerecht entsorgen.
Gewindeeinsätze (Bild 4-4, Pos.G), an welche die Haltegriffe
montiert werden sollen, aus dem Warmwasserspeicher
herausdrehen.
Haltegriffe (Pos.A) durch die Gewindestücke (Pos.G) fädeln
und an den zur Verfügung stehenden Anschlüssen an
Vorder- und Rückseite des Warmwasserspeichers
montieren.
14

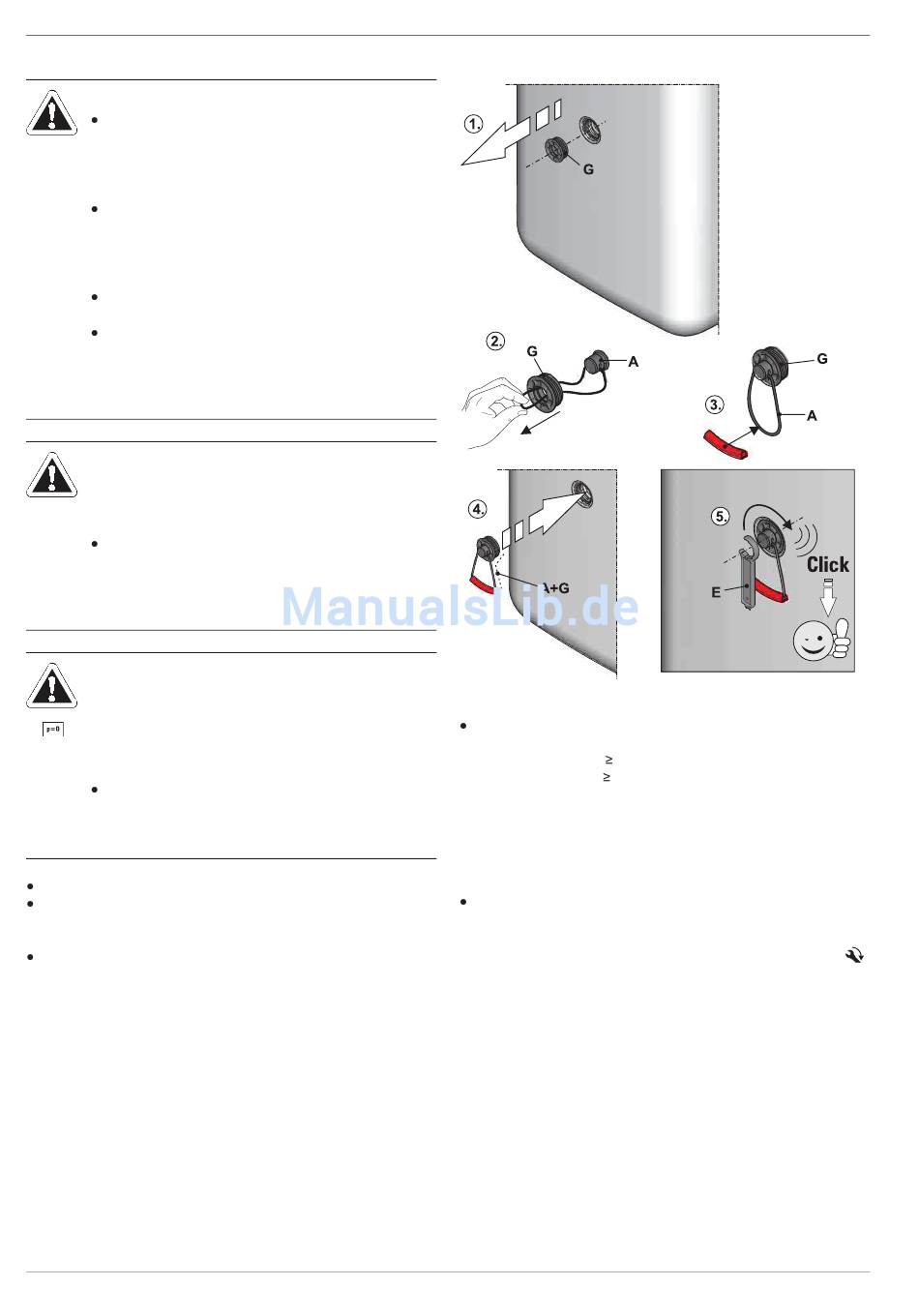

Bild 4-4 Haltegriffe montieren
Die HPSU compact am Aufstellort aufstellen.
– Empfohlene Abstände (Bild 4-5):
Zur Wand (s1): 200 mm.
Zur Decke (X): 1200 mm.
– Die HPSU compact vorsichtig befördern, Haltegriffe nut-
zen.
– Bei Aufstellung in Schränken, hinter Verschlägen oder
unter sonstigen beengten Verhältnissen ist eine ausrei-
chende Belüftung (z. B. durch Belüftungsgitter) sicherzu-
stellen.
Falls benötigt, optionalen Backup-Heater (BUH) in die HPSU
compact einbauen (Bild 4-5).
Eine separate Anleitung, welche u. a. Hinweise zum Einbau
und zum Betrieb enthält, liegt diesen Komponenten bei (
Anzugsdrehmoment beachten, siehe Kapitel 10.3 „Anzugs-
drehmomente").
FA ROTEX HPSU compact 4 - 06/2013
