Bedeutung - Rotex HPSU compact 304 Installation Und Betriebsanleitung

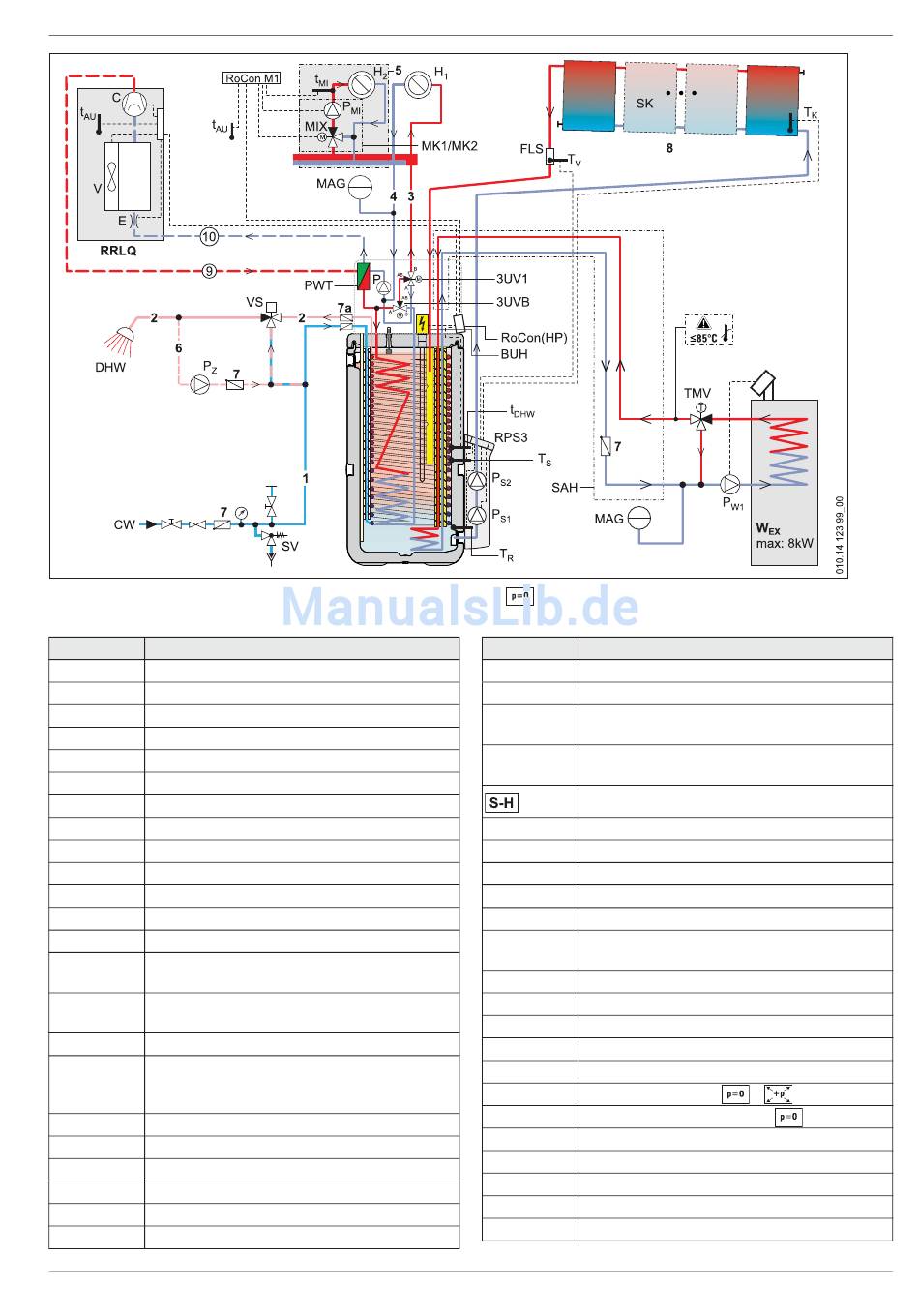

Bild 9-6 HPSU compact (508/516) mit Holzkessel <8kW und DrainBack-Solar
Kurz-Bez.
1 Kaltwasserverteilnetz
2 Warmwasserverteilnetz
3 Heizung Vorlauf
4 Heizung Rücklauf
5 Mischerkreis
6 Zirkulation
7 Rückschlagklappe, Rückflussverhinderer
7a Zirkulationsbremsen
8 Solarkreis
9 Gasleitung (Kältemittel)
10 Flüssigkeitsleitung (Kältemittel)
3UV1 3-Wege-Umschaltventil (DHW)
3UV2 3-Wege-Umschaltventil (Kühlen)
3-Wege-Umschaltventil (Heizungsunterstüt-
3UV3
zung)
3-Wege-Umschaltventil (Heizungsunterstüt-
3UVB
zung, geregelt)
A1 A1 Öl- oder Gas-Brennwertkessel
Steuerkabel Kesselanforderung (siehe
AUX Kapitel 4.4.15 „Anschluss Schaltkontakt (AUX-
Ausgang)"
BUH Backup-Heater
BSK Brennersperrkontakt in RPS3
BV Überströmventil
C Kältemittelverdichter
CON SX Speichererweiterung
CW Kaltwasser
FA ROTEX HPSU compact 4 - 06/2013

Bedeutung

9 x Hydraulische Systemeinbindung
(Legende siehe Tab. 9-1)
Kurz-Bez.
DHW Warmwasser
E Expansionsventil
FlowGuard - Solar Regulierventil mit Durchfluss-
FLG
anzeige
FlowSensor - Solar Durchfluss- und Vorlauftem-
FLS
peraturmessung
Warmwasserspeicher SCS 538/16/0-DB
H H ... H Heizkreise
1, 2 m
HYW Hydraulische Weiche
MAG Membranausdehnungsgefäß
MIX 3-Wege-Mischer mit Antriebsmotor
MK1 Mischergruppe mit Hocheffizienzpumpe
Mischergruppe mit Hocheffizienzpumpe (PWM-
MK2
geregelt)
P Hocheffizienzpumpe
P Heizkreispumpe
1
P Heizungsumwälzpumpe
HP
P Kesselkreispumpe
K
P Mischerkreispumpe
Mi
P Solar-Betriebspumpe
S1
P Solar-Druckerhöhungspumpe
S2
P Primärkreispumpe W
W1
P Sekundärkreispumpe W
W2
P Zirkulationspumpe
Z
PWT Plattenwärmetauscher (Kondensator)
RLB Rücklauftemperaturbegrenzer
Bedeutung
+
EX
EX
