Produktbeschreibung

3.1 Aufbau und Bestandteile

3.1.1 Geräteoberseite
FA ROTEX HPSU compact 4 - 06/2013
3 x Produktbeschreibung
1 Solaris - Vorlauf (1" ÜM)
2 Kaltwasserzufluss (1" AG)
3 Warmwasser (1" AG)
4 Heizung Vorlauf (1" AG)*
5 Heizung Rücklauf (1" AG)*
6 Umwälzpumpe (Speicherkreislauf)
7 Sicherheits-Überdruckventil (Heizkreislauf)
8 Automatikentlüfter
17 Füllstandsanzeige (Speicherwasser)
18 Zubehör: elektrischer ROTEX Backup-Heater (R 11/2" IG)
30 Plattenwärmetauscher (PWT)
31 Anschluss Kältemittel Flüssigkeitsleitung
HPSU compact 30x/508: CuT, Ø 6,4 mm (1/4"),
HPSU compact 516: CuT, Ø 9,5 mm (3/8")
32 Anschluss Kältemittel Gasleitung
CuT, Ø 15,9 mm (5/8")
33 Befüllanschluss für Kältemittel
34 Kugelhahn (Heizkreislauf)
35 KFE-Hahn (Heizkreislauf)
37 Speichertemperaturfühler t
38 Anschluss Membranausdehnungsgefäß
39 Regelungsgehäuse mit elektr. Anschlussleiste
3UV13-Wege-Umschaltventil (Warmwasser/Heizen)
3UVB3-Wege-Umschaltventil (Temperaturbegrenzung)
DS Drucksensor
t , V1
R1
Rücklauf- und Durchflusssensor
t Rücklauftemperatursensor
R2
t , t
V1 V2
Vorlauftemperatursensoren
t
V, BH
Vorlauftemperatursensor Backup-Funktion
Sicherheitseinrichtungen
Anzugsdrehmoment beachten!
* Kugelhahn (1" IG) wird mitgeliefert.

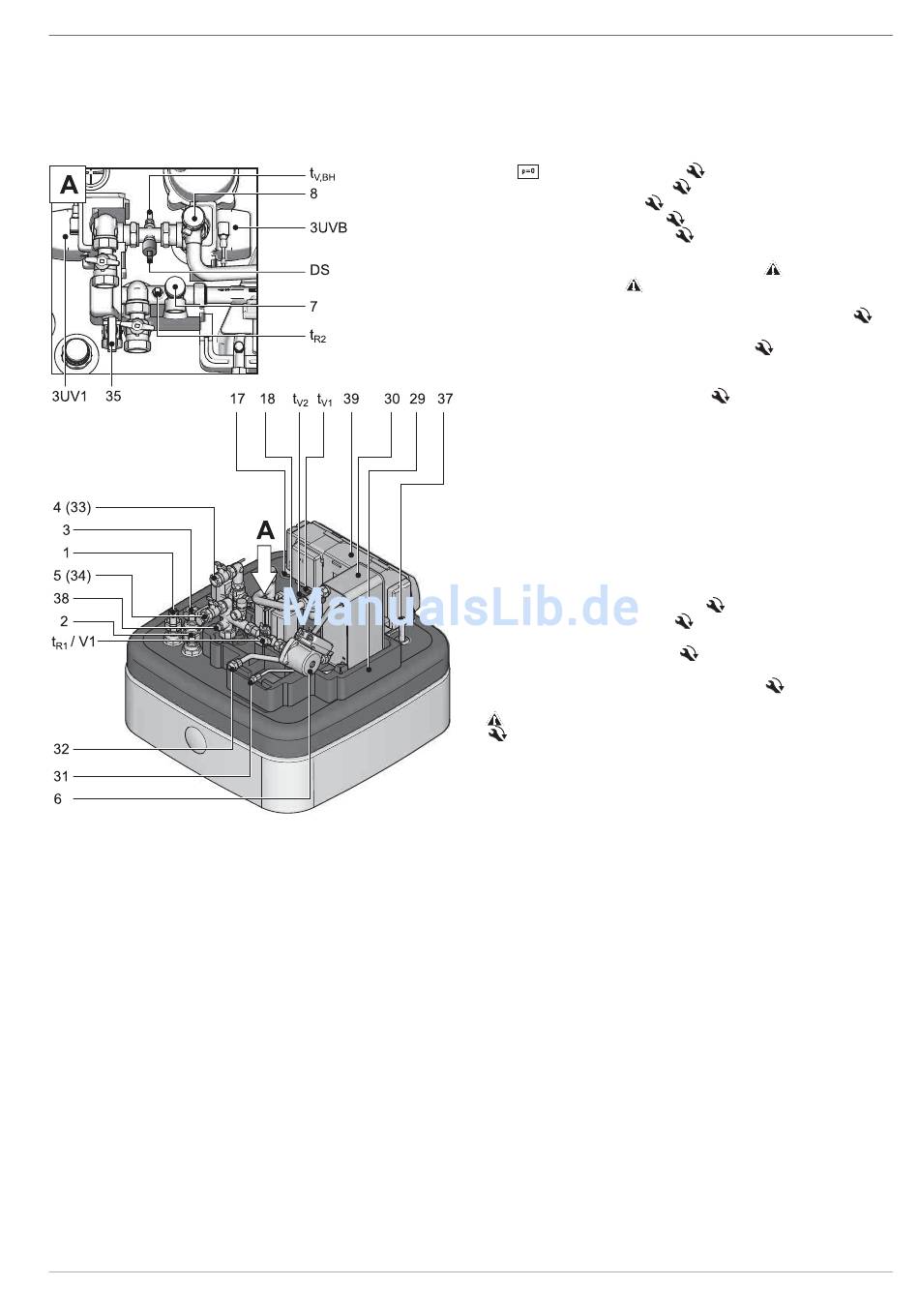

Bild 3-1 Aufbau und Bestandteile HPSU compact DB
(Geräteoberseite)
und t
DHW1 DHW2
