4 x Aufstellung und Installation

4.4.6 Anschlussbelegung Schaltplatine RoCon BM1

RTX
AL4
J3

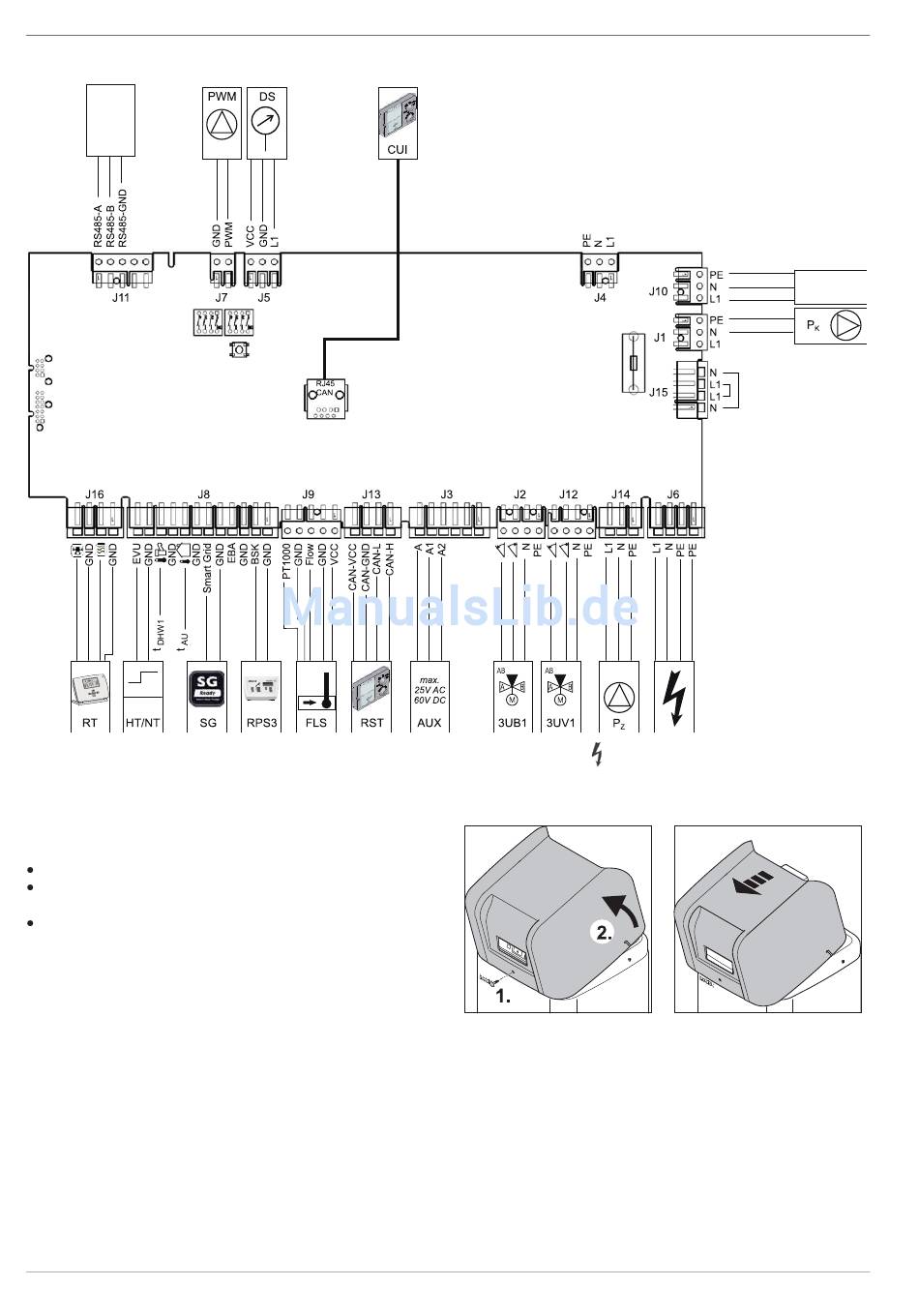

Bild 4-12 Schaltplatine RoCon BM1

4.4.7 Netzanschluss HPSU compact

Ein flexibles Kabel für den Netzanschluss ist bereits geräteintern
angeklemmt.
Versorgungsspannung prüfen (~230 V, 50 Hz).
Betreffenden Verteilerkasten der Hausinstallation stromlos
schalten.
Kabel für Netzanschluss der HPSU compact über einen
bauseits zu installierenden, allpolig trennenden Haupt-
schalter am Verteilerkasten der Hausinstallation (Trennvor-
richtung nach EN 60335-1) anschließen. Auf richtige Polung
achten.
Das Außengerät und optionales Zubehör müssen gesondert an
die Regelung der HPSU compact angeschlossen werden. Dazu
muss die Abdeckhaube der HPSU compact abgebaut und ggf.
die Regelung geöffnet werden (siehe Abschnitt 4.4.1).
20
(1
Anschlussplan in dieser Anleitung

4.4.8 Abdeckhaube abbauen

Bild 4-13 Schraube herausdrehen
Netzspannung 230 V, 50 Hz
Bild 4-14 Abdeckhaube nach
und Abdeckhaube hin-
ten entriegeln.
FA ROTEX HPSU compact 4 - 06/2013
A1P X19A
oben und nach vorn ab-
nehmen.
