4 x Aufstellung und Installation

4.4.11 Anschluss ROTEX Backup-Heater

Dieser Komponente ist eine separate Anleitung beige-
legt, welche u. a. Hinweise zum Einbau und zum
Betrieb enthält.
Backup-Heater an die Klemmleiste RTXEHS (Bild 4-10) der
HPSU compact anschließen.
A
A Bauseitige Verkabelung
A1 BUH Anschlussvariante 3-phasig
A2 BUH Anschlussvariante 1-phasig (Länderspezifische Anschluss-
bedingungen beachten - Anfrage bei zuständigem Energieversor-
gungsunternehmen (EVU))!
X Mindestabstand Kontakt (>3 mm)
Y Schaltschütz

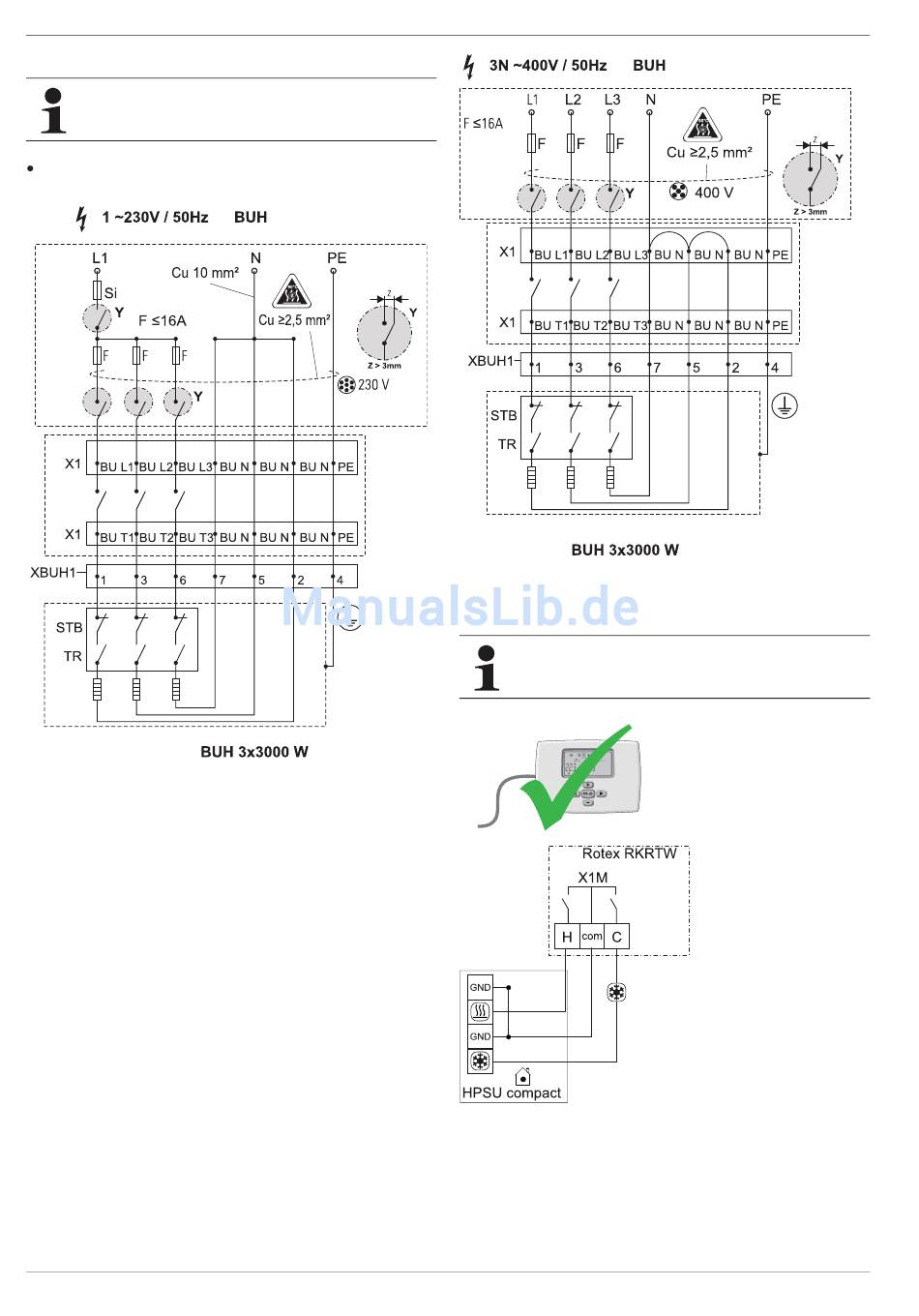

Bild 4-25 1-phasiger Anschluss Backup-Heater
22
A
Bild 4-26 3-phasiger Anschluss Backup-Heater

4.4.12 Anschluss ROTEX Raumthermostat

Dieser Komponente ist eine separate Anleitung beige-
legt, welche u. a. Hinweise zum Einbau und zum
Betrieb enthält.
Bild 4-27 Anschluss mit kabelgebundenem Raumthermostat
FA ROTEX HPSU compact 4 - 06/2013
