4.5 Kältemittelleitungen verlegen
Prüfen ob Ölhebebogen notwendig.
– Erforderlich, wenn HPSU compact nicht ebenerdig zum
Außengerät installiert wird.
– Ein Ölhebebogen muss aller 10 m Höhenunterschied ins-
talliert werden
(Bild 4-34, H = Abstand von Ölhebebogen zu Ölhebebo-
gen).
– Ölhebebogen nur in Gasleitung erforderlich.
Leitungen mit Biegegerät und ausreichendem Abstand zu
elektrischen Leitungen verlegen.
Löten an Leitungen nur unter leichtem Stickstoffdurchfluss
(nur Hartlöten erlaubt).
Isolation an Verbindungsstellen erst nach Inbetriebnahme
anbringen (wegen Lecksuche).
Bördelverbindungen herstellen und an den Geräten
anschließen
( Anzugsdrehmoment beachten, siehe Kapitel 10.3
„Anzugsdrehmomente").
A Wärmepumpenaußengerät (RRLQ)
B HPSU compact
C Gasleitung
D Flüssigkeitsleitung
E Ölhebebogen
H Höhe bis zum 1. Ölfang (10 m)

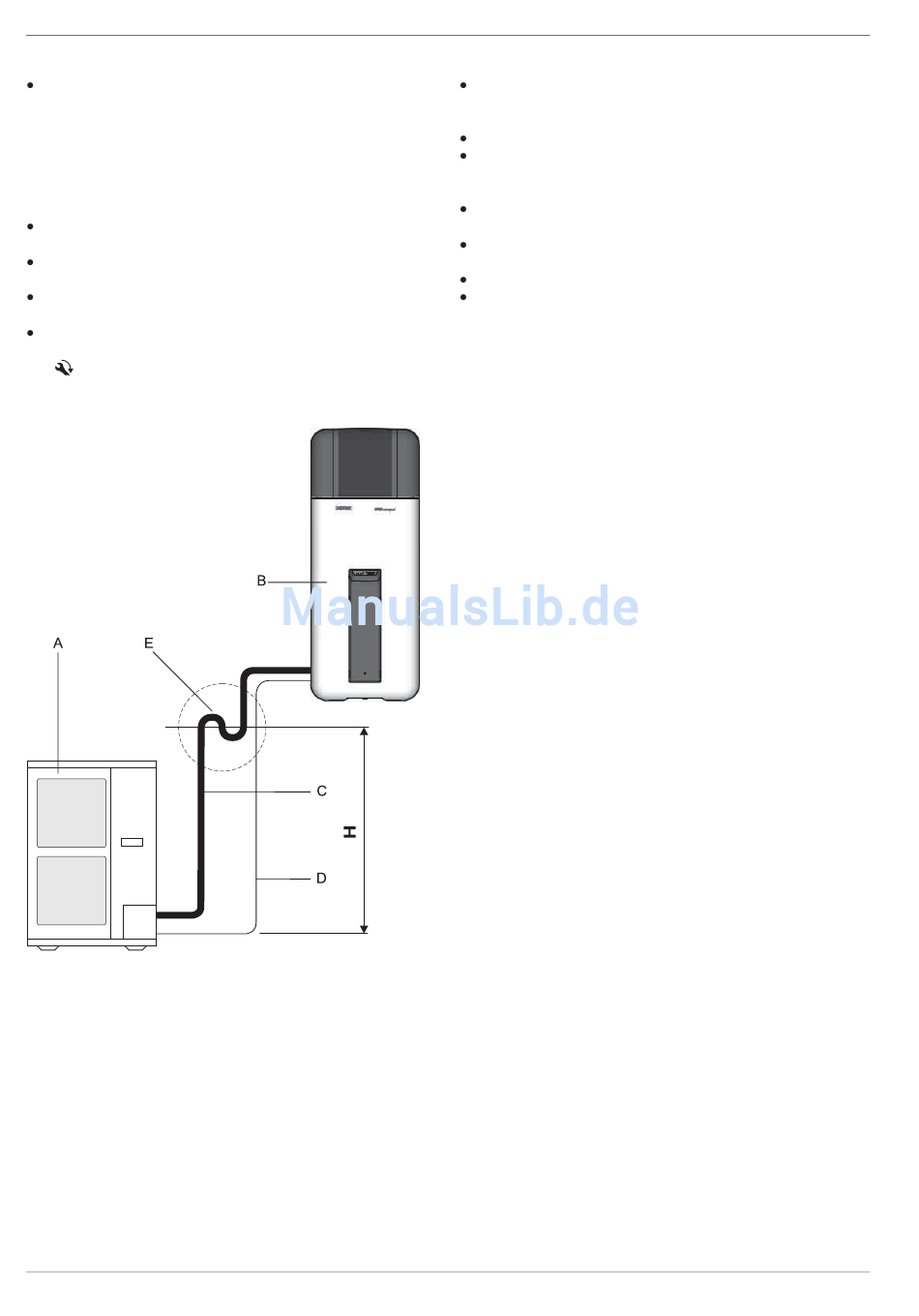

Bild 4-34 Ölhebebogen Kältemittelleitung
26

4.6 Druckprobe und Vakuum

Druckprobe mit Stickstoff durchführen.
– Stickstoff 4.0 oder höher verwenden.
– Maximal 40 bar.
Nach erfolgreicher Lecksuche Stickstoff restlos ablassen.
Leitungen vakuumieren.
– Zu erreichender Druck 1 mbar absolut.
– Zeit: mindestens 1 h
Prüfen, ob zusätzlich Kältemittel zur Grundfüllung notwendig
ist und ggf. einfüllen.
Absperrventile am Außengerät komplett bis zum Anschlag
öffnen und leicht festziehen.
Ventilkappen wieder montieren.
Prüfen ob die Speichertemperaturfühler t
80 cm tief eingebracht sind.
