RS Sensorwiderstand (NTC)
t Temperatur
t , t
DHW1 DHW2
Speichertemperatursensoren
t Rücklauftemperatursensor
R2
t , t Vorlauftemperatursensoren
V1 V2
t Vorlauftemperatursensor Backup-Heater
V, BH

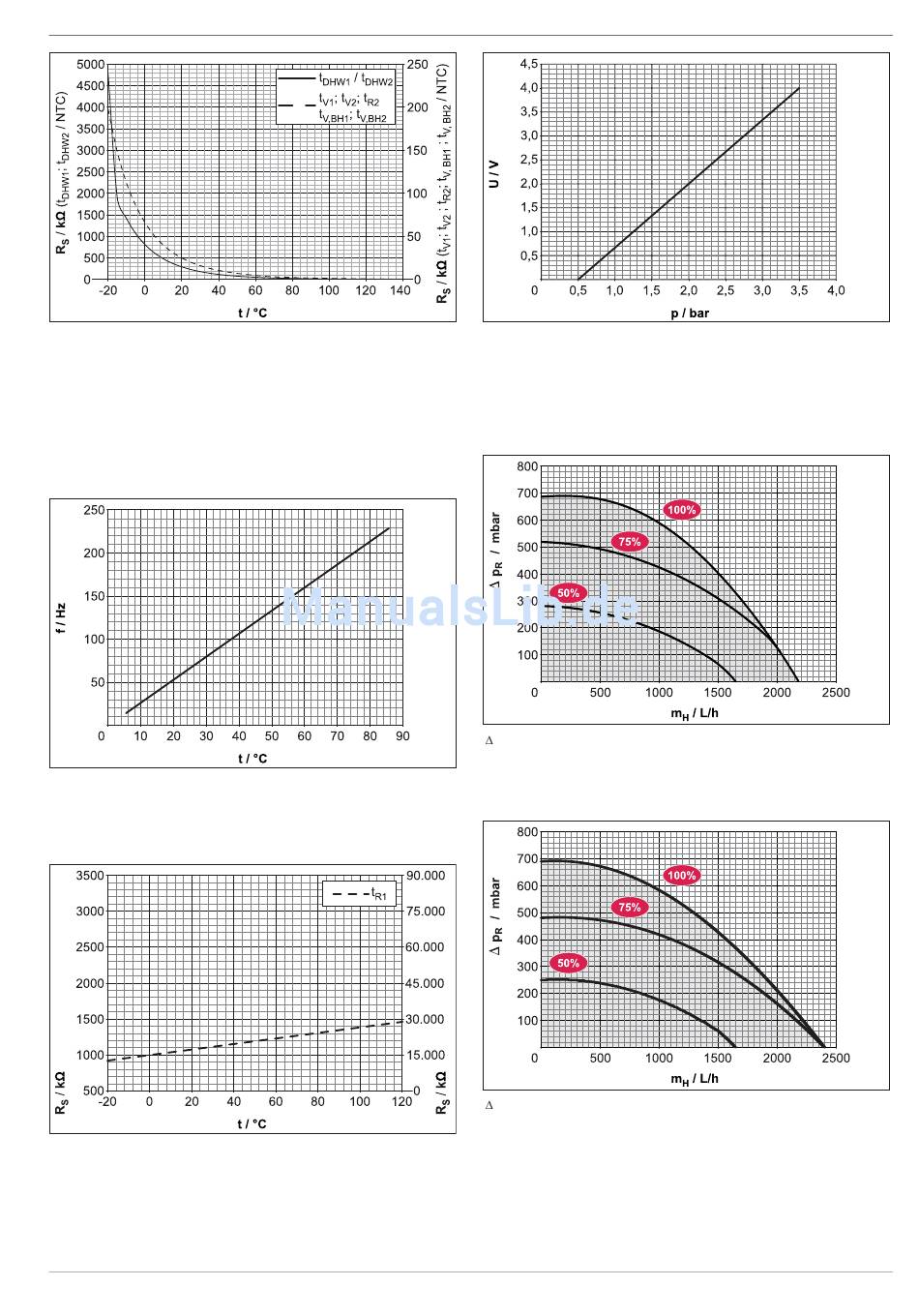

Bild 10-1 Widerstandskennlinien der NTC-Temperaturfühler HPSU
compact
f Frequenz
t Temperatur
Bild 10-2 Kennlinie des Durchflussmessers im Durchflusssensor
(FLS100) HPSU compact
RS Sensorwiderstand (NTC)
t Temperatur
t Rücklauftemperatursensor im Durchflussmesser
R1
Bild 10-3 Temperaturkennlinie des Rücklauftemperatursensors im
Durchflusssensor (FLS100) HPSU compact
FA ROTEX HPSU compact 4 - 06/2013
10
DS Drucksensor
P Wasserdruck in bar
RS Sensorwiderstand
Bild 10-4 Kennlinien des Drucksensors (DS) HPSU compact

10.2.2 Pumpenkennlinien

PR Restförderhöhe Umwälzpumpe (in mbar)
mH Durchfluss Heizungsnetz (in l/h)
Bild 10-5 Restförderhöhe der Umwälzpumpe HPSU compact 304 / 308
/ 508 mit Heizungsunterstützungswärmetauscher
PR Restförderhöhe Umwälzpumpe (in mbar)
mH Durchfluss Heizungsnetz (in l/h)
Bild 10-6 Restförderhöhe der Umwälzpumpe HPSU compact 516 mit
Heizungsunterstützungswärmetauscher
x Technische Daten
