4 x Aufstellung und Installation

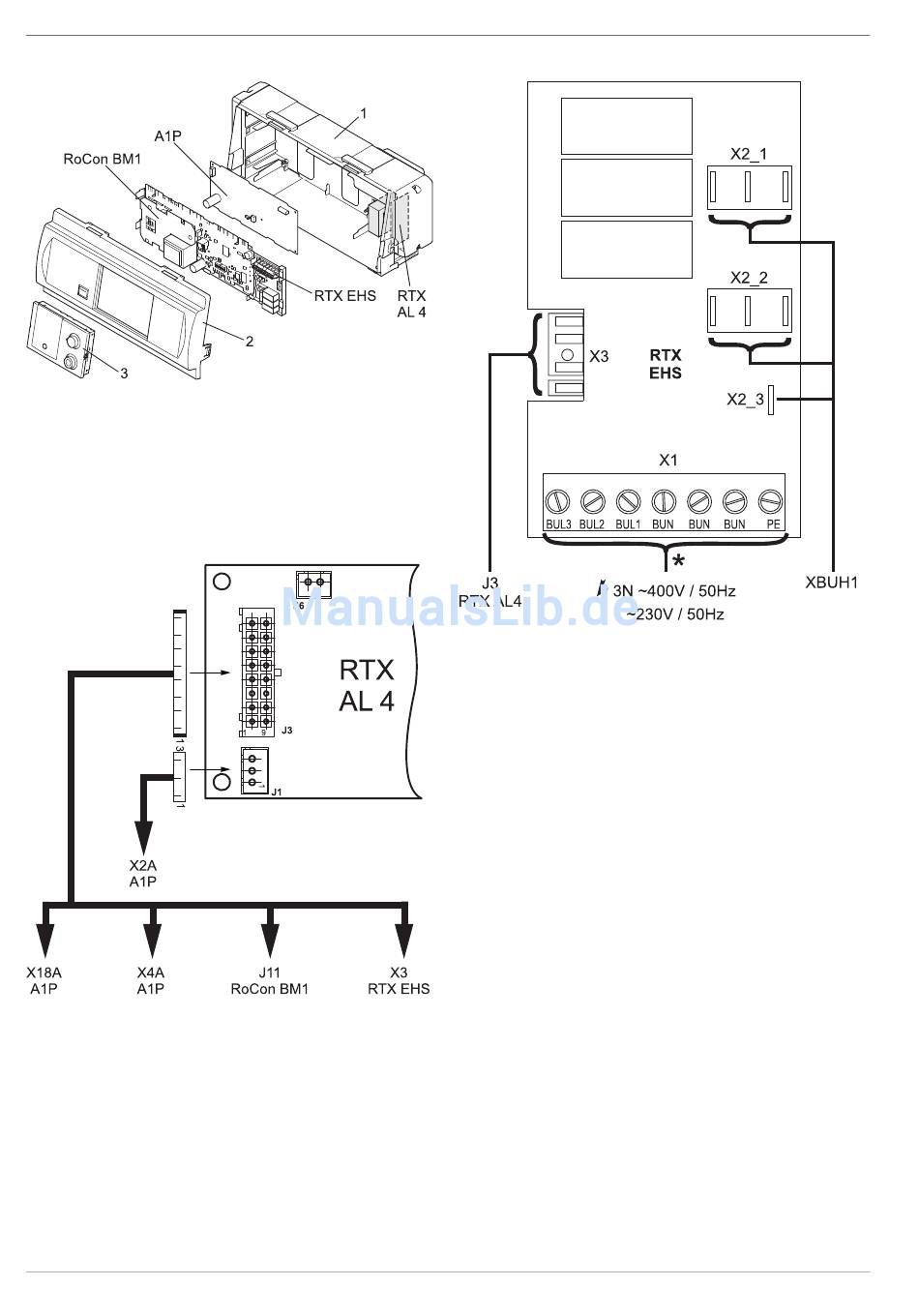

4.4.2 Lage der Schaltplatinen

1 Regelungsgehäuse
2 Regelungsblende
3 Bedieneinheit der Regelung
A1P Schaltplatine
RTXAL4
Schaltplatine
Bild 4-8 Übersicht Schaltplatinen (Gehäuseinnenseite)

4.4.3 Anschlussbelegung Schaltplatine RTXAL4

Bild 4-9 Schaltplatine RTXAL4
18
RTXEHS
Schaltplatine
RoConBM1
Schaltplatine

4.4.4 Anschlussbelegung Schaltplatine RTXEHS

K1
K2
K3
Bild 4-10 Schaltplatine RTXEHS
FA ROTEX HPSU compact 4 - 06/2013
