rot
gelb
R
L
weiß
C
N
F
schwarz
grün

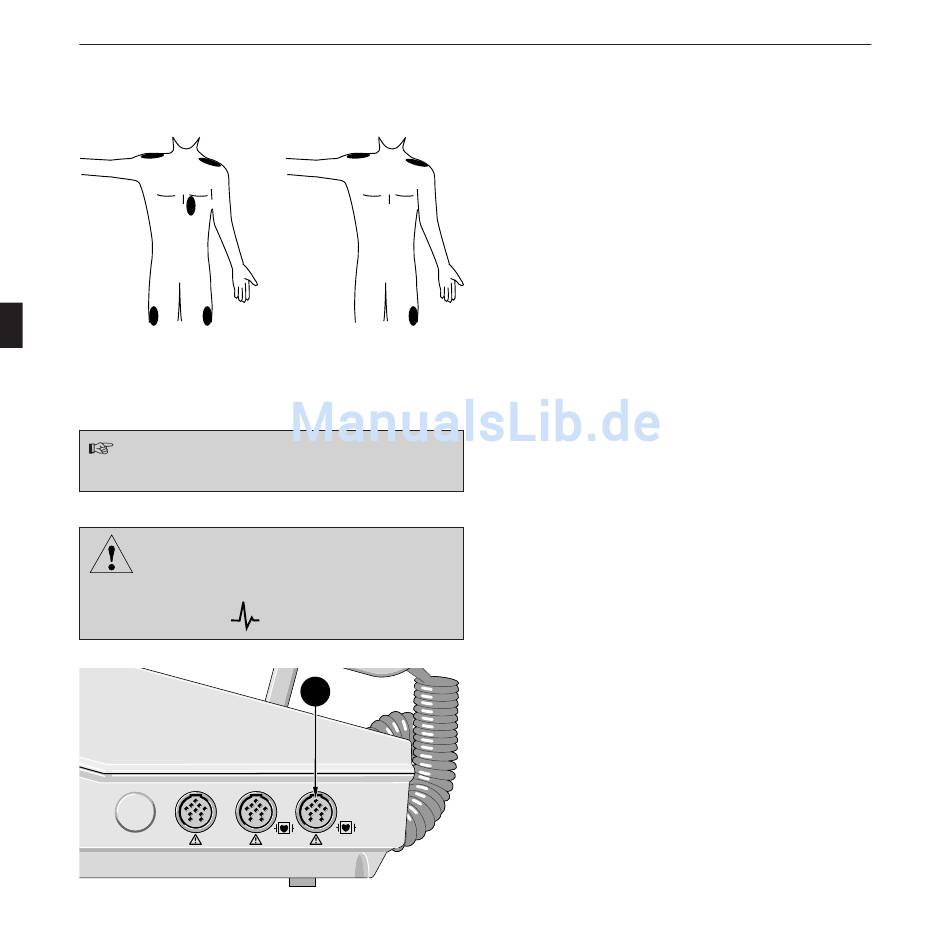

Bild 6-1. Anlegen der Elektroden;
mit 5adriger Leitung (oben) oder
mit 3adriger Leitung (unten)
Bei der 3adrigen Leitung können Sie das EKG
nur mit Ableitung I, II und III darstellen.
Überwachen Sie den Patienten mit Defibril-
lations-Klebeelektroden, so beachten Sie, daß
Vorsicht
der Energiewahlschalter während der Über-
wachung auf
Option
SpO
Bild 6-2. EKG-Signaleingang
50
Darstellen und Überwachen des EKG
rot
gelb
L
R
N
schwarz
steht.
24
EKG
2
CardioServ V 4.1
6.1 Darstellen des EKG
Zur Schnelldiagnose kann das EKG-Signal über die
Defibrillationselektroden vom Thorax des Patienten abge-
nommen werden (siehe unten). Für eingehende Untersuchun-
gen und für die Herzfrequenzüberwachung muß das EKG-
Signal jedoch über EKG-Elektroden abgenommen werden.
Dies kann entweder mit 3 oder 5 Elektroden geschehen. Für
die EKG-Abnahme in Notfällen genügen 3 Elektroden.
Verwenden Sie möglichst immer Silber-Silberchlorid-Elektro-
den (nach der Defibrillation kann sonst z. B. eine zu hohe
Polarisationsspannung auf Display oder Registrierung Herz-
stillstand vortäuschen).
Weitere Informationen über die Abnahme der Herzaktions-
spannung finden Sie in unserer Applikationsschrift Elektro-
kardiographie und in der einschlägigen Literatur.
*
Legen Sie die EKG-Elektroden entsprechend Bild 6-1
an.
*
Verbinden Sie die Patientenleitung mit den Elektroden
und schließen Sie die Leitung am CardioServ an (Ein-
gang (24), Bild 6-2).
–
Möchten Sie das EKG über 5 Elektroden abnehmen, so
legen Sie beispielsweise 4 Extremitätenelektroden und
eine Brustwand-Elektrode an.
227 446 31-G
