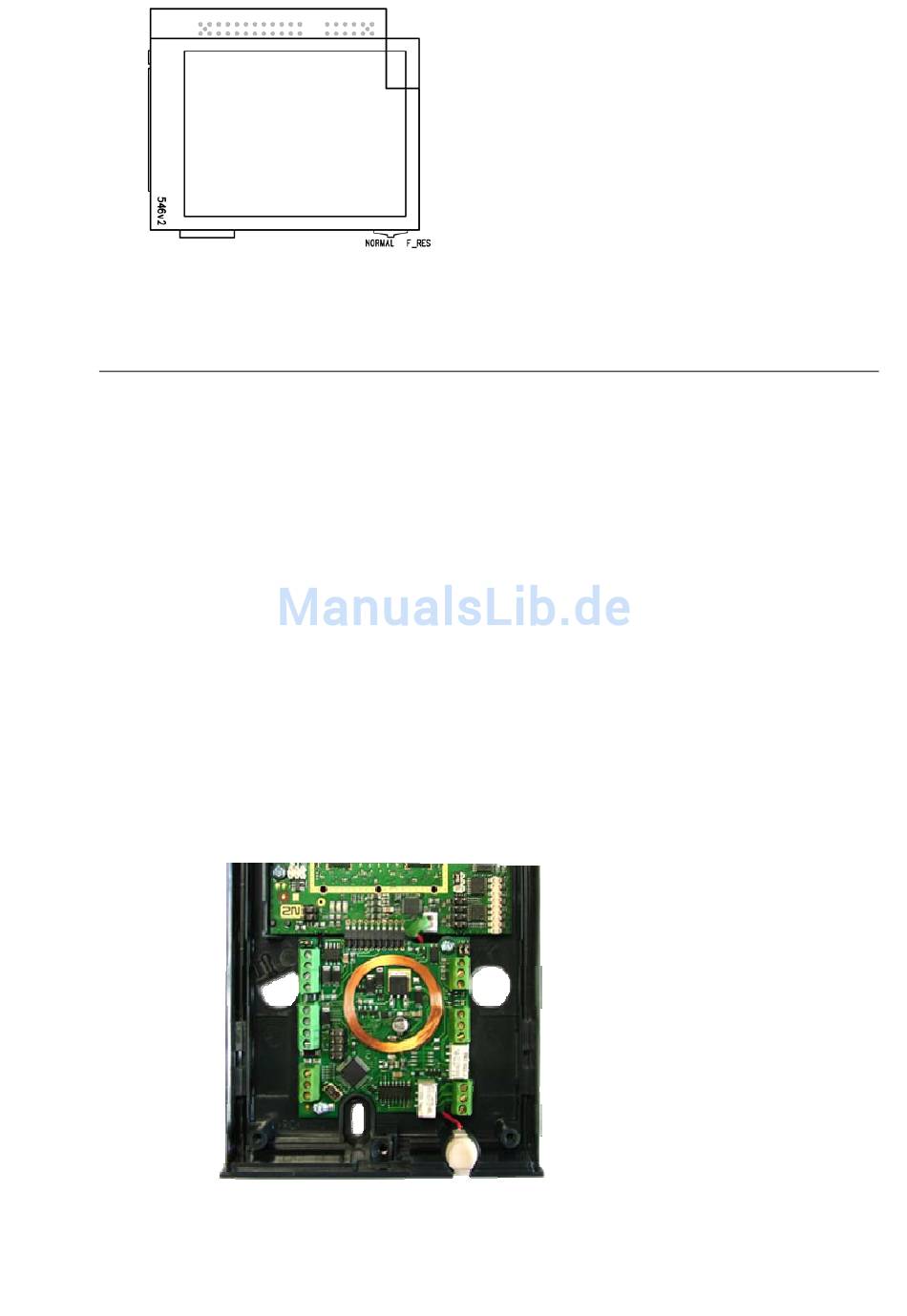

Abbildung 2.14
Resetverfahren – Display Model
Anschluss des Kartenlesers
®
Die 2N
EntryCom IP (Artikel-Nr.: 91371...D) kann mit einem internen
Multifunktionsmodul, inklusive RFID Kartenleser (Artikel-Nr. 9137430E) ausgestattet
werden. Diese Funktionen verbessern die 2N
EM41XX RFID Kartenleser, zwei Relais für externe Schaltungen, zwei logische
Eingänge sowie RS485 und Wiegand Interfaces. Die aktuelle 2N
Software Version unterstützt nur den Kartenleser und die Relais.
Montage Kartenleser
®
1. 2N
2. Mit dem vorhandenen Sechskantschlüssel die Metalabdeckung demontieren.
3. Benutzen Sie einen entsprechenden Kreuzschlitzschraubenzieher zur
Entfernung der Kunststoffabdeckung und entfernen Sie diese.
4. Verbinden Sie das Kartenlesemodul mit der 2N
sicher, dass das Mikrofonkabel unter dem Modul liegt.
5. Mit beigefügten Schrauben den Kartenleser am Plastegehäuse befestigen.
6. Verbinden Sie wenn nötig die Kabel für das Kartenleser Interface.
7. Kunststoffabdeckung wieder festschrauben.
8. Metalabdeckung wieder montieren.
EntryCom IP ausschalten.
®
