15.
Entfernen Sie die Einlage der Namensschilder.
16.
Legen Sie die auf eine Folie gedruckten Namen ein.
17.
Die Einsätze wieder einlegen.
18.
Legen Sie die Namensschilder wieder ein und klicken Sie diese in die richtige
Position. Die Namensschilder halten die darunter eingefügte Mattfolie.
19.
Überprüfen Sie, ob sich eine Silikondichtung in der oberen Karte der
Kunststoffabdeckungen befindet. Eine Packung mit einer Ersatzdichtung liegt
bei.
20.
Die Metallabdeckung schließen und wieder mit Schrauben befestigen.

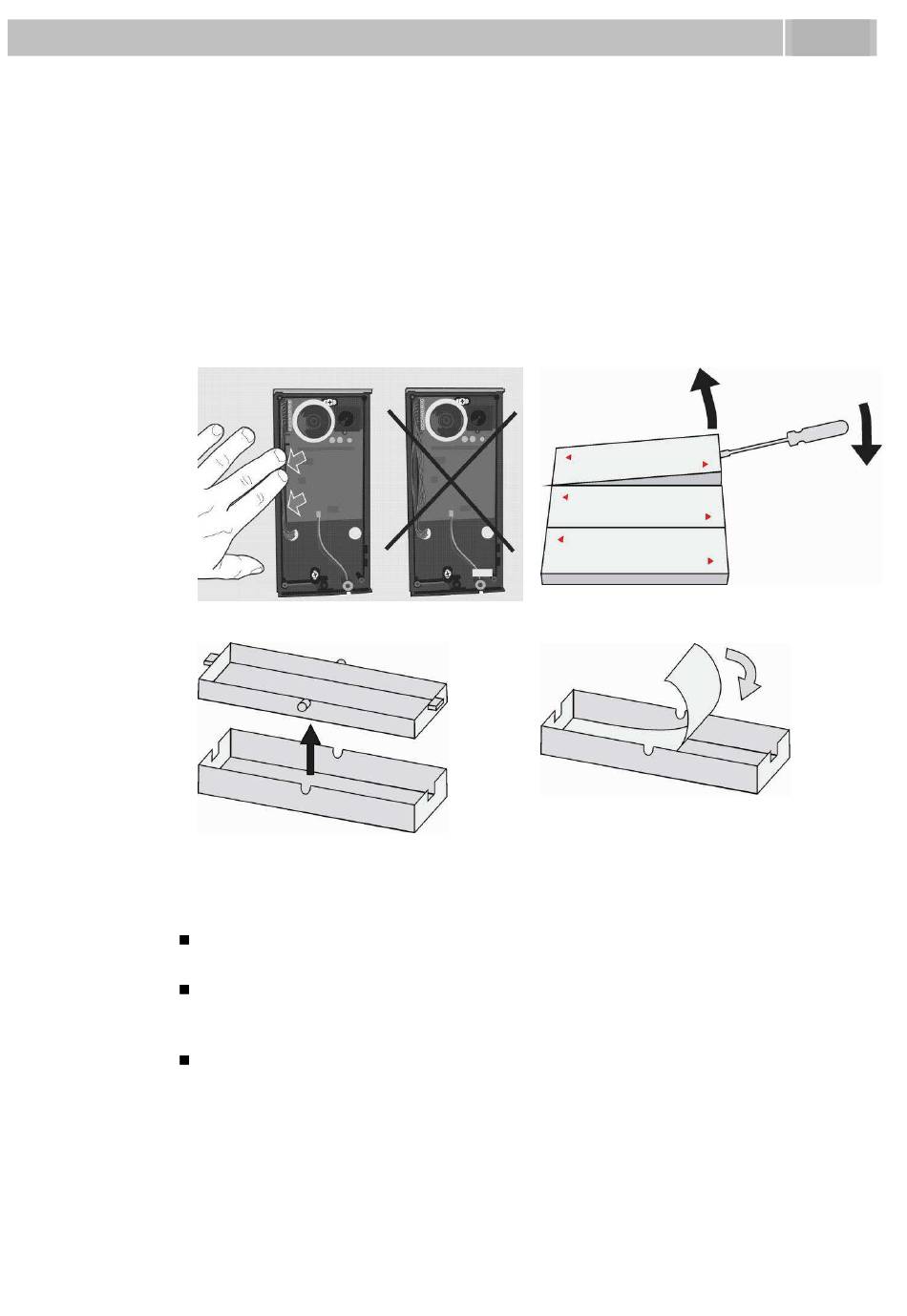

Abbildung 2.7
Verkabelung
Abbildung 2.9
Entnahme der Einlagen
Richtlinien für die Montage im Außenbereich
Immer die Hintergrundbeleuchtung anschließen – diese wird als Heizung
genutzt.
Die Fuge zwischen dem Wetterschutzrahmen und der Wand muss mit einem
wasserdichten Zement ausgefüllt werden, um das Eindringen von Wasser zu
verhindern (siehe Abbildung 2.5).
Es darf kein Wasser entlang oder um die Kabel herum eindringen.
Material und Aufdruck auf Namensschildern
Jeder Lieferung einer 2N
Beschriftung durch einen Laserdrucker bei. Die bedruckte Folie entsprechend
zuschneiden und die Etiketten in die Namensschilder einlegen. Benutzen Sie kein
Papier, um das Eindringen von Wasser und das Aufweichen des Papiers zu verhindern.
Montage – mechanische Installation
®
Helios IP Vario liegt eine Transparentfolie für die
Abbildung 2.8
Entfernung der Namensschilder
Abbildung 2.10
Namensschilder einlegen
