Instructions série 10
F

Notice rapide

notice raPide
1.

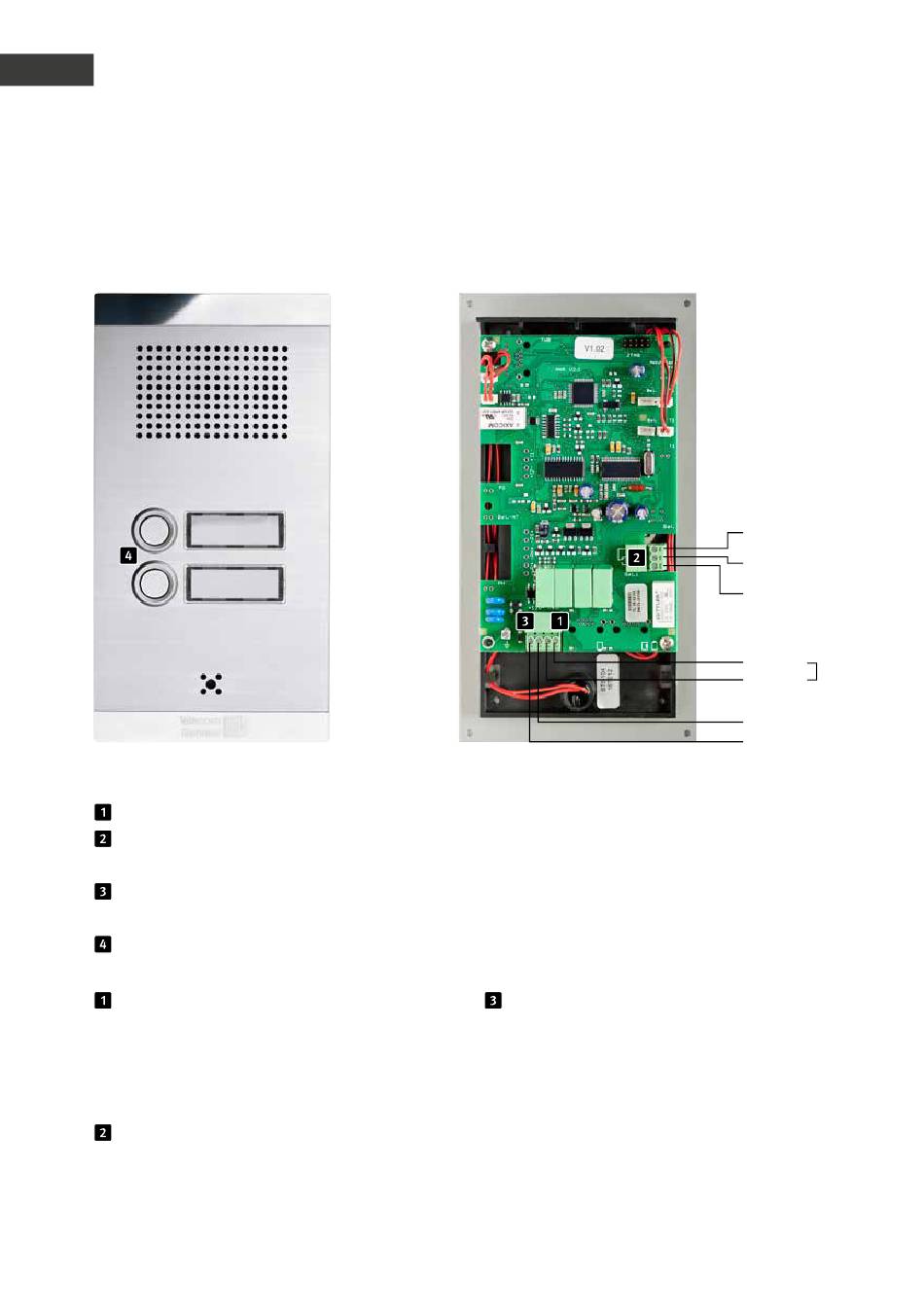

1.1. Installation

Ligne téléphonique ; ligne principale analogue ou poste annexe d'une installation téléphonique
Relais ; puissance de commutation du relais : max. 60 VA/24 W : 0,5 A, 120 V~/1 A, 24 V=
(sortie à potentiel isolé)
Alimentation supplémentaire tension à potentiel isolé, par ex. bloc d'alimentation de Behnke
(20-9585, 20-9575)
Touches d'appel direct 1 et 2
Raccorder la ligne téléphonique aux
bornes à vis « Tél. ». Après avoir été
connecté à la ligne téléphonique,
l'appareil s'initialise en émettant un son
aigu pendant quelques secondes.
Câbler le relais d'ouverture de la porte.
64
All manuals and user guides at all-guides.com
Si besoin, raccorder une alimentation
supplémentaire de 15 V. Il n'est pas néces-
saire de fournir une alimentation supplé-
mentaire pour les fonctions de base, mais
uniquement pour les fonctions comme
l'éclairage des champs d'inscription, les
amplificateurs supplémentaires et l'an-
nonce vocale.
www.behnke-online.fr
Contact de
commande
Contact repos
Contact de
travail
Fil a
Tél.
Fil b
–
15 V=
+
