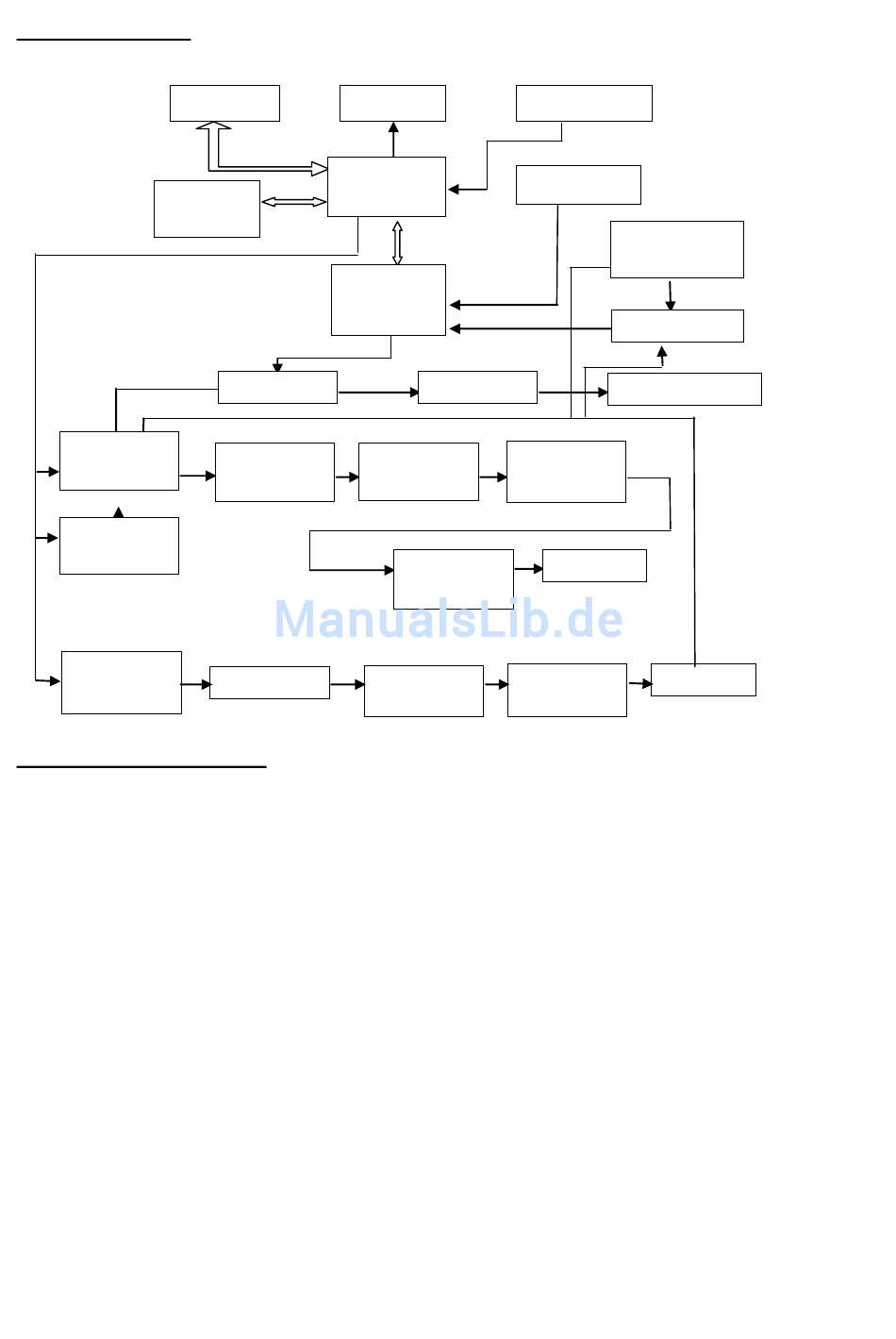

4.1 Prinzipschaltung
Tastatur
Digital-
schaltung
Amplituden-
steuerung
and AM
Offset-
Einstellung
DDS
4.2 Funktionsprinzip der DDS
Zur Erzeugung eines Spannungssignals nimmt die traditionelle analoge Signalquelle auf unterschiedliche
Weise elektronische Komponenten als Oszillator an. Darum sind sowohl die Frequenzgenauigkeit als auch
die Frequenzstabilität nicht hoch genug. Außerdem besitzt es den Nachteil komplexer Technik, geringer
Auflösung und lästiger Frequenzeinstellungen und Realisierung der Computersteuerung. Die Technik der
direkten digitalen Synthese (DDS) ist ein neues Verfahren zur Erzeugung von Signalen ohne
Oszillatorkomponenten, bei dem mithilfe der digitalen Synthese eine Folge von Daten und dann ein
voreingestelltes, analoges Signal von einem Digital-Analog-Umsetzer erzeugt werden.
Zur Erzeugung beispielsweise eines Sinussignals sollte die Funktion y=sinx zunächst digital quantisiert
werden, um dann x als Adresse und y als quantisierte Daten zu verwenden, die im Signalspeicher abgelegt
werden. Die DDS verwendet die Phasenakkumulation zur Steuerung der Signalspeicheradresse. Der
Phasenakkumulator addiert pro Taktschritt einen Phasenwert zu dem aktuellen Ergebnis, sodass sich der
Ausgangsfrequenzwert
Phasenakkumulator werden die quantisierten Daten aus dem Signalspeicher entnommen und dann mit dem
Digital-Analog-Umsetzer und Operationsverstärker in analoge Spannung umgesetzt. Da die Signaldaten
durch diskontinuierliche Abtastung gewonnen werden, gibt der DDS-Generator ein treppenförmiges
Sinussignal aus. Die eingeschlossene High-Pegel-Harmonische sollte zur Ausgabe eines kontinuierlichen
Sinussignals mit einem Tiefpassfilter gefiltert werden. Durch die sehr genaue Spannungsquelle im Digital-
Analog-Umsetzer besitzt das Ausgangssignal eine hohe Amplitudengenauigkeit und Stabilität.
Display
器器
Mikro-
prozessor
DDS
Tiefpass
Spannungs-
Leistungs-
verstärkung
verstärkung
Tiefpass
Amplituden-
steuerung
entsprechend
dem
Drehgeber
Taktgeber
Komparator
Ausgangs-
dämpfung
20-60dB
Ausgangs-
Ausgang A
schutz
Leistungs-
verstärkung
Phasenwert
ändert.
-8-
Modulation
input
FM
TTL-Ausgang
Ausgang B
Gemäß
der
Adresse
vom
