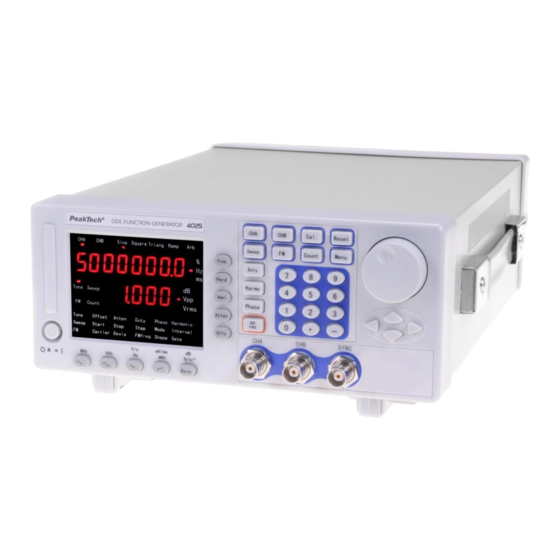

PeakTech 4025 Bedienungsanleitung
Dds funktionsgeneratoren
Verwandte Anleitungen für PeakTech 4025
Inhaltszusammenfassung für PeakTech 4025
- Seite 1 ® ® ® ® PeakTech 4025 / 4030 Bedienungsanleitung / Operation Manual DDS Funktionsgeneratoren / DDS Function Generators...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. -
Seite 3: Einführung Peaktech
® 2. Einführung PeakTech DDS-Funktionsgeneratoren Ausgerüstet mit Direkter Digitalsynthese-Technik bieten PeakTech ® ® ® ® DDS Funktionsgeneratoren eine hohe Leistung sowie vielfältige Funktionen, die für schnelle Messeinsätze nötig sind. Die einfach gestaltete Front, die numerische Anzeige sowie die Anzeigelampen erlauben komfortables Arbeiten und Ablesen. Darüber hinaus erweitern zahlreiche optionale Funktionen die Eigenschaften des Gerätes. - Seite 4 2.2. Beschreibung der Gerätefront und der -rückseite 2.2.1. Gerätefront 1. Anzeige 2. Hauptschalter 3. Wahltasten für Signalform 4. Optionstasten 5. Ausgang A 6. Ausgang B 7. Synchronisation 8. Richtungstasten 9. Einstellknopf 10. Funktionstasten/Zifferntasten 2.2.2. Geräterückseite REPLACE FUSE FM Input AS SPECIFIED P-Input P-Output DISCONNECT POWER CORD...
- Seite 5 2.3. Anzeige Die Anzeige ist zweizeilig. Die obere Zeile zeigt zeitbestimmte Werte wie Frequenz, Periode, Intervall, Torzeit, Frequenzhub, Tastverhältnis und andere an. Die untere Zeile zeigt Spannungsparameter wie Amplitude, Offset, Dämpfung und andere Parameter wie harmonische Vielfache, Phasendifferenz, Signalform-ID usw. an. Die Anzeige enthält 22 Anzeigelampen, die die Ausgabekanäle, Signalformen, die aktuell gewählte Funktion und Optionen sowie Einheiten angeben.
- Seite 6 * Die fünf Tasten oben haben eine Doppelfunktion. Mit ihnen können Sie auch die Maßeinheiten 【MHz】【kHz】【Hz】【mHz】【%】 sowie die Signalform-ID 【n】 eingeben. Drücken Sie nach der Eingabe von Daten eine dieser fünf Tasten, um die Maßeinheit auszuwählen und das Ende der Dateneingabe zu signalisieren.
- Seite 7 * Frequenzschritt für Kanal A: So stellen Sie einen Frequenzschritt von 12,5 Hz für Kanal A ein: Drücken Sie die Taste 【Menu】 und dann die Tasten 【1】【2】【•】【5】【Hz】. Die Frequenz von Kanal A wird bei jedem Druck auf Taste 【∧】um 12,5 Hz erhöht und bei jedem Druck auf Taste 【∨】 um 12,5 Hz verringert.
-
Seite 8: Funktionsbeschreibung
3. Funktionsbeschreibung 3.1. Blockdiagramm Knob Displayer Keyboar 器 器 Clock Digital circuit Modulation input Lowpass Comparator TTL output Amplitude Output Voltage Power control attenuation amplification amplification and AM 20-60dB Offset setting Output Output A protection Power Output B Amplitude Lowpass amplification control 3.2. -
Seite 9: Bedienung
Ausgangssignal multipliziert wird und so die Einhaltung des voreingestellten Werts für den Offset des Ausgangssignals garantiert. Das von der Amplitudensteuerung und der Offsetsteuerung synthetisierte Signal wird vom Ausgangsverstärker verstärkt und an Ausgang A ausgegeben. 3.3. Bedienkonzept * Die MPU steuert die Tasten und die Anzeigeelemente über eine Schnittstellenschaltung. Wird eine Taste gedrückt, identifiziert die MPU den Code dieser Taste und führt die zugehörigen Befehle aus. - Seite 10 4.1.3. Drehknopfeinstellung * In der Praxis muss das Signal manchmal mehrfach nachgestellt werden; dazu wird der Einstellknopf verwendet. Der Cursor in der numerischen Anzeige blinkt an einer bestimmten Position. Drücken Sie die Taste 【＜】 oder 【＞】, um den blinkenden Cursor nach links oder rechts zu bewegen. Drehen Sie den Einstellknopf im bzw.
- Seite 11 Kanal A“ verwendet, und die Signalform ist Sinus oder Rechteck. Bei allen anderen Funktionen oder Signalformen wird lediglich Vss, nicht aber Vrms verwendet. 4.2.5. Amplitudendämpfer * Der Generator wird beim Start oder Reset auf „Auto“ gesetzt. Drücken Sie die Taste 【Atten】; „AU“ wird angezeigt.
- Seite 12 Effektivspannung kleiner als 0,2V beträgt der wirkliche Ausgangsoffset ein Prozent des eingestellten Offsetwerts. * Die Einstellung des Gleichspannungsoffsets für das Ausgangssignal ist mit den Zifferntasten einfacher durchzuführen als mit dem Einstellknopf. Grundsätzlich steigt der Gleichspannungspegel bei Drehung nach rechts und sinkt bei Drehung nach links, unabhängig davon, ob der Gleichspannungsoffset positiv oder negativ ist.
- Seite 13 4.3.1. Einstellen der Oberwelle für Kanal B * Die Frequenz von Kanal B kann als Vielfache der Frequenz von Kanal A eingestellt and angezeigt werden. Das heißt, das Signal von Kanal B ist die n-fache Oberwelle von Kanal A. Drücken Sie die Taste 【harmo】...
- Seite 14 * Positiver Durchlauf (0): Die Ausgangsfrequenz beginnt mit der Startfrequenz, wird jeweils um den Frequenzschritt erhöht und beginnt den Durchlauf erneut, wenn die Endfrequenz erreicht wurde. * Negativer Durchlauf (1): Die Ausgangsfrequenz beginnt mit der Endfrequenz, wird jeweils um den Frequenzschritt verringert und beginnt den Durchlauf erneut, wenn die Startfrequenz erreicht wurde.
- Seite 15 4.5.4. Einstellen der Frequenzmodulation * Drücken Sie die Taste 【Menu】, bis die Anzeigelampe „FM“ aufleuchtet und der Wert der Frequenzmodulation angezeigt wird. Der Wert der Frequenzmodulation kann über die Zifferntasten oder den Einstellknopf festgelegt werden. Bei der Frequenzmodulation wird das Signal von Kanal B als Modulationssignal verwendet, und die Modulationsfrequenz ist die Frequenz von Kanal B.
- Seite 16 4.6.3. Tiefpassfilter * Bei niedrigen zu messenden externen Frequenzen mit hochfrequentem Rauschanteil entsteht durch das Rauschen ein Triggerfehler. Das Messergebnis ist ungenauer mit instabilen Messwerten. Der Tiefpassfilter mit einer Frequenz von 10 kHz wird dem Eingangssignal hinzugefügt. Der hochfrequente Rauschanteil in dem zu filternden Signal hat keinen Einfluss auf das niederfrequente Signal;...
-
Seite 17: Frequenzzähler Und Leistungsverstärker
08* note1 23283000 CHA Frequenz: Frequenz von CHA 1MHz±50Hz 09* note2 13300000 CHA FM Trägerfrequenz: Ausgangsfrequenz von CHA 0.99MHz ~ 1.01MHz 3600 CHA FM Frequenzabweichung: 18kHz ~ 22kHz Phasendifferenz von CHA und B:0° 12~21 CHA Flatness: Frequenz 1MHz ~ 10MHz, CHA Ausgangsamplitude 18.0Vpp ~ 22.0Vpp 22~26 CHA Flatness: Frequenz 11MHz ~ 15MHz，CHA Ausgangs-... -
Seite 18: Spezifikationen
Gesamtverzerrung: (20 Hz ~ 200kHz) ≤1% Puls, Rechteck: Anstiegs-/Abfallzeit: ≤35ns Tastverhältnis: 1% ~ 99% 6.1.2. Frequenz Frequenzbereich: Sinus: 40mHz ~ 5 Mhz (P 4025) 40mHz ~ 20 MHz (P 4030) Auflösung: 40mHz Frequenzgenauigkeit: ±(5×10 + 40mHz) Frequenzstabilität: ±5×10 / 3 Std. - Seite 19 16 Standardsignale wie Sinus, Rechteck, Dreieck, Rampe etc. Wellenformlänge: 1024 Punkte; Messrate: 100 MSa/s Amplitudenauflösung: 8 bits harmonische Verzerrung: ≥40dBc (<1MHz) (P 4025) ≥35dBc ( 1MHz ~ 10MHz) (P 4030) Gesamtverzerrung: (20 Hz ~ 200kHz) ≤1% Puls, Rechteck: Anstiegs-/Abfallzeit: ≤35ns Tastverhältnis:...
- Seite 20 6.3. TTL-Ausgang 6.3.1. Wellenform Rechteck, Anstiegs-/Abfallzeit ≤20ns 6.3.2. Frequenz siehe auch Kanal A 6.3.3. Amplitude Kompatibilität des TTL, CMOS, LOW < 0.3V , HIGH > 4V 6.4. Allgemeine Daten 6.4.1. Versorgungsspannung Spannung 100 ~ 240 V (1±10%) AC Frequenz: 50/60 (1±5%) Hz Leistungsaufnahme: <30VA 6.4.2.
- Seite 21 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 01/2016/th/Ho. -20-...
