Verwandte Anleitungen für PeakTech 5130
Inhaltszusammenfassung für PeakTech 5130
- Seite 1 5130 ® PeakTech Bedienungsanleitung / Operation manual Salz – Messgerät / Salt Meter...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. -
Seite 3: Spezifikationen
2. Eigenschaften Separate Elektrode, einfache Bedienung Das tragbare Salzmessgerät ermöglicht schnelle, genaue Messungen mit digitaler Anzeige und bietet den Komfort eines separaten Messfühlers Messbereich: Salzgehalt 0 bis 10 % (Gewichtprozent) LCD-Anzeige mit geringem Stromverbrauch und deutlicher Ablesbarkeit auch in sehr heller Umgebung Automatische Temperaturkompensation für den Messfühler Wasserfestes Anzeigefeld... - Seite 4 4. Bedienelemente und Anschlüsse am Gerät 3- 1 Display 3- 7 Batteriefach ON – Knopf 3- 2 3- 8 Gerätefuß OFF – Knopf 3- 3 3- 9 Fühler-Stecker 3- 4 Hold-Knopf 3-10 Fühler-Griff 3- 5 Fühler-Buchse 3-11 Messfühler, Sensor 3- 6 Kalibrier-/Einstell-Knopf...
-
Seite 5: Kalibrieranleitung
5. Messverfahren 1. Verbinden Sie den Fühlerstecker (3-9) mit der Eingangsbuchse (3-5). 2. Schalten Sie das Gerät mit dem Einschalter (3-2) ein. 3. a) Halten Sie das Gerät am Griff für den Messfühler (3-10) fest und tauchen Fühlerkopf vollständig in die zu messende Lösung. b) Bewegen Sie den Messfühler mehrmals hin und her, so dass sich die Luftblasen vom Fühlerkopf lösen, bis sich die Anzeige nicht mehr ändert. - Seite 6 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 04/2017/MP...
-
Seite 7: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility). Pollution degree 2. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever. To ensure safe operation of the equipment and eliminate the danger of serious injury due to short- circuits (arcing), the following safety precautions must be observed. -
Seite 8: Specifications

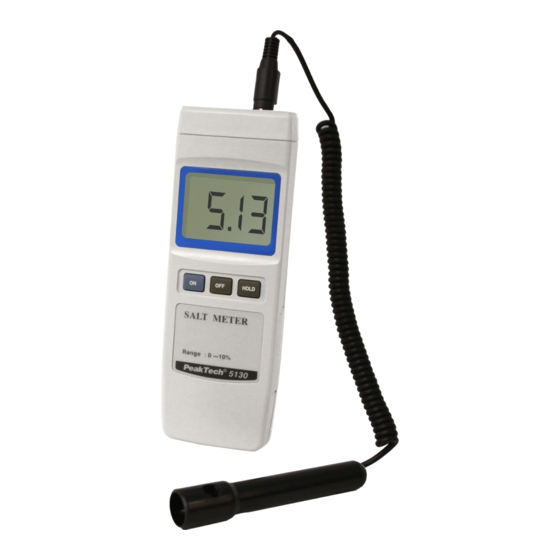

2. Features Separate electrode, easy operation The portable Salt Meter provides fast, accurate readings, with digital readability and the convenience of a remote probe separately. Measuring range: 0 to 10% salt (% weight) LCD-display for low power consumption & clear read-out even in bright ambient light condition. Automatic temp. -
Seite 9: Front Panel Description
4. Front Panel Description 3- 1 Display 3- 7 Battery Compartment / Cover 3- 2 Power ON Button 3- 8 Stand 3- 3 Power OFF Button 3- 9 Probe Plug 3- 4 Hold Button 3-10 Probe Handle 3- 5 Probe Input Socket 3-11 Probe Head 3- 6... -
Seite 10: Measuring Procedure
5. Measuring Procedure 1. Connect the "Probe Plug" (3-9) to the "Probe Input Socket" (3-5) 2. Power on the instrument by pressing the "Power ON Button" (3-2) 3. a) Hold the "Probe Handle" (3-10) by hand and let the "Probe Head"... - Seite 11 We herewith confirm that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 04/2017/MP PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
