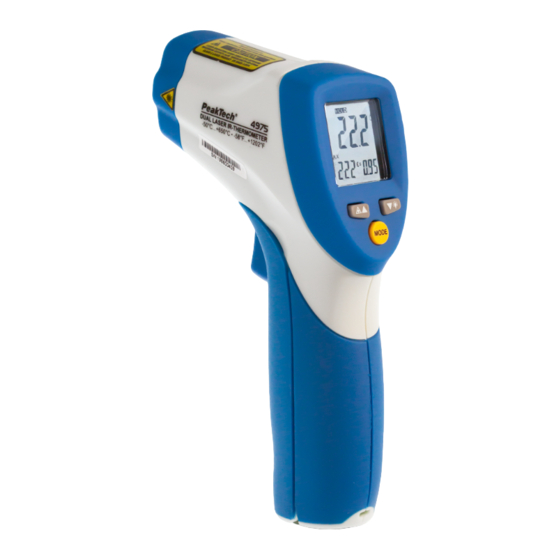

PeakTech 4975 Handbuch

Vorschau ausblenden Andere Handbücher für 4975:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Merke:
1. Nicht geeignet für Messungen an glänzenden oder polierten
Metalloberflächen (z. B. rostfreier Stahl, Aluminium, etc). Siehe
Emissionsfaktor-Tabelle.
2. Das Gerät kann nicht durch transparente Oberflächen, wie z. B.
Glas messen. Stattdessen wird die Oberflächentemperatur des
Glases selbst gemessen.
3. Staub, Rauch, Dampf etc. kann eine genaue Messung
verhindern, da die Optik des Gerätes verdeckt wird.
8.4. Emissionsvermögen
Die meisten organischen Materialien (90 % typische Anwendung)
und
angemalte
oder
oxidierte
Emissionsfaktor von 0,95. Ungenaue Messungen resultieren von
glänzenden
oder
polierten
kompensieren, decken Sie die zu messende Oberfläche mit
Klebeband ab oder malen Sie die Oberfläche schwarz an. Warten
Sie einige Zeit bis das Klebeband sich der Temperatur der
Abgedeckten Oberfläche angepasst hat. Messen Sie jetzt die
Temperatur des Klebebandes oder bemalten Oberfläche.
Oberflächen
haben
Metalloberflächen.
Um
dies
-15-
8.5. Emissionswerte
Substanz
Asphalt
Beton
Zement
Sand
Erde
Wasser
Eis
Schnee
Glas
Keramik
Marmor
Putz
einen
Mörtel
Ziegelstein
zu
Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.
Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Ver-
fahren) nur mit schriftlicher Genehmigung des Herausgebers
gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes, welche dem Fortschritt dienen, vorbehalten.
Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen
genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert
werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem
Jahr wird empfohlen.
®
© PeakTech
Emissions-
Substanz
faktor
0,90–0,98
Stoff(schwarz)
0,94
menschl. Haut
0,96
Seifenschaum
0,90
Kohlestaub
0,92–0,96
Lack
0,92–0,96
Lack (Matt)
0,96–0,98
Gummi (schwarz)
0,83
Plastik
0,90–0,95
Bauholz
0,90–0,94
Papier
0,94
Chromoxid
0,80–0,90
Kupferoxid
0,89–0,91
Eisenoxid
0,93–0,96
Textilien
04/2008 / Th
