VORSICHT
Kippgefahr. Für Oberschenkelamputierte sind die Antriebsräder unbedingt nach hinten zu versetzen!
INFORMATION
Achten Sie bei allen Einstellungen darauf, Schrauben und Muttern nachher wieder fest anzuziehen.

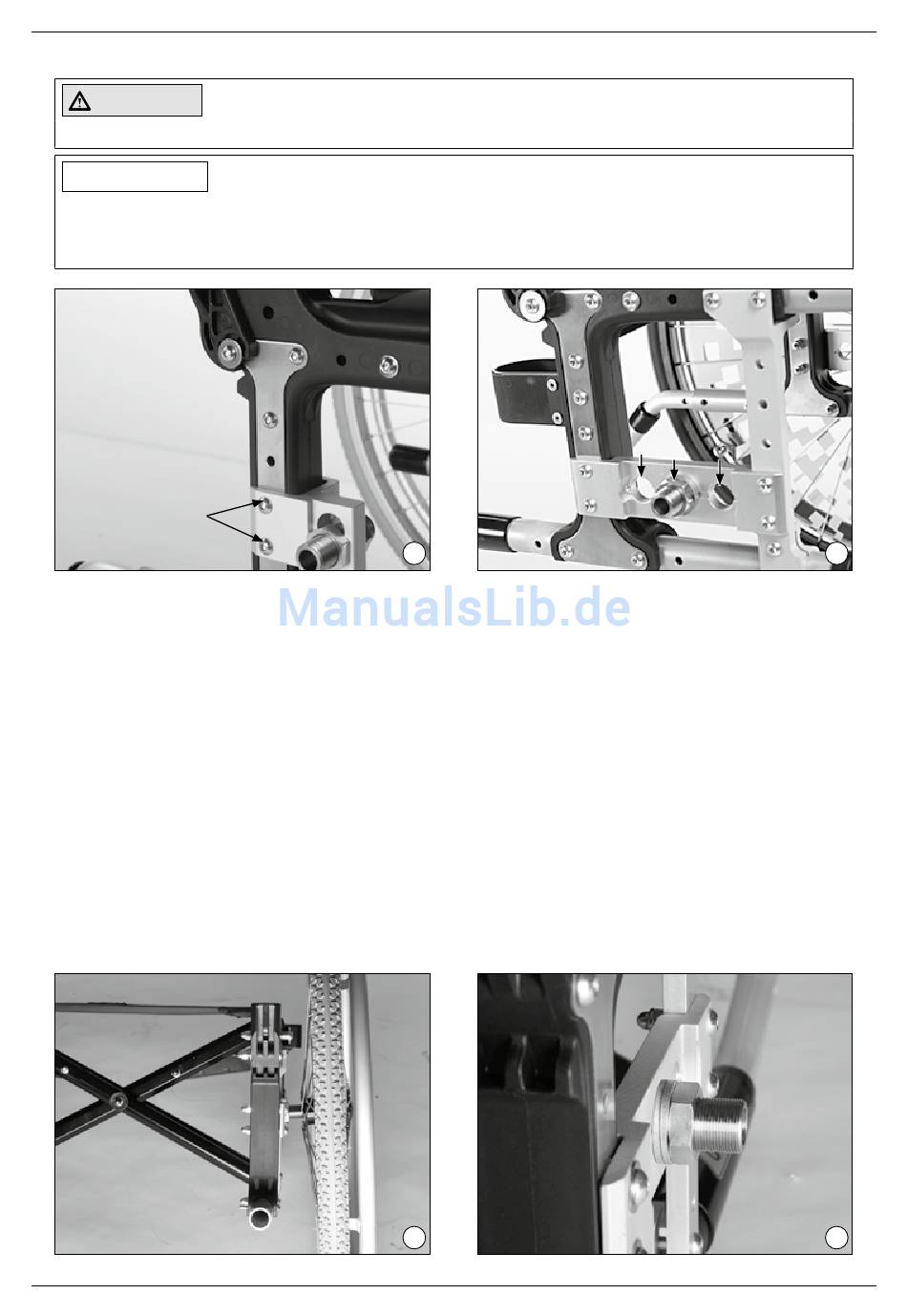

Das richtige Anzugsmoment für die Verschraubung A des Antriebsradadapters beträgt 10 Nm und für
die Verschraubung B des Fittings 50 Nm (siehe Abb. 47/48).
A
6.3 Einstellung Radsturz – nur Start M5 Comfort (Abb� 49 – 52)
Die Antriebsradadapter des Start M5 Comfort ermöglichen unterschiedliche Schrägstellungen
der Antriebsräder (0° und 2,5°). Je größer der negative Sturz der Antriebsräder ist, umso wen-
diger und drehfreudiger wird der Rollstuhl (Abb. 49).
Der Antriebsradadapter selbst gibt aufgrund der Anordnung der keilförmigen Sturzscheiben
einen Radsturz von 0° oder 2,5° vor. Eine Änderung kann durch Drehung der montierten Sturz-
scheiben erreicht werden. Hierzu gehen Sie wie folgt vor:
Demontieren Sie zuerst die Muttern am Antriebsradfitting.
Einstellung von 0° Antriebsradsturz: Entnehmen Sie ggf. die Sturzscheibe von der Innenseite
des Antriebsradadapters und legen Sie diese so gegen die Scheibe auf der Außenseite des
Adapters, dass jeweils die schwächere Seite einer Scheibe an der stärkeren Seite der anderen
Scheibe anliegt (Abb. 50).
M1 Intro · M2 Effect · M3 Hemi · M4 XXL · M5 Comfort · M6 Junior · Asia
47
49
Einstellung/Montagehinweise
B
Ottobock | 31
48
50
