Demos von Oszilloskop-Funktionen der Serien MSO2000, MSO3000 und MSO4000
Wenn Sie einzelne Kanäle verschieben
möchten, drehen Sie einfach den
Mehrzweckknopf a, um den einen
gewünschten Kanal zu markieren und
diesen Kanal dann durch Drehen von Knopf
b zu bewegen.
Wenn der einzelne Kanal nicht mehr
benachbart zu den anderen Kanälen ist,
gehört er nicht mehr zur Gruppe. Wenn
Sie ihn wieder in die Gruppe aufnehmen
möchten, verschieben Sie ihn einfach,
sodass er wieder in Nachbarschaft zu den
anderen Signalen der Gruppe liegt.

Demo XVIII: Erkennen von kanalweisen Schwellenwerten (nur MSO4000)

Mit dem MSO4000 können Sie für jeden digitalen Kanal einen individuellen logischen Schwellenwert festlegen. Dies
ermöglicht es, auf verschiedenen Kanälen unterschiedliche Pegel für „logisch hoch" und „logisch niedrig" zu definieren.
Andere Oszilloskope, darunter auch das MSO2000, ermöglichen nur einen einzigen Schwellenwert für acht oder mehr
Signale.
HINWEIS. Beginnen Sie an der Stelle, an der Sie die letzte Demo beendet haben.

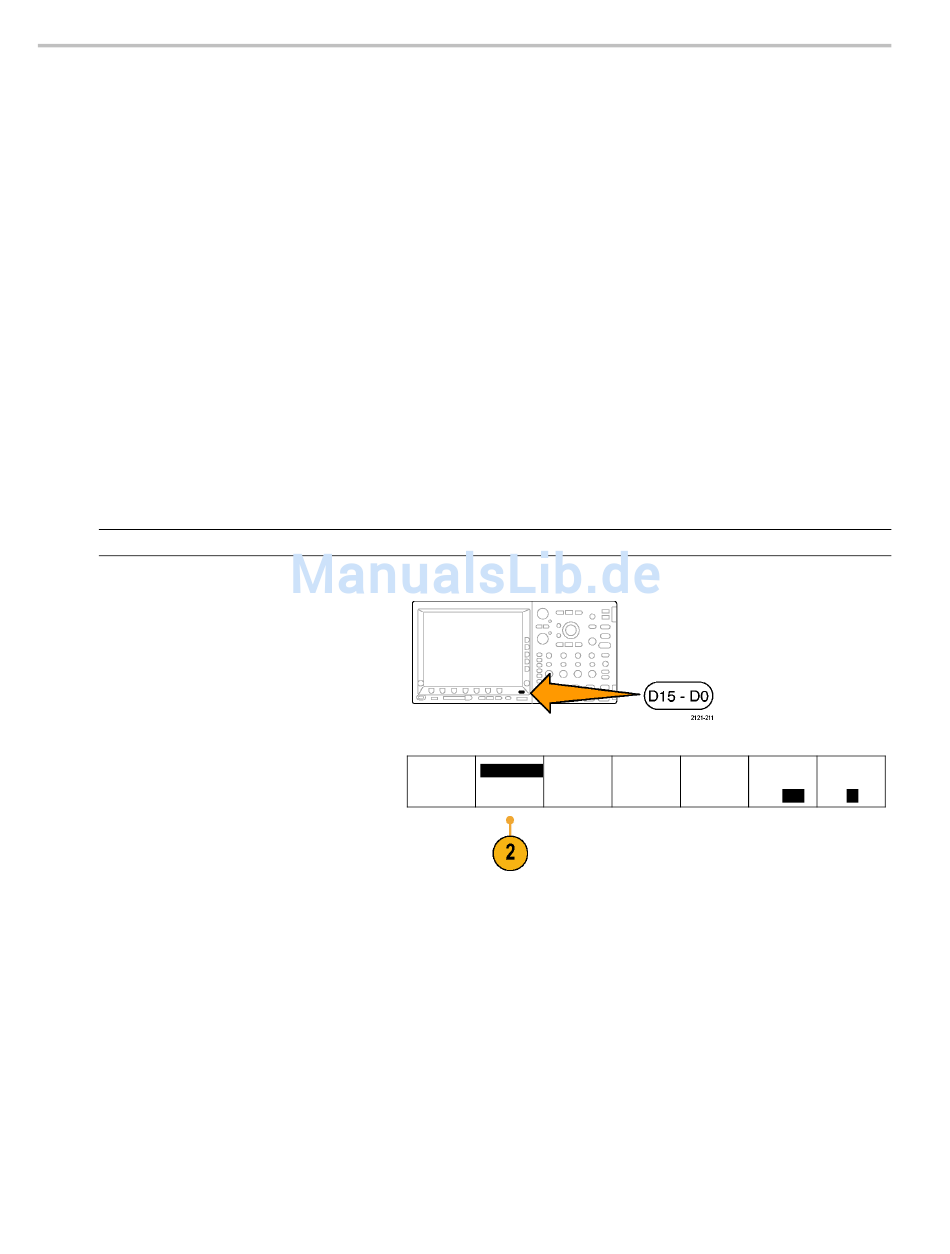

1. Drücken Sie auf dem Bedienfeld
die Taste D15-D0, wenn das untere
Rahmenmenü D15-D0 noch nicht angezeigt
wird.
2. Drücken Sie die untere Rahmentaste
Schwellenwerte.
Beachten Sie, dass Sie den Schwellenwert
jedes Kanals einzeln (nur MSO4000) oder
als Gruppe mit den Mehrzweck-Drehknöpfen
a und b einstellen können. Für diese Übung
lassen Sie die Schwellenwerte unverändert.
Auf dem MSO2000/MSO3000 können Sie
die Schwellenwertspannung für Gruppe 1
oder Gruppe 2 einstellen.
46
D15–D0 Schwellenw. Bezeichn.
bearb.
An/Aus
Bedienungsanleitung für die Demo 2-Baugruppe
MagniVu Höhe
Ein | Aus S | M| L
