Demo XXIII: Vergrößern von weißen Flanken (nur MSO4000)
Weiße vertikale Flanken an den angezeigten digitalen Signalen informieren den Benutzer darüber, dass an dieser Stelle der
Anzeige weitere Informationen vorhanden sind. Sie können auf diese weißen Flanken zoomen, um weitere Informationen
anzuzeigen.
HINWEIS. Führen Sie diese Demo mit einem MSO4104, MSO4054 oder MSO4034 aus.

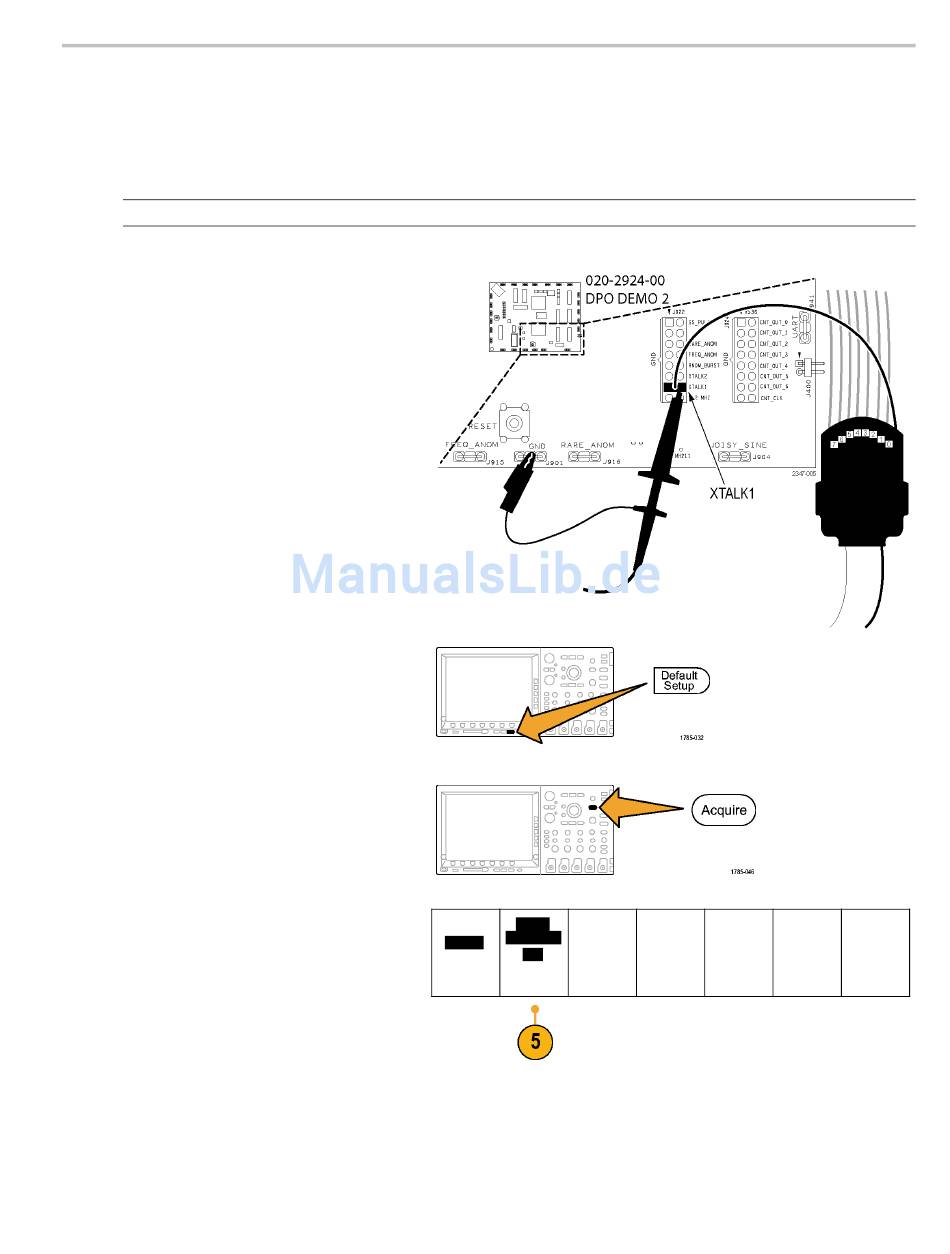

1. Schließen Sie einen Tastkopf P6139A an
Kanal 1 am MSO4000-Oszilloskop an.
Verbinden Sie dann den Tastkopf mit einem
der GND-Punkte und dem XTALK 1-Signal
der Demo 2-Baugruppe.
2. Verbinden Sie außerdem einen digitalen
Tastkopf P6516 (D0) mit dem XTALK
1-Signal.
Nun haben Sie sowohl den analogen als
auch den digitalen Tastkopf an den gleichen
Prüfpunkt angeschlossen.
3. Drücken Sie Default Setup.
4. Drücken Sie Erfassen.
5. Drücken Sie die untere Rahmentaste
Aufzeichn.-länge (sofern nicht aktiv) und
die Taste des seitlichen Rahmenmenüs 1M
Punkte.
Bedienungsanleitung für die Demo 2-Baugruppe
Demos von Oszilloskop-Funktionen der Serien MSO2000, MSO3000 und MSO4000
Modus Aufze-
ichn.-länge
Sample
1 M
zurückset-
Horizon- Sig-
tale Po- nalanzeige
sition
zen
