Demos von erweiterten Oszilloskop-Funktionen

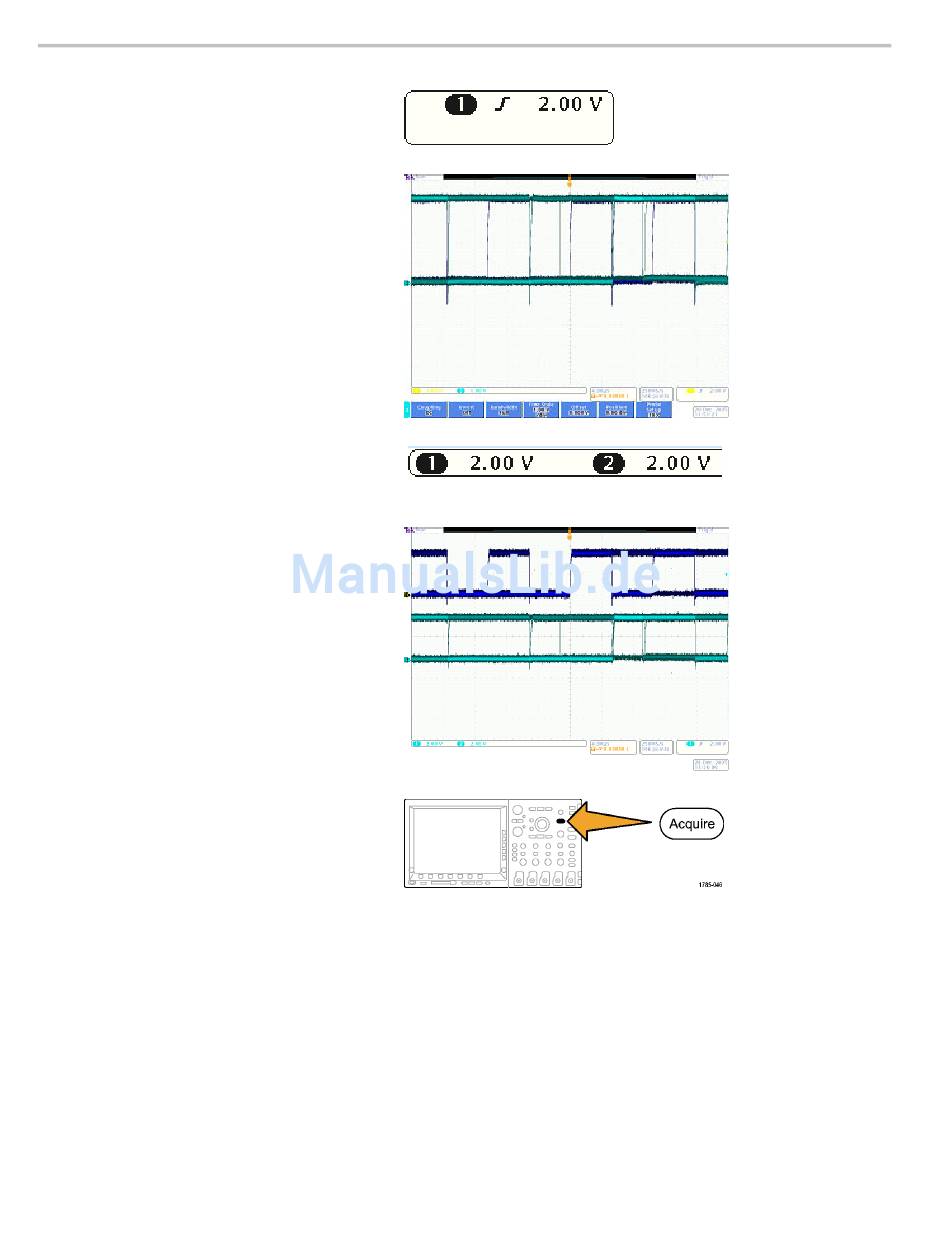

4. Mit Hilfe des Drehknopfs Trigger-Pegel
stellen Sie den Triggerpegel auf ca. 2 V
ein.
5. Drücken Sie auf dem vorderen
Bedienfeld die Taste Kanal 2, um Kanal 2
zu aktivieren.
6. Drehen Sie für Kanal 1 und 2 den Knopf
für die vertikale Skala, so dass Kanal 1
und Kanal 2 auf 2,0 V/div eingestellt sind.
7. Drehen Sie die Knöpfe zum Einstellen
der vertikalen Position für Kanal 1 und
Kanal 2, um Kanal 1 nahe am oberen
Rand des Rasters und Kanal 2 etwa
in der Mitte oder am unteren Rand zu
positionieren.
8. Drücken Sie auf dem Bedienfeld die
Taste Erfassen, um das Menü zum
Erfassen anzuzeigen.
9. Drücken Sie die untere Rahmentaste
Aufzeichn.-länge (sofern nicht aktiv)
und die seitliche Rahmentaste 1M
Punkte.
