8. Drücken Sie die untere Rahmentaste
Schwellenw.
Drehen Sie dann den Mehrzweck-Drehknopf
a, um den Schwellenwert ungefähr auf die
Mitte des Signals von Kanal 2 (z. B. 2,00 V)
einzustellen.
9. Drücken Sie die untere Rahmentaste
Markierungsbedingung. Drücken Sie die
seitliche Rahmentaste Impuls < 8,00 ns,
falls dies nicht bereits geschehen ist.
Verwenden Sie für die Serien
MSO/DPO2000 stattdessen den
Mehrzweck-Drehknopf b.
10. Verwenden Sie beim MSO/DPO4000 bzw.
MSO/DPO3000 den Mehrzweck-Drehknopf
a oder beim MSO/DPO2000 den
Mehrzweck-Drehknopf b, um die
Impulsbreite auf einen Wert von etwa 2 μs
zu ändern. Ab diesem Wert sollten Sie die
Markierungen erkennen können.
Hinweis: Sie können schneller zu dem
Wert 2 μs gelangen, indem Sie auf dem
Bedienfeld die Taste Fein drücken, sofern
sie beleuchtet ist, und die Fein-Funktion
deaktivieren.

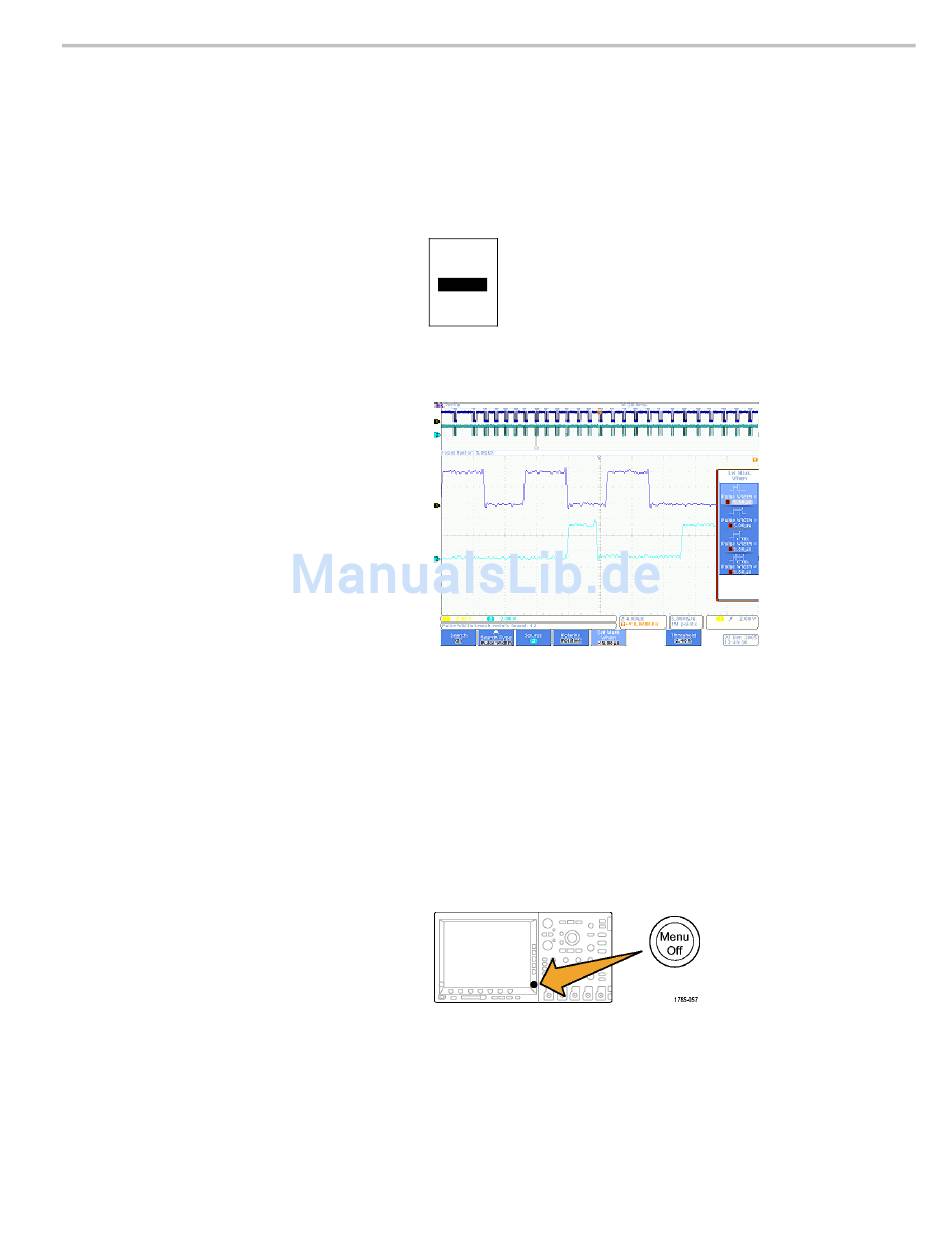

Achten Sie sowohl auf die leeren weißen
Dreiecke im Raster als auch auf die Anzahl
der gefundenen Suchergebnisse, die in
der unteren linken Ecke des Bildschirms
angezeigt wird. Leere Dreiecke zeigen
die Suchergebnisse und gefüllte Dreiecke
zeigen die vom Benutzer gesetzten
Markierungen an.
Ändern Sie die Impulsbreite auf 5 μs, um zu
demonstrieren, dass die Suchergebnisse
beim Verändern der Suchkriterien
aktualisiert werden. Ändern Sie dann den
Wert wieder zurück in 2 μs.
11. Drücken Sie beim MSO/DPO2000 rechts
neben der Anzeige auf Menu Off, um das
seitliche Menü auszublenden.
