Demo III: Verwenden horizontaler Bedienelemente

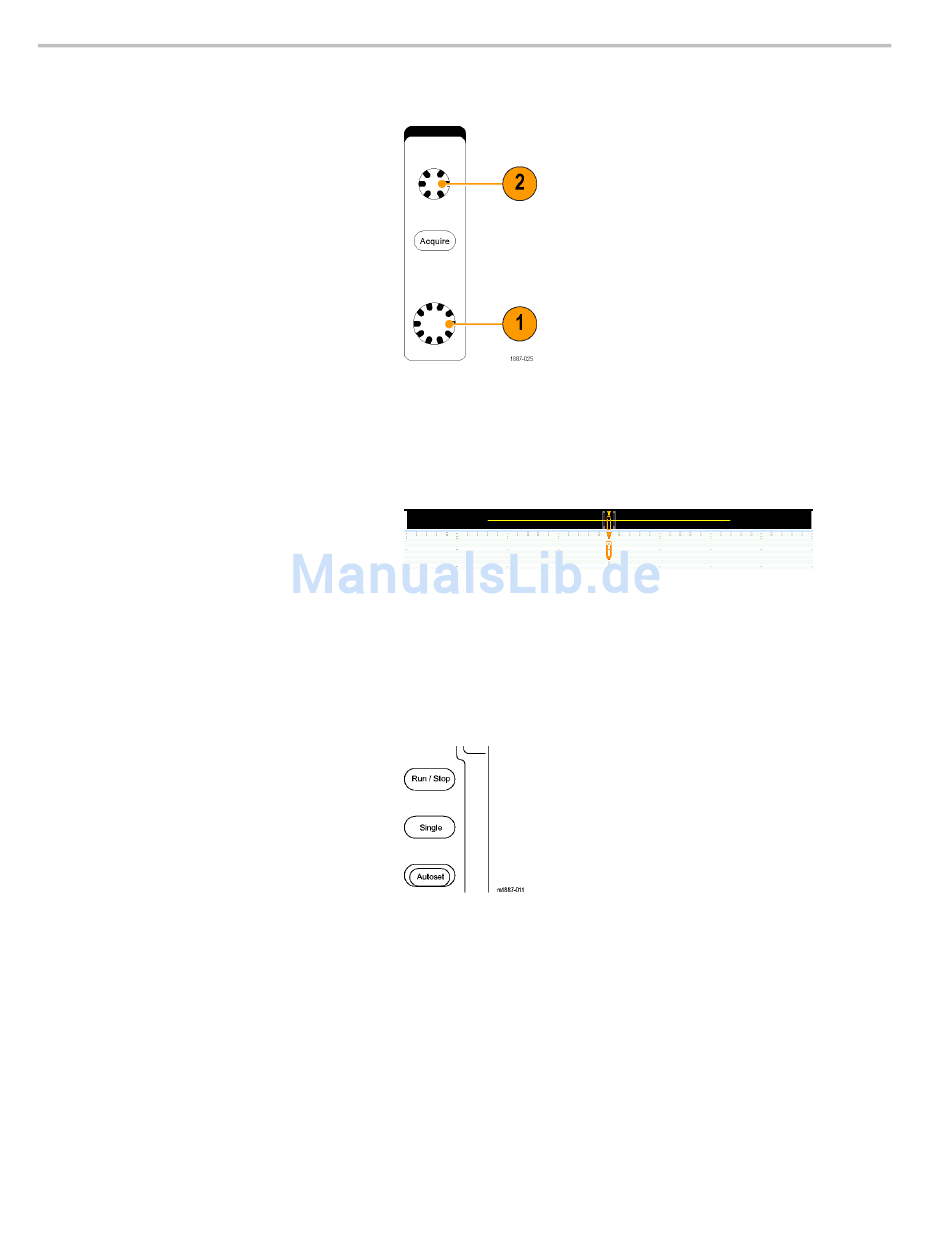

1. Drehen Sie auf dem Bedienfeld den
Knopf für die horizontale Skala in beide
Richtungen, und beobachten Sie die
Anzeige. Beobachten Sie auch die
horizontale Anzeige mit der aktuell
eingestellten Zeit/div. Stellen Sie unter
„Horizontal" den Wert für die Skala auf
200 ns/div ein.
2. Drehen Sie auf dem Bedienfeld
den Knopf für die horizontale
Position in beide Richtungen,
und beobachten Sie die Anzeige.
Beachten Sie, dass dies das Symbol
für die Trigger-Position beeinflusst
(das große T vor orangefarbenem
Hintergrund). Bringen Sie das Symbol
für die Trigger-Position wieder in die
Bildschirmmitte.
3. Betrachten Sie dann die Grafik
oberhalb des Rasters. Der lange gelbe
Balken stellt die Gesamterfassung
dar, während zwischen den grauen
eckigen Klammern der gerade in der
Anzeige wiedergegebene Abschnitt der
Erfassung zu finden ist.

Demo IV: Run/Stop-Bedienelemente

1. Drücken Sie die Taste Run/Stop. Damit
beenden Sie die Erfassung mit dem
letzten erfassten Signal in der Anzeige.
2. Drücken Sie die Taste Einzel, wenn das
Oszilloskop eine Einzelfolge erfassen
und dann anhalten soll.
3. Drücken Sie nochmals die Taste
Run/Stop, um die Signalerfassung
erneut zu starten.
