Demos von erweiterten Oszilloskop-Funktionen

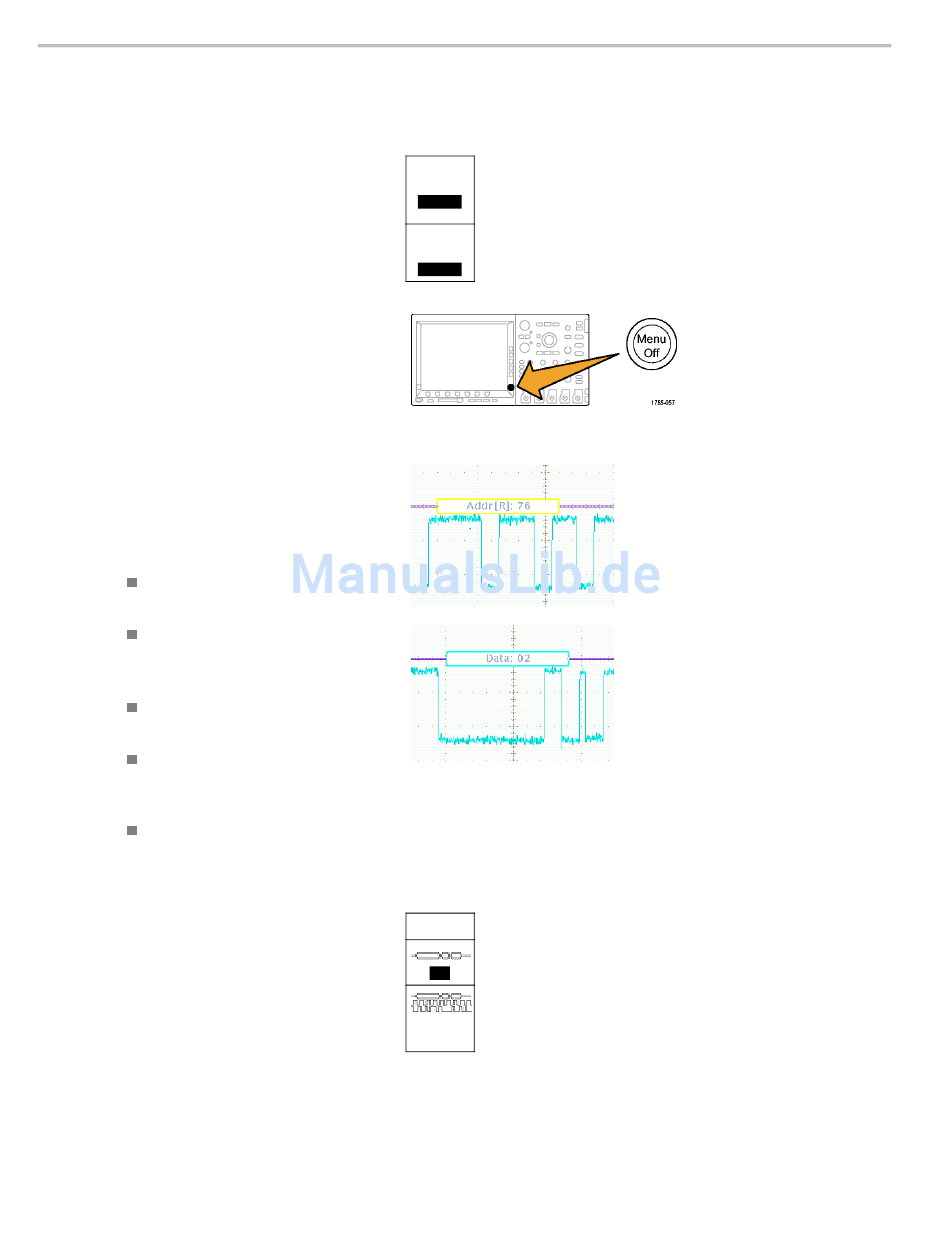

7. Drücken Sie die untere Rahmentaste
Schwellenwerte.
8. Drehen Sie die Mehrzweckknöpfe a und b
so weit, bis die Schwellenwerte etwa in der
Mitte jedes Signals liegen.
9. Drücken Sie auf dem Bedienfeld die Taste
Menu Off, um das seitliche Rahmenmenü
auszublenden.
Dieses äußerst einfache Konfigurationsver-
fahren (Schritte 3 bis 8) hat es Ihnen
gerade ermöglicht, einen seriellen Bus zu
definieren und zu dekodieren.
10. Mit Hilfe der Steuerelemente zum Zoomen
und Verschieben können Sie verschiedenen
angezeigten Bereiche des Busses
vergrößern. Achten Sie darauf, was das
Oszilloskop gerade anzeigt:
Paketanfang: Wird als vertikaler grüner
Balken dargestellt.
Adresse: Das gelbe Kästchen zeigt
die Adresse an. R bedeutet Lesen. W
bedeutet Schreiben.
Daten: Das türkisfarbene Feld zeigt den
Dateninhalt an.
Fehlende Bestätigung: wird als rotes
Feld mit einem Ausrufezeichen darin
angezeigt.
Stopp (Paketende): Wird mit einem
vertikalen roten Balken dargestellt.
11. Drücken Sie die untere Rahmentaste
Anzeige.
24
SCLK-1-
Schwellenw.
a 2,40 V
SDA-2-
Schwellenw.
b 2,40 V
Anzeige
Bus
Bus und
Signale
Bedienungsanleitung für die Demo 2-Baugruppe
