Demos von Oszilloskop-Funktionen der Serien MSO2000, MSO3000 und MSO4000

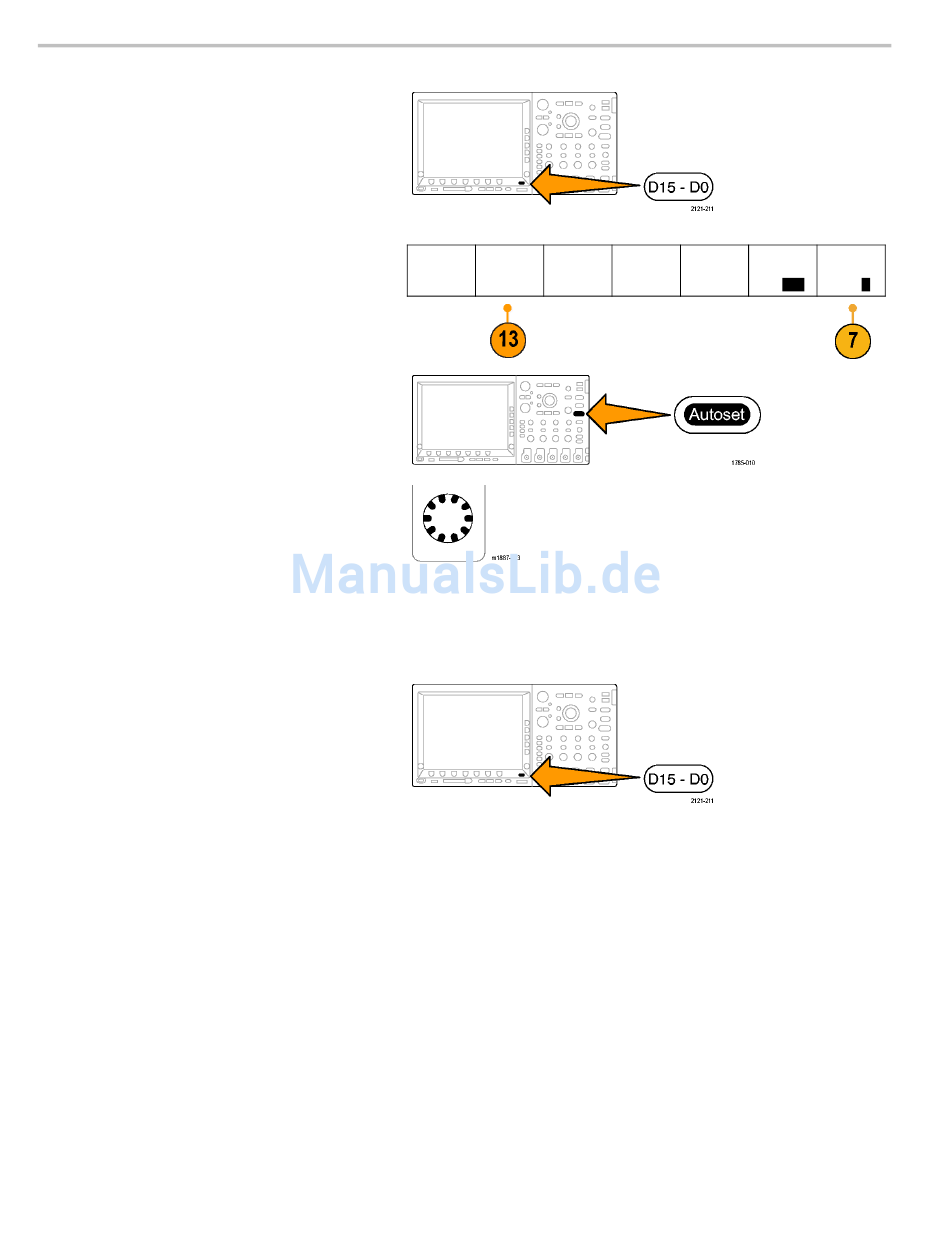

6. Drücken Sie D15-D0.
7. Drücken Sie Höhe, um L (groß)
auszuwählen.
8. Drücken Sie Autoset.
9. Drehen Sie unter „Horizontal" den Knopf
Skala, um für die Zeit pro Skalenteil 1 μs
auszuwählen.
10. Drehen Sie den Knopf für die vertikale
Position von Kanal 1, bis das Signal des
analogen Kanals 1 etwa in der Mitte der
oberen Hälfte des Rasters angezeigt wird
(sofern dies noch nicht der Fall ist).
11. Drücken Sie D15–D0.
12. Drehen Sie den Mehrzweckknopf b, bis das
Signal des digitalen Kanals etwa in der Mitte
der unteren Hälfte des Rasters angezeigt
wird.
13. Drücken Sie Schwellenwerte. Bestätigen
Sie, dass D0 ausgewählt wurde. Falls nicht,
drehen Sie den Mehrzweck-Drehknopf a,
bis diese Option ausgewählt ist. Drehen
Sie den Mehrzweck-Drehknopf b, um den
Schwellenwert auf 1,00 V einzustellen.
54
D15–D0 Schwellenw. Bezeichn.
bearb.
Ein/Aus
Bedienungsanleitung für die Demo 2-Baugruppe
MagniVu Höhe
Ein |Aus S M |L
