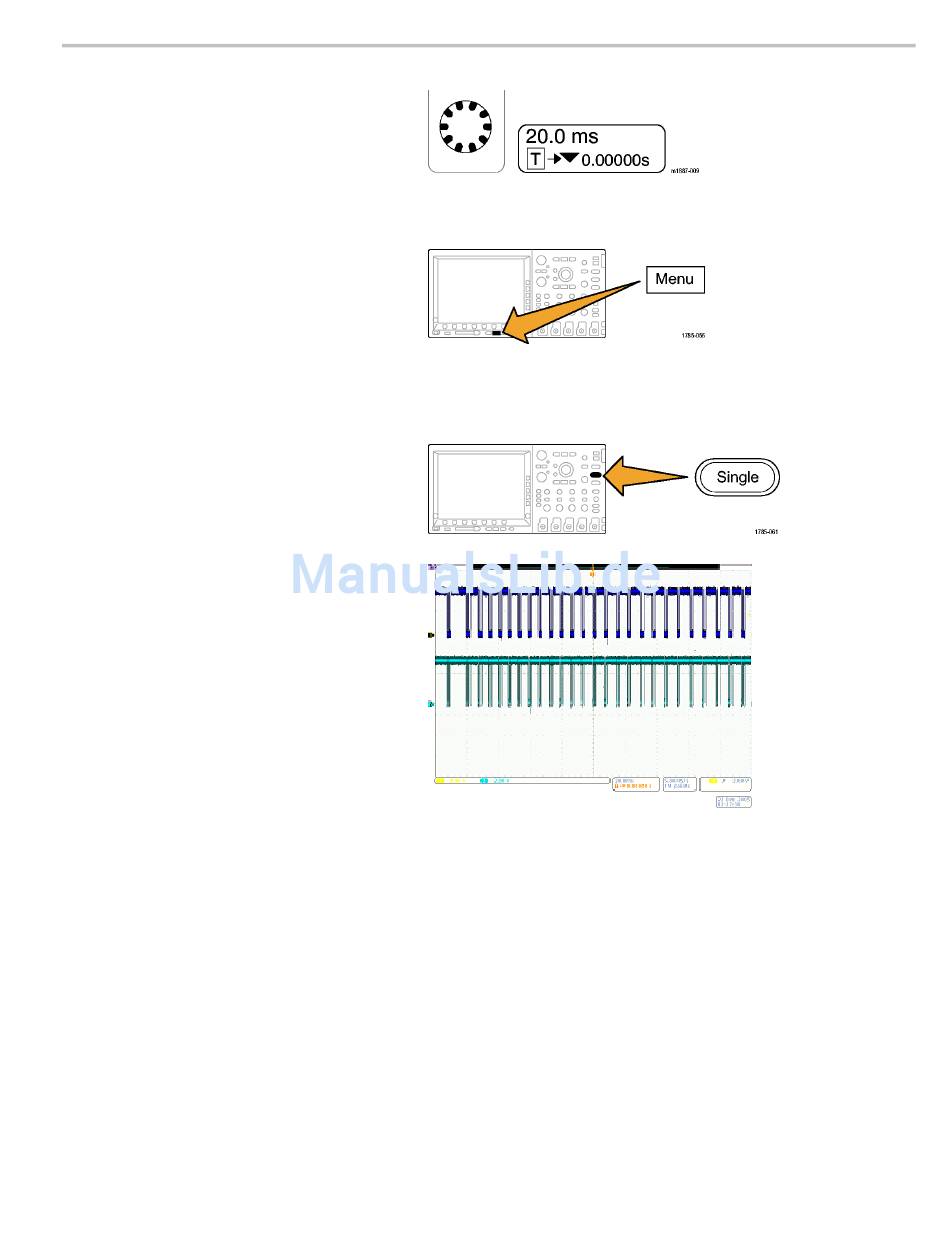

10. Drehen Sie auf dem Bedienfeld den
Knopf für die horizontale Skala, um auf
dem MSO/DPO4000 die horizontale
Skala auf 20,0 ms/div einzustellen.
Stellen Sie die horizontale Skala
auf dem MSO/DPO2000 und dem
MSO/DPO3000 auf 2,0 ms/div ein.
Hinweis: Wenn Sie diese Konfiguration
speichern möchten, um sie zu Beginn
jeder Demo wieder abzurufen, drücken
Sie auf dem Bedienfeld die Taste
„Save/Recall" Menu, drücken Sie
dann die untere Rahmentaste Setup
speichern, und wählen Sie zuletzt den
Speicherort aus, an dem das Setup
gespeichert werden soll.
11. Drücken Sie auf dem Bedienfeld
die Taste Einzel, um eine einzelne
Erfassung vorzunehmen.
Sie sehen jetzt die Kurven für den Takt
(Kanal 1, gelb) und die Daten (Kanal 2,
blau) eines I C-Busses.
2
Hinweis: Wenn die Signale
vollkommen anders aussehen als
in der nebenstehenden Abbildung,
kehren Sie zu Schritt 1 zurück und
vergewissern Sie sich, dass Sie beide
Tastköpfe an die richtigen Stifte an der
Demo 2-Baugruppe angeschlossen
haben.
Bedienungsanleitung für die Demo 2-Baugruppe
Demos von erweiterten Oszilloskop-Funktionen
15
