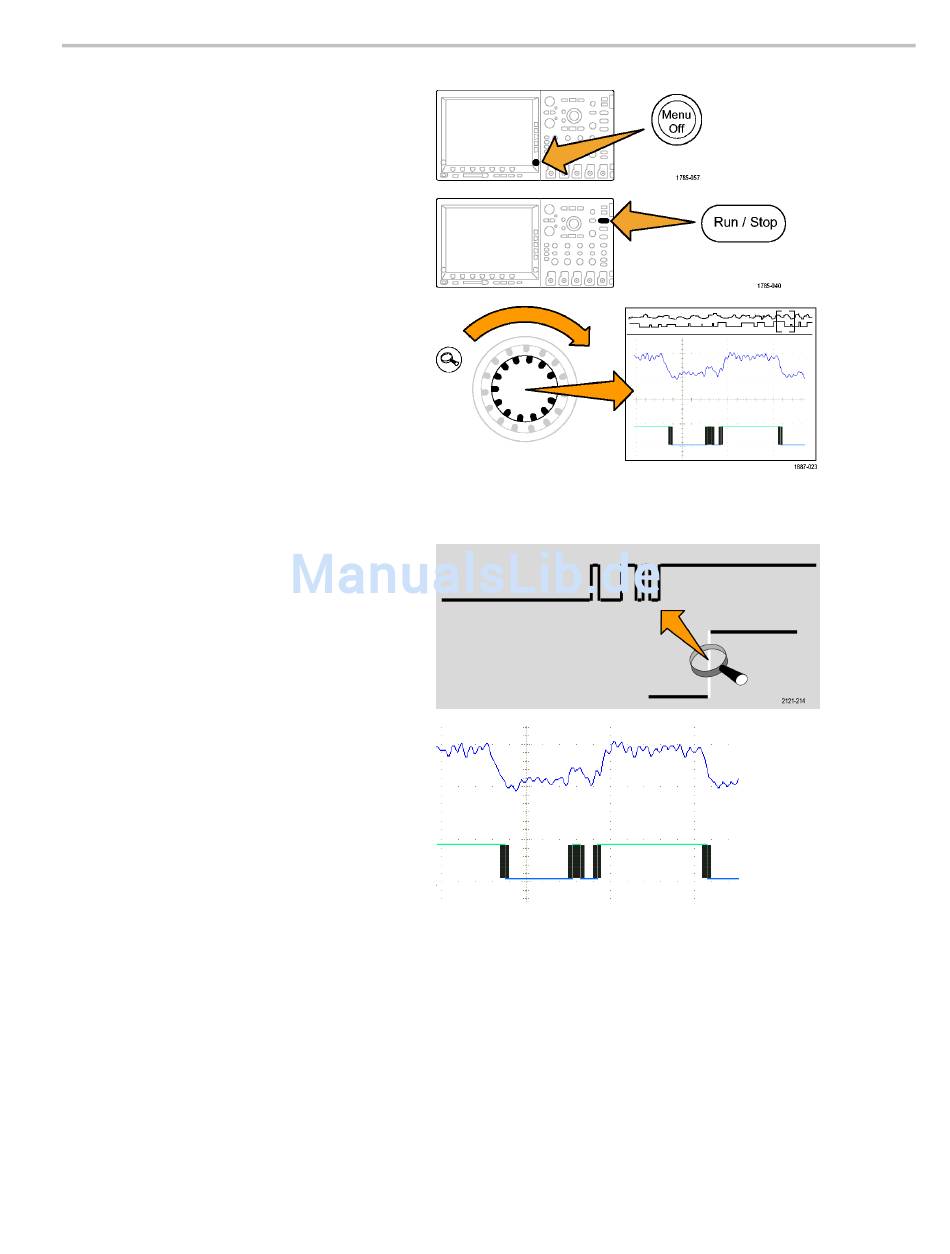

14. Drücken Sie Menu Off.
15. Drücken Sie Run/Stop.
Beachten Sie die im Digitalsignal eventuell
vorhandenen weißen Flanken. Wenn keine
mehr zu sehen sind, drücken Sie Run/Stop.
16. Bei Bedarf können Sie den (äußeren)
Knopf zum Verschieben drehen und mithilfe
des Zoomfelds navigieren, um eine der
weißen Flanken in die Bildschirmmitte zu
verschieben. Alternativ drücken Sie die
Play-Taste.
17. Drehen Sie den inneren Knopf (Zoom) von
Wave Inspector, um die weißen Flanken zu
vergrößern. Beachten Sie, dass Sie nun
den schmalen Impuls erkennen können, den
Sie vor dem Zoomen nicht gesehen haben.
Hiermit sind die Demos der Serien MSO/DPO2000, MSO/DPO3000 und MSO/DPO4000 von Tektronix abgeschlossen.
Bedienungsanleitung für die Demo 2-Baugruppe
Demos von Oszilloskop-Funktionen der Serien MSO2000, MSO3000 und MSO4000
55
