Dies ist der Beginn der Kette gemischter Signale. Siehe die Beschreibungen dieser Signale: DAC-Eingang, Parallel
und DAC-Ausgang.
Pakete treten ungefähr alle 5 ms auf. Die SPI-Paket-Inhalte werden an den parallelen DAC-Eingangsbus am Ende des
Pakets übertragen. Der parallele DAC-Eingangsbus ändert dann die Ausgangsspannung des DAC.
Der resultierende DAC-Ausgang ist ein Sinussignal mit einer Amplitude von 0 bis 3 Volt und einer Periode von 310 ms.
Die Taktrate ist ein Signal mit 100 kHz und 0 bis 5 Volt.

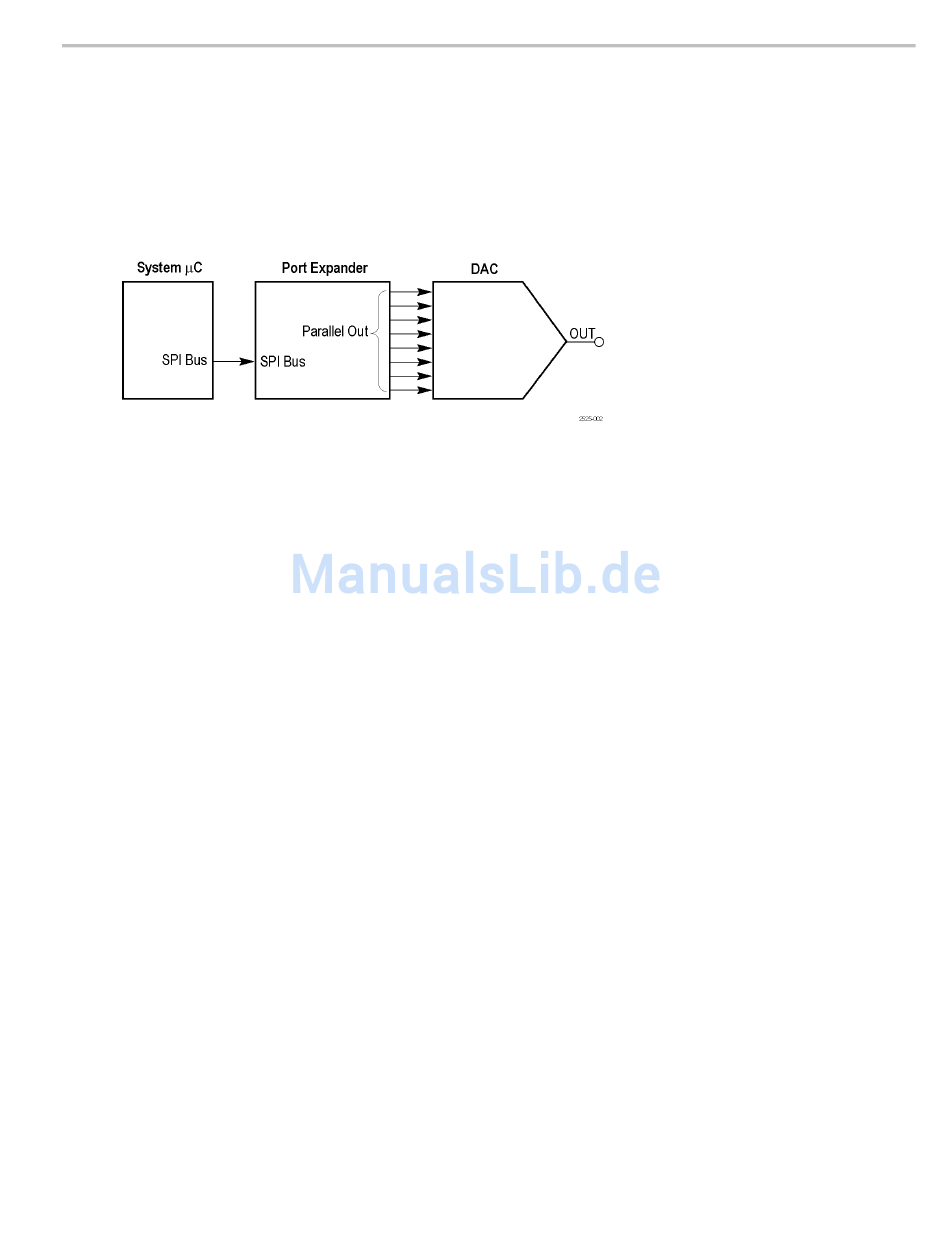

Abbildung 2: Blockdiagramm für gemischte Signalkette

DAC-Eingang, Parallel

Bezeichnung auf Baugruppe.
Position im Suchfeldraster.
Beschreibung.
Dies sind die parallelen 8-Bit-Ausgangssignale des Port-Expanders in der Mitte der gemischen
Signalkette. Die Sinussignaldaten aus dem SPI-Bus werden in 8 parallele Bits zur Steuerung des DAC konvertiert. DAC IN0
ist das LSB (niedrigstes signifikantes Bit). (Siehe Abbildung 2.)
Details zu Paketen finden Sie in der vorhergehenden Beschreibung des SPI-Busses.
DAC-Ausgang
Bezeichnung auf Baugruppe.
Position im Suchfeldraster.
Beschreibung.
Dies ist der Ausgang des DAC am Ende der gemischten Signalkette. Das DAC wird vom Port-Expander
gesteuert. Die DAC-Ausgabe ist ein Sinussignal. Da die Ausgabe nicht gefiltert ist, sind die Digitalstufen im Ausgangssignal
deutlich erkennbar. (Siehe Abbildung 2.)
Die resultierende DAC-Spannung ist ein Sinussignal mit einer Amplitude von 0 bis 3 Volt und einer Periode von 310 ms.
I2S (Inter-IC-Sound) Bus
Bezeichnung auf Baugruppe.
Position im Suchfeldraster.
Bedienungsanleitung für die Demo 2-Baugruppe
DAC_IN0: DAC_IN7
F1, F2
DAC_OUT
I2
I2S_SCK, I2S_WS, I2S_SD
G2, G7, H7, I6
Finden von Signalen
