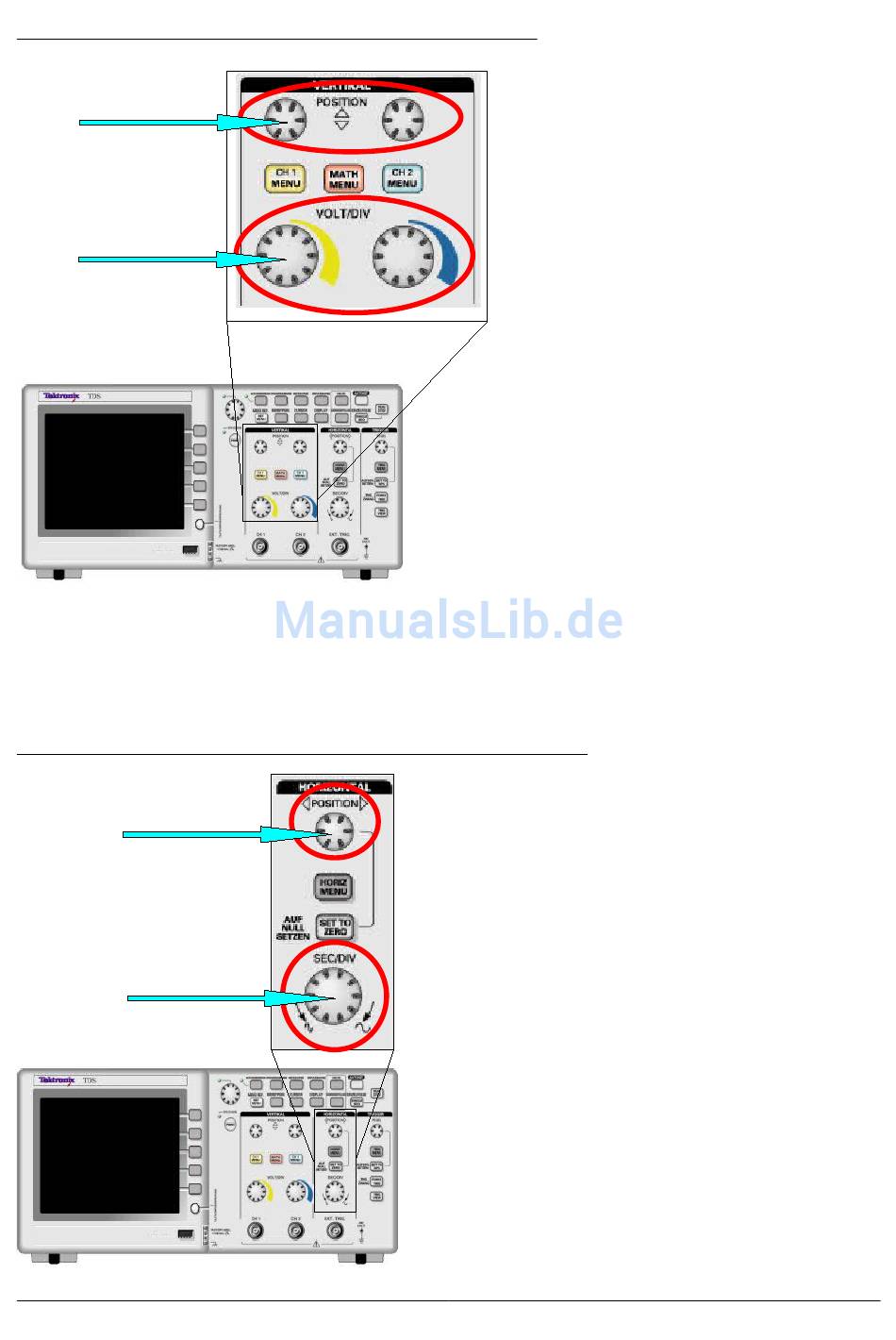

1.2.1 Manuelle Einstellung – Vertikale Bedienelemente
(2)
(1)
Die vertikalen Bedienelemente des Skops dienen dazu, die Größe des Signals
einzustellen, d.h. Die Eingangsverstärkung zu verändern. Mit den beiden unteren
Drehknöpfen „Volt/Div" legen Sie die Spannung pro Kästchen (Division) fest (1). Mit
den oberen Drehknöpfen „Position" verschieben Sie die Kennlinie auf dem Schirm in
Ihrer vertikalen Lage(2).
1.2.2 Manuelle Einstellungen – Horizontale Bedienelemente
(2)
(1)
Bedienungsanleitung TDS 2002B.odt
Wenn zu viele oder zu wenig Perioden auf dem
auf dem Schirm angezeigt werden, dann müssen
Sie die Sekunden pro Division (Sec/Div) ändern.
Hierzu steht Ihnen der untere Drehknopf zur
Verfügung (1). Um das Signal Horizontal auf dem
Schirm zu bewegen, drehen Sie den oberen
Drehknopf in die entsprechende Richtung (2).
Druck: 31.08.10 16:00:56
