3. Drücken Sie auf dem Bedienfeld
die Taste für Kanal 2, um Kanal 2
zu aktivieren. Drücken Sie die
Taste erneut, um Kanal 2 wieder
auszuschalten.

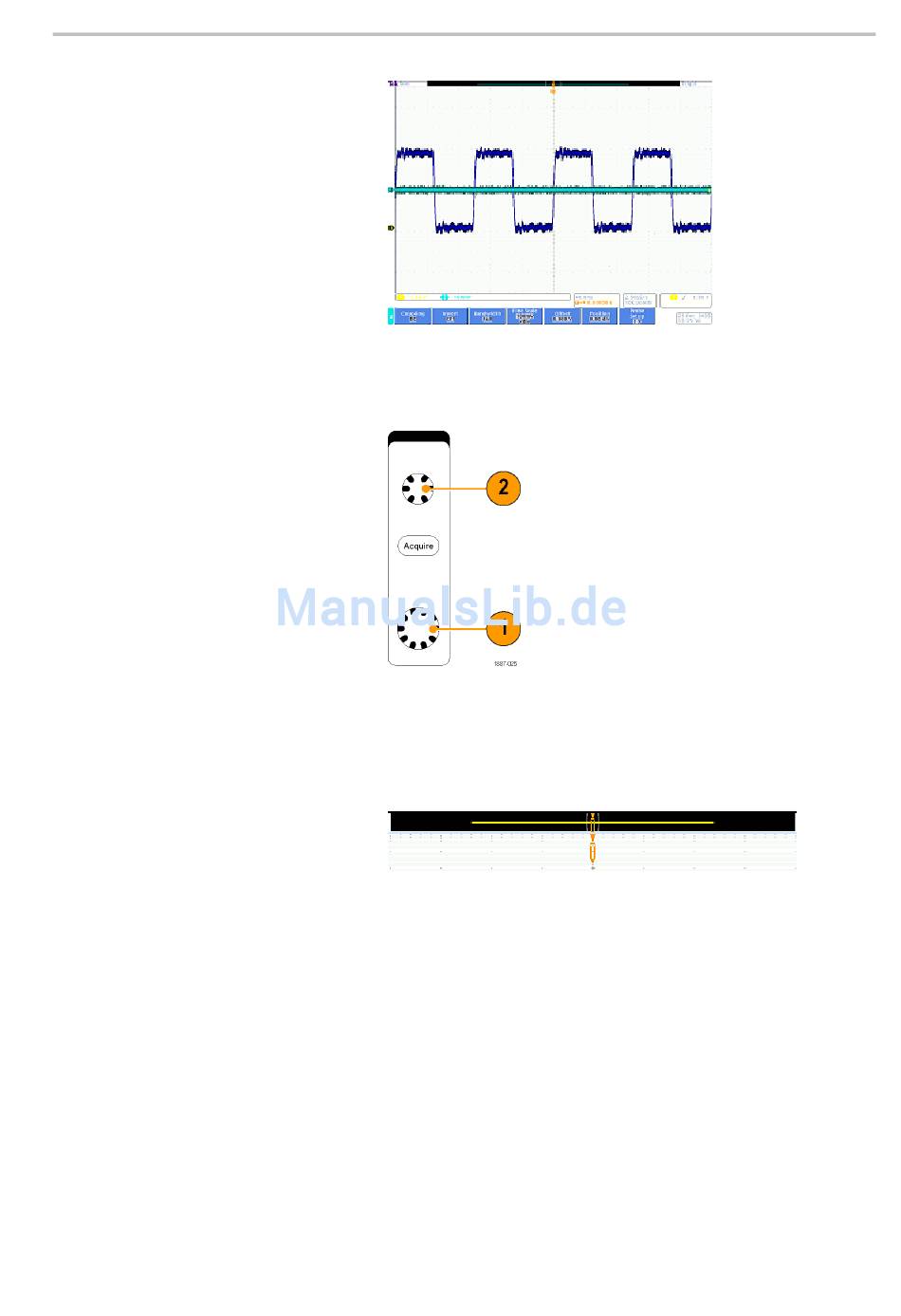

Demo III: Verwenden horizontaler Bedienelemente

1. Drehen Sie auf dem Bedienfeld den
Knopf für die horizontale Skala in
beide Richtungen, und beobachten
Sie die Anzeige. Beobachten Sie
auch die horizontale Anzeige mit der
aktuell eingestellten Zeit/div. Stellen
Sie den Wert für die horizontale
Skala auf 20 ns/div ein.
2. Drehen Sie auf dem Bedienfeld
den Knopf für die horizontale
Position in beide Richtungen,
und beobachten Sie die Anzeige.
Beachten Sie, dass dies das Symbol
für die Trigger-Position beeinflusst
(das große T vor orangefarbenem
Hintergrund). Bringen Sie das
Symbol für die Trigger-Position
wieder in die Bildschirmmitte.
3. Betrachten Sie dann die Grafik
oberhalb des Rasters. Der
lange gelbe Balken stellt die
Gesamterfassung dar, während
zwischen den grauen eckigen
Klammern der gerade in der
Anzeige wiedergegebene Abschnitt
der Erfassung zu finden ist.
Demo-Bedienungsanleitung für Tektronix-Oszilloskop der Serie 4000
Erste Schritte mit der Serie 4000 von Tektronix
3
