Pour commencer
Mettez tous les appareils extérieurs ainsi que cet appareil
hors tension avant la connexion.

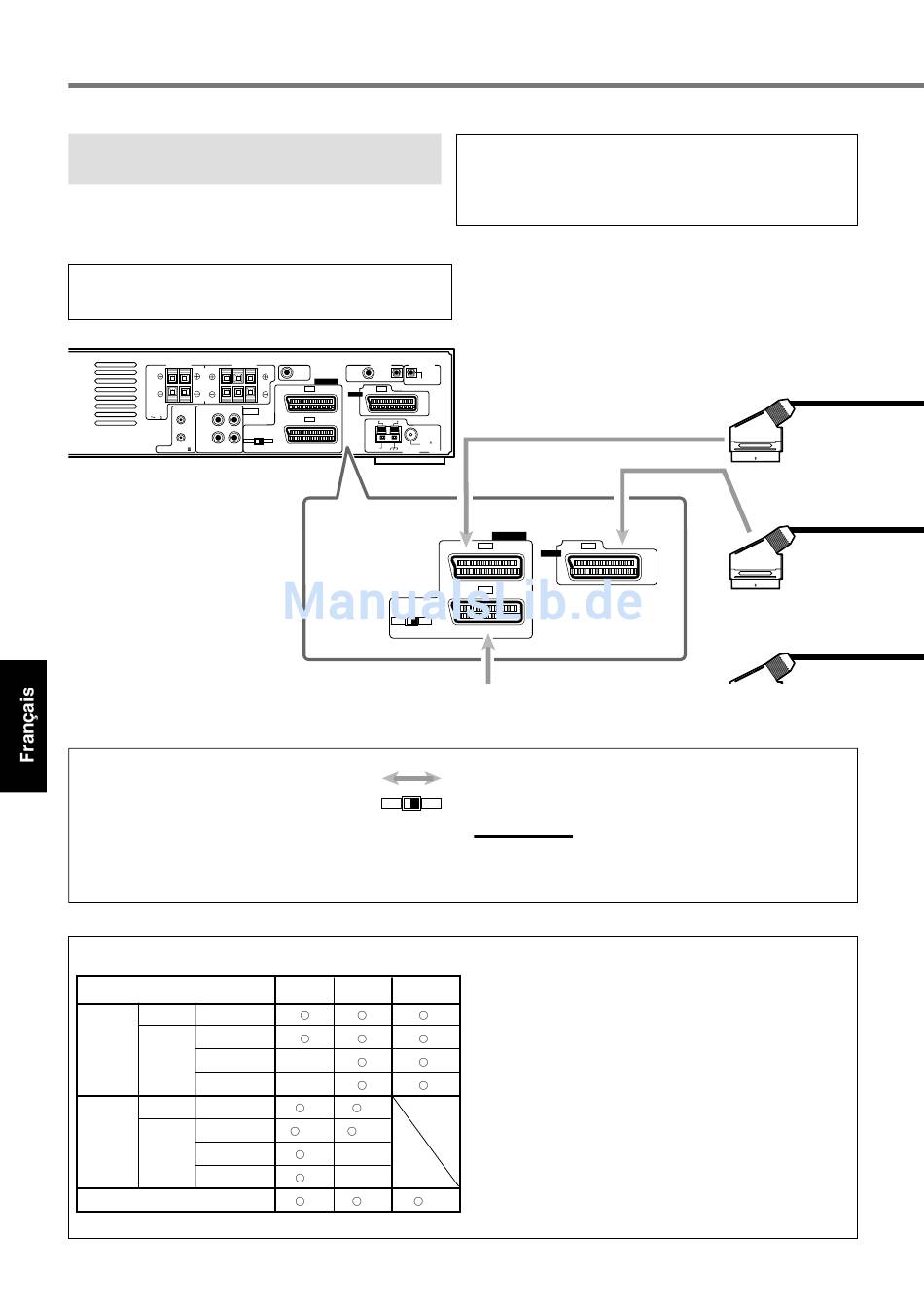

I Connexion péritel
NE CONNECTEZ PAS le téléviseur à travers le magnétoscope,
ni un téléviseur avec magnétoscope intégré; sinon, l'image
risque d'être déformée.
RIGHT LEFT RIGHT
FRONT CENTER
SPEAKERS SPEAKER
CAUTION:
SPEAKER
TAPE / CDR
IMPEDANCE
8 16
LEFT
RIGHT
OUT IN
AV COMPU LINK-
(REC) (PLAY)
Réglage du sélecteur RGB/YC
Réglez le sélecteur RGB/YC comme suit quand
l'appareil est hors tension:
• Si le téléviseur est compatible avec les signaux RGB (RVB),
réglez sur "RGB."
• Si le téléviseur est compatible avec les signaux S-vidéo, réglez
sur "YC."
Spécification de la prise péritel
AUDIO G/D
IN
Composite
(ENTRÉE)
VIDÉO S-vidéo
RVB
AUDIO G/D
OUT
Composite
(SORTIE)
VIDÉO S-vidéo
RVB
T-V LINK
9
DIGITAL IN DIGITAL OUT
LEFT
REAR SUB-
SPEAKERS
WOOFER
DIGITAL 1 DIGITAL 2
OUT
(STB) (TV)
AV IN/OUT PCM/STREAM
VCR STB
AV IN
AUDIO
TV
AM LOOP
RGB YC
AM EXT
ANTENNA
Sélecteur RGB/YC
RGB
RGB
TV VCR STB
−
−
* *
1 1
* * * *
1 2 1 2
−
*
2
−
*
2
* *
3 3
Les illustrations des prises d'entrée/sortie sont des exemples
typiques.
Pour la connexion des autres appareils, référez-vous aussi à leur
mode d'emploi car le nom des prises, imprimé à l'arrière de
chaque appareil, varient d'un appareil à l'autre.
FM 75
COAXIAL
AV IN/OUT
VCR STB
AV IN
TV
YC
• Si le téléviseur est uniquement compatible avec les signaux
YC
vidéo composite, réglez sur "RGB."
Remarque:
• Si vous changez le réglage du sélecteur RGB/YC quand
l'appareil est sous tension, le réglage ne prend pas effet avant
que l'appareil ne soit mis hors tension.
*1 Les signaux entrant par la prise péritle ne peuvent pas être
sortis par la même prise péritel.
*2 Le format vidéo des signaux de sortie vidéo est le même que
celui des signaux d'entrée vidéo. Par exemple, si des signaux
S-vidéo sont entrés dans cet appareil, aucun autre signal qu'un
signal S-vidéo ne peut être sortie par cet appareil.
Référez-vous aux modes d'emploi fournis avec les appareils
vidéo pour vérifier le réglage des signaux d'entrée/sortie
vidéo.
*3 Les signaux pour la fonction T-V LINK passent toujours en
boucle dans l'appareil.
*
