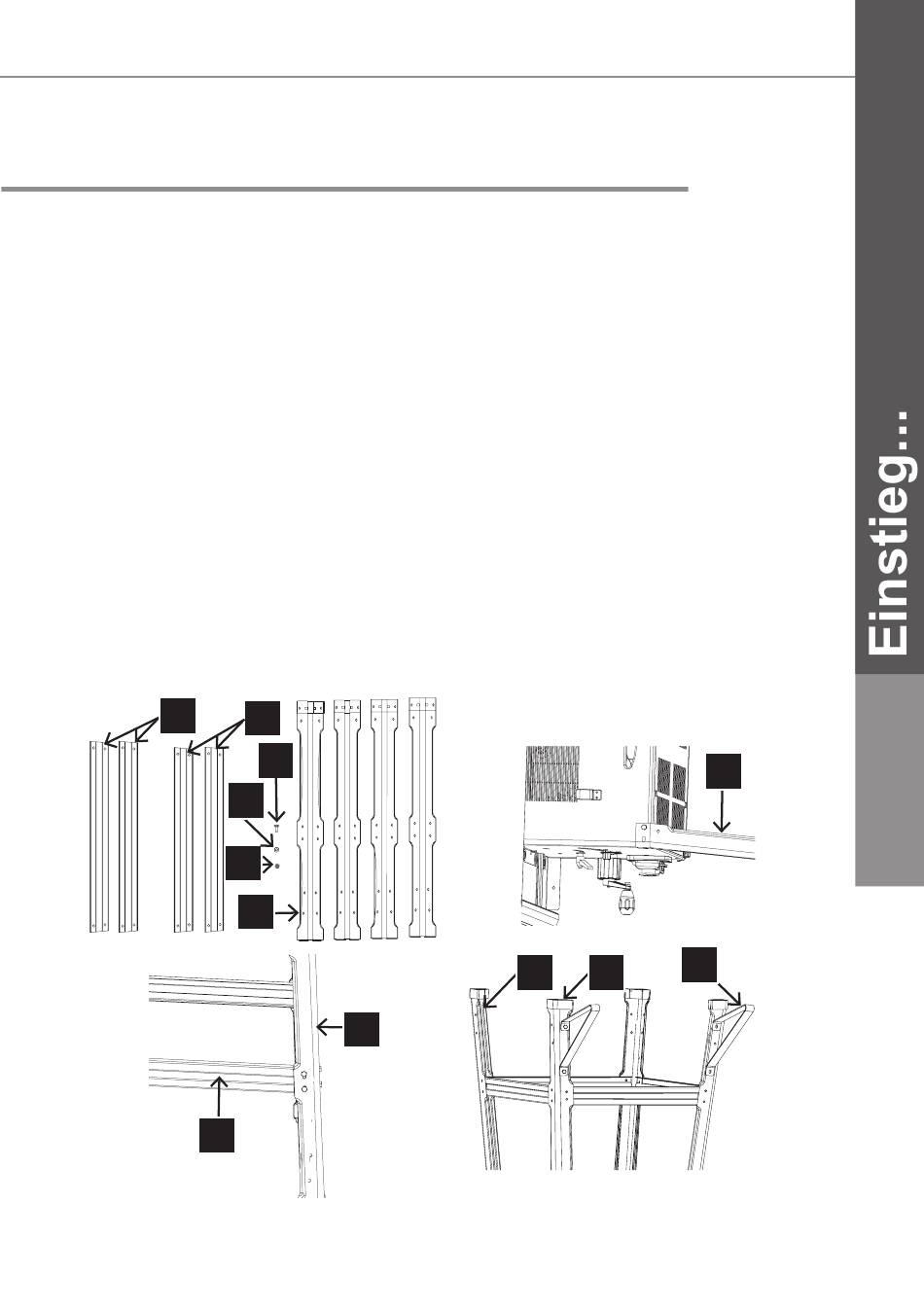

Gestell montieren (Fig. 1-4)
1. Montieren Sie die einzelnen Teile und befestigen die Schrauben nur von
Hand.
2. Tischkreissäge umdrehen und auf den Boden legen.
3. Die vier Standbeine (1) mit den Unterlegscheiben (5) Sechskantschrauben
(4) locker an der Säge anschrauben..
4. Jetzt die Längsstreben (3) und die Querstreben (2) mittels der Sechskant-
schrauben (4), Unterlegscheiben (6) und Muttern (5) locker an den Stand-
beinen (1) verschrauben.
5. Achtung: Die längeren Streben müssen seitlich verwendet werden.
6. Anschließend sämtliche Schrauben und Muttern des Untergestells fest-
schrauben.
7. Verschrauben Sie die zusätzlichen Standbeine (8) so an den hinteren
Standbeinen (1), dass sie zur Rückseite der Maschine zeigen (Fig. 4).
8. Fußkappen (7) aufklopfen.
Fig. 1
3
2 / 3
Fig. 3
2
4
5
6
1
1
Fig. 2
1 7
Fig. 4
Montage
1
8
