FPTS1500
DE
Montage

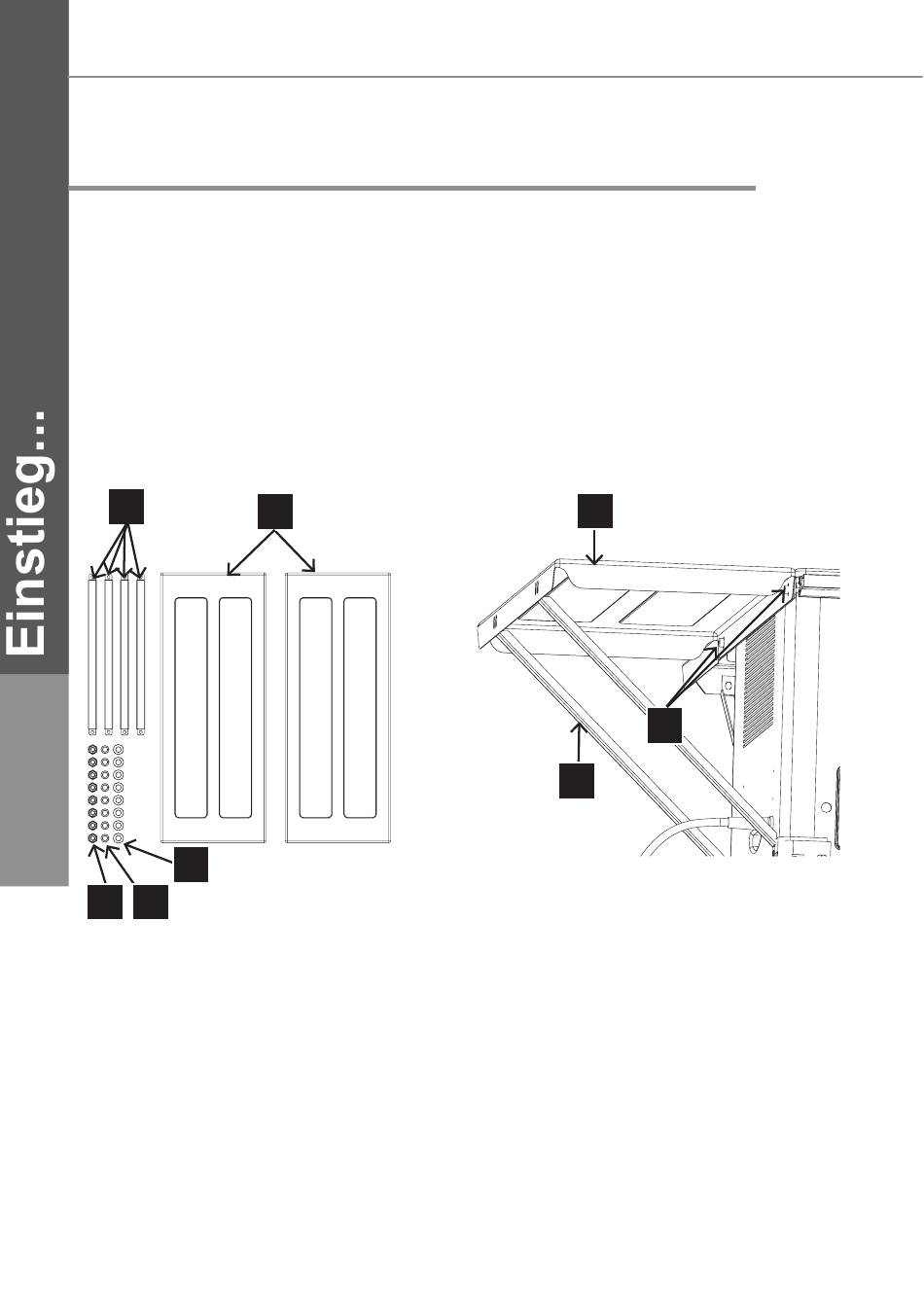

Montage der Tischverbreiterung
1. Montieren Sie die einzelnen Teile und befestigen die Schrauben nur von
Hand. (Fig. 5).
2. Benutzen Sie 4 Schrauben (11), Scheiben (12) und zwei Muttern (13) um
die Tischstreben (10) an die Tischplatte (9) zu schrauben.
3. Schrauben Sie die Sreben (3/2) locker an das Sägegehäuse und an die
Tischverbreiterung.
4. Tischkreissäge auf einer ebenen Fläche auf die Füße stellen.
5. Lineal über die Tischplatte und Verbreiterung legen.
6. Tischplatte ausrichten und alle Schrauben fest anziehen
7. Tischplatte auf Ebenheit prüfen, bei Bedarf nachjustieren.
10
11 12
Sägeblattschutz und Absaugschlauch montieren / demontieren (Fig. 7-8)
1. Montieren Sie die Halteklemme (16) für den Absaugschlauch mit zwei
Schrauben (17), Scheiben (19) und zwei Muttern (18).
2. Platzieren Sie den Sägeblattschutz (14) so auf dem Spaltkeil (21) daß die
Schrauben durch die Langlöcher passen.
3. Schraube nicht zu fest anziehen; der Sägeblattschutz muss frei beweglich
bleiben.
4. Absaugschlauch (15) an den Absaugadapter (20) und am Absaugstutzen
des Sägeblattschutzes (14) befestigen.
5. Am Ausgang des Absaugadapters (20) ist eine geeignete Absauganlage
anzuschließen. Versichern Sie sich, daß der Absaugschlauch fest im Ab-
100
9
13
Fig. 5
9
10
Fig. 6
Montage
11
