FPTS1500
DE

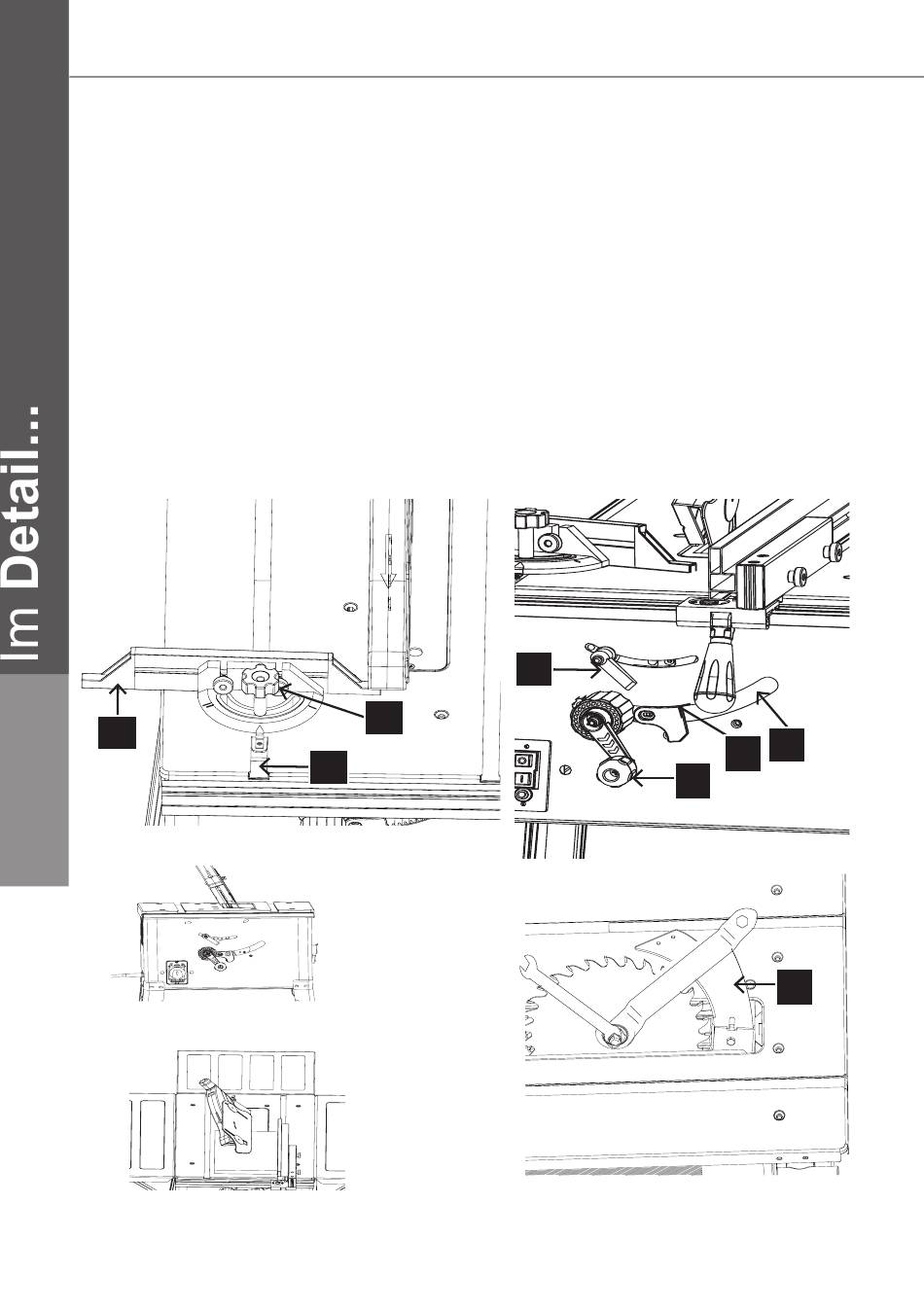

Sägeblattwinkel einstellen (Fig. 12)
• Lösen Sie die Sägeblattverriegelung (9) und drehen Sie das Handrad (3),
bis der Zeiger (6) auf den richtigen Winkel an der Skala (10) zeigt.
• Die Winkelanzeige (6) kann beim Überprüfen der Winkelgenauigkeit des
Sägeblattes justiert werden. Bei abgeschalteter Maschine und gezogenem
Netzstecker setzen Sie einen Winkel gegen das Sägeblatt. Justieren Sie
das Handrad, bis das Sägeblatt parallel zum Winkel steht. Dann bewegen
Sie den Zeiger auf 0° auf der Skala.
• Nach dem Einstellen verriegeln.
Winkeleinstellung (Fig. 12.1)
• Feststellgriff (9) lösen.
• Durch Drehen des Griffes das gewünschte Winkelmaß an der Skala ein-
stellen.
• Feststellgriff in gewünschter Winkelstellung arretieren.
Fig. 11
4
Fig. 12.1
112
12
11
Inbetriebnahme
9
3
Fig. 12
Fig. 12.2
10
6
13
