Spaltkeil einstellen (Fig. 8.1)
1. Achtung! Netzstecker ziehen.
2. Sägeblatt (16) auf max. Schnittiefe einstellen, in die 0° Stellung bringen und
arretieren.
3. Sägeblattschutz demontieren (14).
4. Tischeinlage (22) herausnehmen.
5. Die Befestigungsschraube (17) lockern.
Einstellung für maximale Schnitte (Fig. 8.1)
1. Spaltkeil (15) nach oben schieben, bis der Abstand zwischen Sägetisch
und Oberkante Spaltkeil (15) ca. 10 cm beträgt.
2. Der Abstand zwischen Sägeblatt (16) und Spaltkeil (15) soll 3-5 mm sein.
3. Die Schraube (17) wieder festziehen und Tischeinlage (22) montieren.

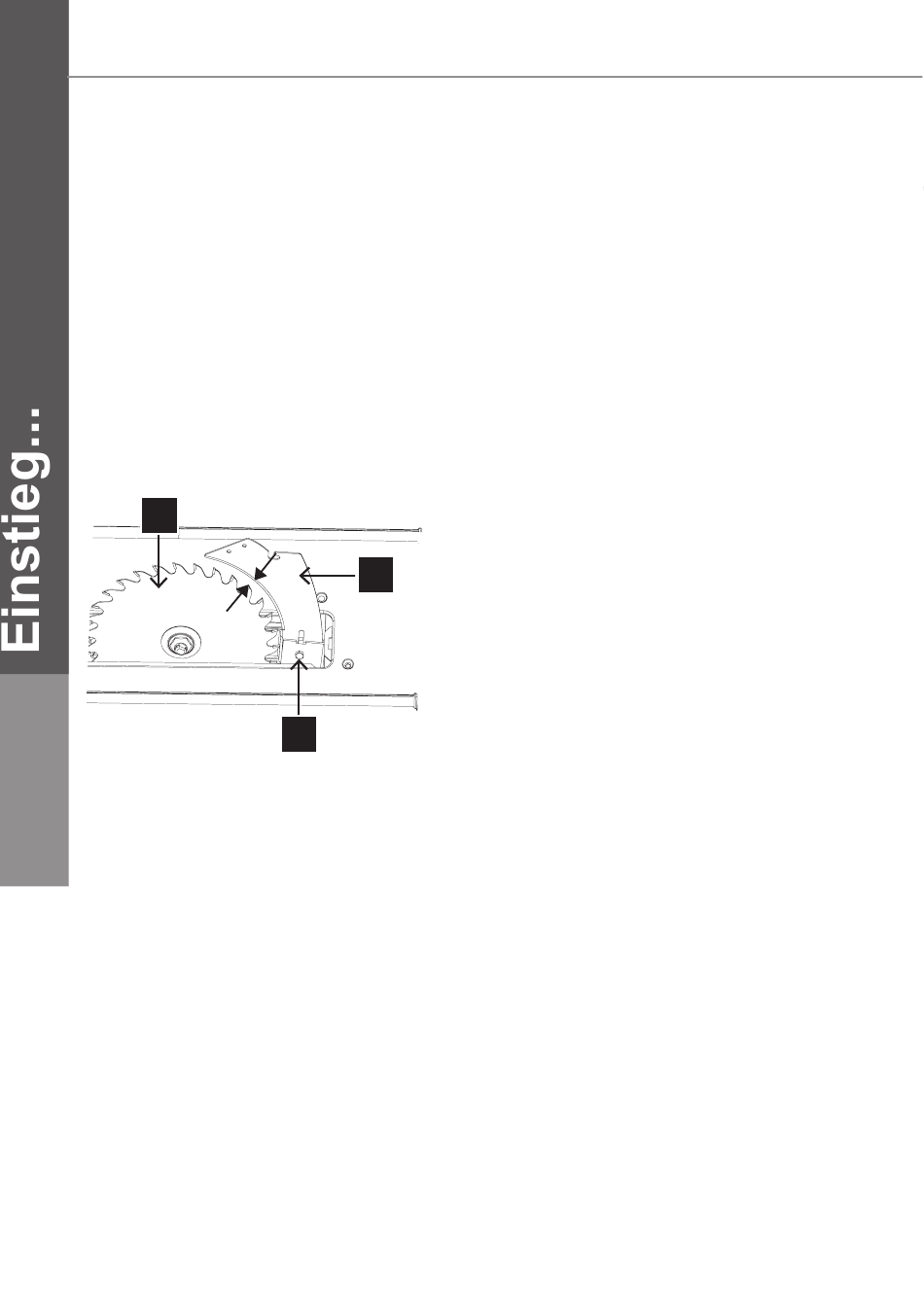

Fig. 8.1
16
max. 3-5mm
Tischeinlage austauschen
1. Bei Verschleiß oder Beschädigung ist die Tischeinlage zu tauschen, an-
sonsten besteht erhöhte Verletzungsgefahr.
2. Sägeblattschutz (14) abnehmen.
3. Die 1 Senkkopfschraube entfernen.
4. Die verschlissene Tischeinlage (22) herausnehmen.
5. Die Montage der neuen Tischeinlage erfolgt in umgekehrter Reihenfolge.
