Coupes longitudinales
Largeur de coupe (Fig. 10)
• Utiliser le guide parallèle pour effectuer les coupes longitudinales.
• Le guide parallèle (6) peut être fixé de chaque côté de la table.
• Pour utiliser la graduation, déplacer le guide jusqu'au niveau de la lame de
scie et relever la cote sur la graduation. Faire ensuite coulisser le guide en
l'écartant de la lame de scie, la largeur de coupe est égale à la différence
entre les deux cotes. Pour obtenir une mesure exacte, il est nécessaire de
faire un essai de coupe, de mesurer la pièce et d'ajuster la butée ensuite.
• Soulever le levier de verrouillage et faire glisser le guide à la position sou-
haitée.
• Remettre le levier de verrouillage en position et l'abaisser.
Hauteur de la règle du guide (Fig. 10.1-10.2)
• Le guide parallèle livré de série (6+a) est équipée d'une règle disposant de
deux surfaces de guidage de hauteurs différentes.
• En fonction de lʼépaisseur du matériau à couper, le guide parallèle (6) doit
être employé pour un matériau épais comme indiqué dans la figure 10.1 et
pour un matériau mince comme indiqué dans la figure 10.2.
• Pour inverser le sens de la règle (5+a), desserrer les deux vis moletées
(35) pour extraire la règle (a) de son support (6).
• Faire glisser les deux vis moletées (35) dans la fente du guide (a) pour
extraire la règle et les insérer dans la deuxième fente (b).
• Replacer la règle (a) sur le support (6).
• Pour passer à la surface de guidage supérieure, procéder le manière
analogue.
Régler la longueur du guide parallèle
• Pour éviter que la pièce à scier ne se bloque, le guide parallèle (a) peut
être réglé dans le sens longitudinal.
• Règle de base : lʼextrémité du guide butée doit être positionnée au plus sur
une ligne imaginaire qui commence environ au centre de la lame de scie et
se prolonge à 45° vers lʼarrière.
• Régler la largeur de coupe nécessaire
• Desserrer les vis moletées (35) et pousser le guide parallèle (a) vers
lʼavant jusquʼà atteindre la ligne imaginaire à 45°.
• Resserrer à fond les vis moletées (35).
72

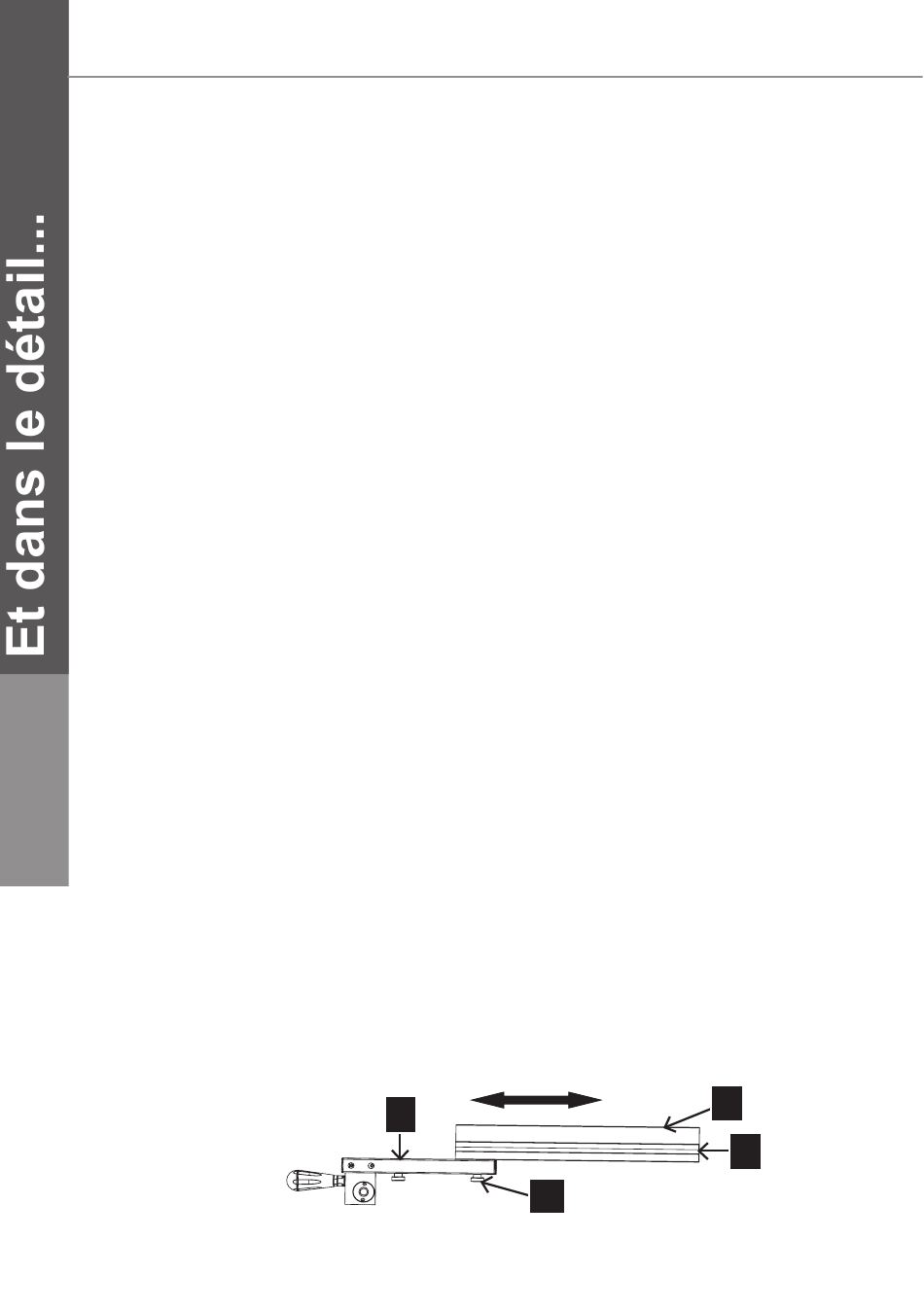

Fig. 10.2
6
35
Mise en route
a
b
