Scheppach MFH5200-4P Originalbetriebsanleitung Seite 90

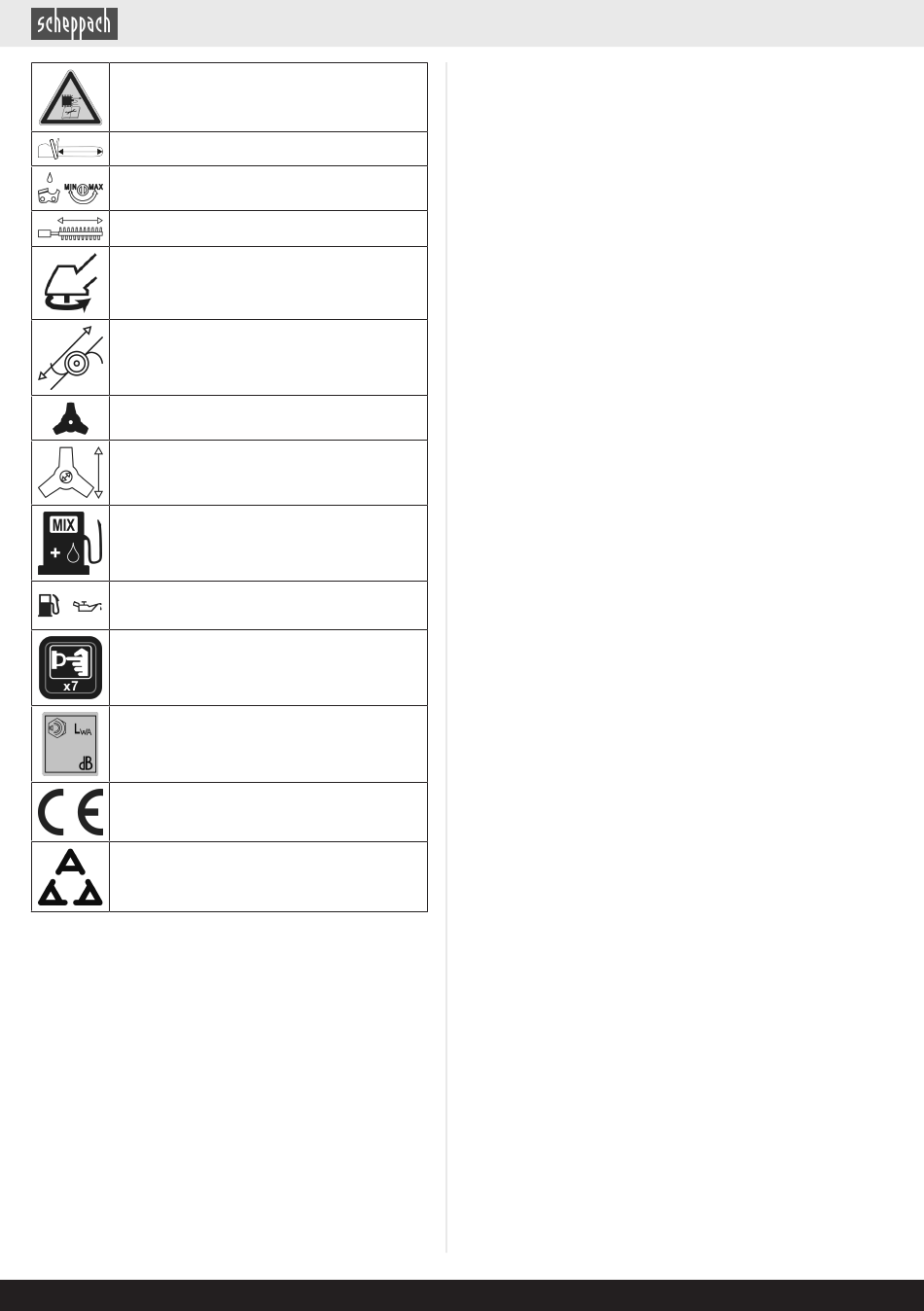

Rimuovere la pipetta della candela di accen-
sione prima di eseguire le operazioni di ma-
nutenzione.
Lunghezza di taglio
Regolazione lubrificazione della catena.
Lunghezza barra di taglio
Senso di rotazione del tosaerba a filo.
Diametro bobina di filo.
Lama di taglio.
Diametro lama di taglio.
Miscela di carburante-olio 40: 1
Rapporto di miscelazione carburante per o-
+
lio motore a 2 tempi 40:1
Premere 7 volte la pompa del carburante
"Primer".
Il livello di potenza acustica del prodotto è
117
garantito.
Il prodotto è conforme alle direttive europee
in vigore.
Il prodotto è conforme alle direttive serbe in
vigore.
1 Introduzione
Produttore:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen, Germania
Indicazione:
Sulla base della legge attualmente in vigore sulla respon-
sabilità per prodotti difettosi, il fabbricante del presente
prodotto non risponde dei danni al prodotto in questione o
derivanti da esso in caso di:
• Trattamento improprio
• Mancato rispetto delle istruzioni per l'uso
• Riparazioni da parte di terzi, personale tecnico non
autorizzato
90 | IT
• Montaggio e sostituzione di pezzi di ricambio non ori-
ginali
• Utilizzo non conforme
Attenzione:
Le istruzioni per l'uso sono parte integrante del prodotto e
contengono indicazioni importanti per il funzionamento si-
curo, professionale ed efficiente. Si prega di rispettare an-
che eventuali disposizioni nazionali in vigore. Leggere at-
tentamente le indicazioni di comando e di sicurezza prima
dell'utilizzo e impiegare il prodotto solo nella maniera de-
scritta. Conservare le istruzioni per l'uso e consegnare
all'atto del trasferimento del prodotto.
2 Descrizione del prodotto
(Fig. 1-34)
1. Maniglia anteriore
1a. Staffa di protezione
1b. Anello di gomma
1c. Viti M5
2. Occhiello di trasporto
3. Interruttore ON/OFF
4. Blocco di accensione
5. Maniglia posteriore
6. Pipetta della candela
6a. Candela di accensione
7. Coperchio del filtro dell'aria
7a. Vite
7b. Filtro dell'aria
8. Sistema di avviamento a strappo
9. Tappo del serbatoio
10. Serbatoio del carburante
11. Leva dell'acceleratore
12. Asta tubolare
13. Manopola a stella (asta tubolare)
Falciatrice a motore/tosaerba a filo
14. Asta tubolare anteriore
14a. Perno di arresto
14b. Cappuccio di protezione
14c. Flangia
14d. Mandrino di montaggio
15. Copertura di protezione
15a. Viti M6
15b. Tagliafilo
15c. Prolunga
16. Lama di taglio
16a. Protezione per il trasporto
16b. Disco di serraggio
16c. Copertura
16d. Dado M10
17. Scatola della bobina
Potatrice ad asta
18. Asta tubolare anteriore
18a. Perno di arresto
18b. Cappuccio di protezione
19. Copertura della ruota dentata
19a. Dado di fissaggio
20. Lama della sega a catena (barra di guida)
21. Catena della sega
22. Protezione della lama della sega e della catena
23. Serbatoio dell'olio
23a. Indicatore livello olio
24. Prolunga dell'asta tubolare*
24a. Perno di arresto
24b. Cappuccio di protezione
25. Manopola a stella
