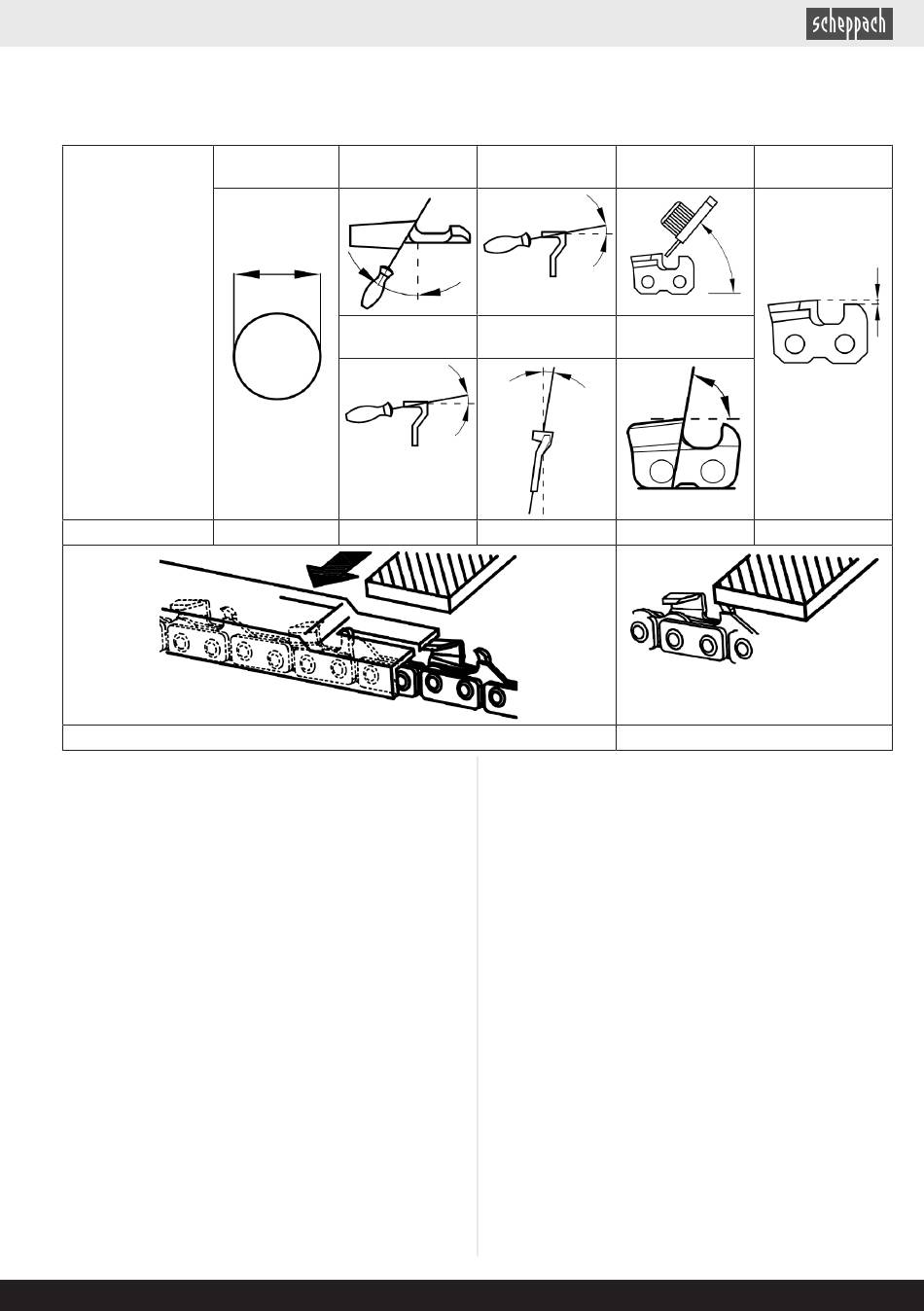

12.2.3.5.1 Instrucciones para afilar la cadena de sierra (21)
Para las cadenas de sierra, emplee únicamente limas especiales.
Otras limas no cuentan con la forma correcta ni el filo adecuado. Elija el diámetro de la lima según el paso de la cadena.
En cualquier caso, tenga en cuenta los siguientes ángulos al afilar los eslabones de corte.
Diámetro de la li-
Tipo de cadena de
sierra
21PBX aprox. 4,8 mm
Asimismo, todos los eslabones de corte deben cumplir
este ángulo.
En caso de ángulos irregulares, la cadena de sierra (21)
funcionará de forma irregular, se desgastará con rapidez
y se romperá prematuramente.
Puesto que estos requisitos únicamente se pueden cum-
plir si se ejerce una práctica regular:
• Utilice un portalimas.
• Para afilar la cadena de sierra (21), se debe colocar a
mano un portalimas. En él vienen marcados los ángu-
los correctos de limado.
1. Sujete la lima en un plano horizontal (en ángulo recto
respecto al espadín de motosierra (20)) y lime si-
guiendo la marca del ángulo sobre el portalimas. Apo-
ye el portalimas sobre la cubierta del diente y el limita-
dor de profundidad.
2. Lime siempre el eslabón de corte de dentro hacia fue-
ra.
3. La lima afila solo con un movimiento hacia delante.
Levántela al moverla hacia atrás.
4. No toque con la lima los eslabones de accionamiento
y de unión.
5. Continúe girando homogéneamente la lima para evi-
tar un desgaste innecesario.
Ángulo superior
ma
Ángulo de rotación
de sujeción
30°
Tope de profundidad
www.scheppach.com
Ángulo inferior Ángulo de inclina-
ción superior (55°)
Ángulo de inclina- Ángulo acimutal
ción de sujeción
10°
6. Emplee un trozo de madera dura para retirar la reba-
ba de los filos de corte.
Todos los eslabones de corte deben tener la misma longi-
tud; de lo contrario, no son igual de altos. De este modo,
la cadena de sierra (21) marcha de forma irregular, au-
mentando el peligro de que se rompa esta.
12.2.3.6 Lubricación del engranaje (figs. 1 y 30)
Notas:
Lubrique el engranaje cada 10-20 horas de servicio.
Rellene solo un poco de grasa. No sobrellene.
1. Retire el tornillo de mantenimiento (41) de la podado-
ra de pértiga y aplique un poco de grasa.
Utilice una llave Allen de 5 mm (47).
2. Vuelva a colocar el tornillo de mantenimiento (41).
12.2.4 Cortasetos
1. Compruebe que los tornillos de la barra de cuchillas
estén bien apretados.
2. Las mellas ligeras en los dientes de corte pueden ser
igualadas por el propio usuario. Para ello, repase los
filos con una piedra de afilar. Solo unos dientes de
corte afilados proporcionan un resultado de corte sa-
tisfactorio.
3. Las barras de cuchillas desafiladas, dobladas o daña-
das deberán reemplazarse.
Medida de profun-
didad estándar
85° 0,64 mm
Lima
