Scheppach 5904802907 Original Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Scheppach Anleitungen
  4. Multifunktionswerkzeuge
  5. 5904802907
  6. Original bedienungsanleitung
Scheppach 5904802907 Original Bedienungsanleitung

Scheppach 5904802907 Original Bedienungsanleitung

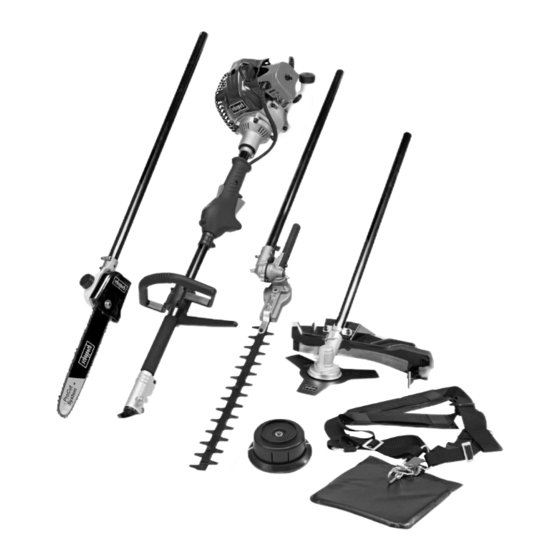

Benzin multifunktionsgerät
