12.2.3.5.1 Instruções para afiar a corrente de serra (21)
Utilize apenas limas especiais para correntes de serra!
Outras limas têm o formato e lixamento incorretos. Selecione o diâmetro da lima de acordo com o passo da corrente. Ao
afiar os elos de corte, preste igualmente atenção aos seguintes ângulos.
Diâmetro da lima
Tipo de corrente da
motosserra
21PBX aprox. 4,8 mm
O ângulo deve igualmente ser mantido para todos os elos
de corte.
Em caso de ângulos irregulares, a corrente de serra (21)
funciona de modo irregular, desgasta-se rapidamente e
estraga-se prematuramente.
Uma vez que estes requisitos só podem ser cumpridos
com treino suficiente e regular:
• Utilize um porta-limas.
• Um porta-limas deve ser utilizado manualmente du-
rante o afiar da corrente de serra (21). Os ângulos da
lima corretos estão marcados no mesmo.
1. Segure a lima na horizontal (com o ângulo correto re-
lativamente à guia de corrente (20)) e lime de acordo
com a marcação do ângulo no porta-limas. Apoie o
porta-limas sobre a placa superior e o limitador de
profundidade.
2. Lime o elo de corte sempre de dentro para fora.
3. A lima apenas afia para a frente. Levante-a durante o
movimento para trás.
4. Não toque nos elos de tração e de ligação com a li-
ma.
5. Gire regularmente a lima para evitar um desgaste em
apenas um lado.
6. Utilize um pedaço de madeira dura para remover as
rebarbas das arestas de corte.
192 | PT

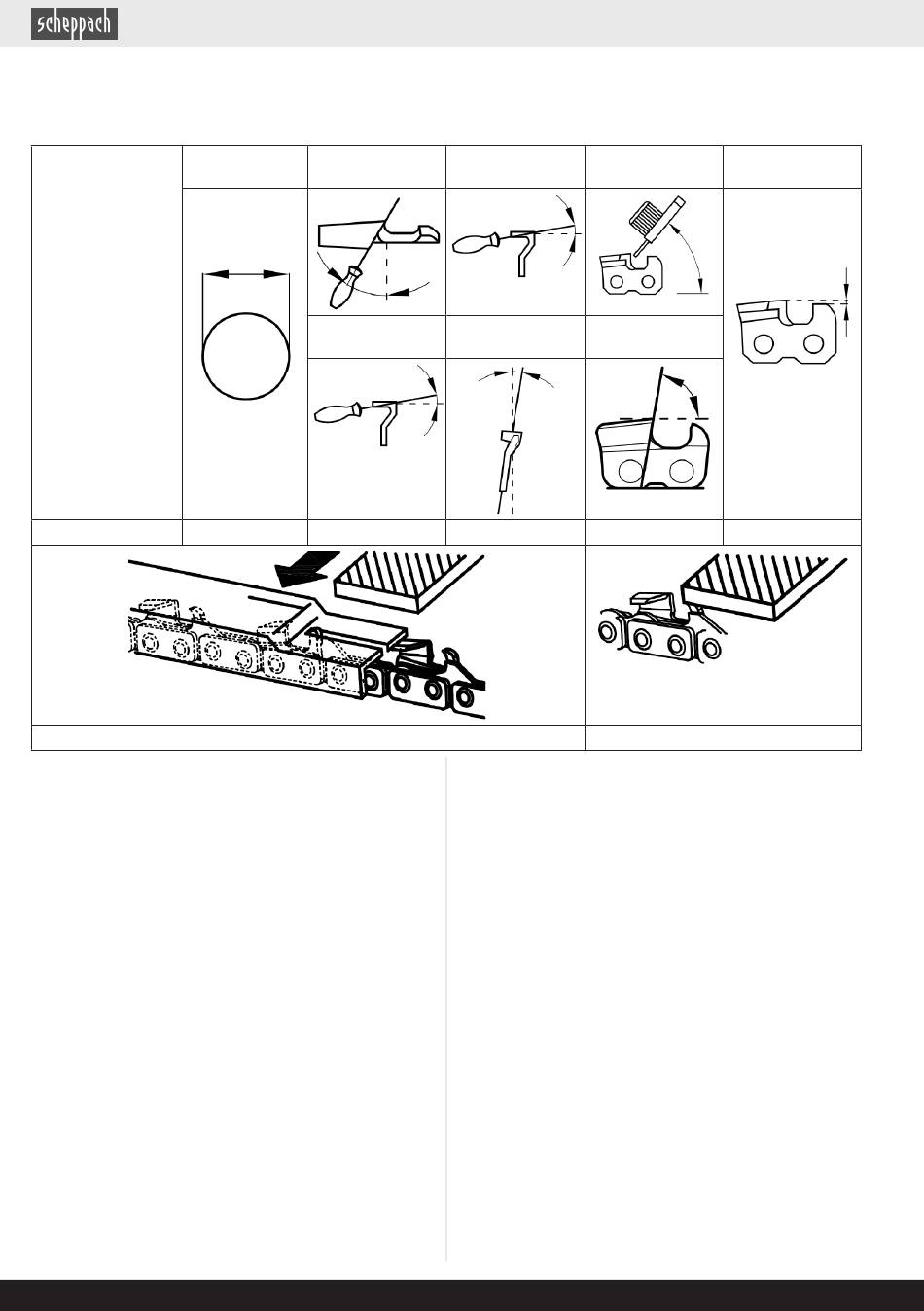

Ângulo superior
Ângulo de rotação
de aperto
30°
Limitador de profundidade
www.scheppach.com
Ângulo inferior Ângulo de inclina-
ção superior (55º)
Ângulo de inclina- Ângulo lateral
ção de aperto
10°
Todos os elos de corte devem ter o mesmo comprimento;
caso contrário, terão igualmente uma altura diferente. Isto
faz com que a corrente de serra (21) funcione de modo ir-
regular e aumenta o perigo de se estragar.
12.2.3.6 Lubrificar a transmissão (fig. 1, 30)
Indicações:
Lubrifique a transmissão a cada 10 a 20 horas de serviço.
Coloque apenas uma pequena quantidade de massa lu-
brificante. Nunca encha em demasia!
1. Desmonte o parafuso de manutenção (41) da poda-
dora e adicione um pouco de massa lubrificante.
Use uma chave Allen de 5 mm (47).
2. Monte novamente o parafuso de manutenção (41).
12.2.4 Cortador de sebes
1. Verificar se os parafusos da barra de corte estão
apertados.
2. É possível alisar os arranhões ligeiros nos dentes de
corte. Para o efeito, passe uma pedra de óleo sobre
as lâminas. Apenas os dentes de corte afiados pro-
porcionam um bom desempenho de corte.
3. As barras de lâminas rombas, dobradas ou danifica-
das devem ser substituídas.
Profundidade pa-
drão
85° 0,64 mm
Lima
