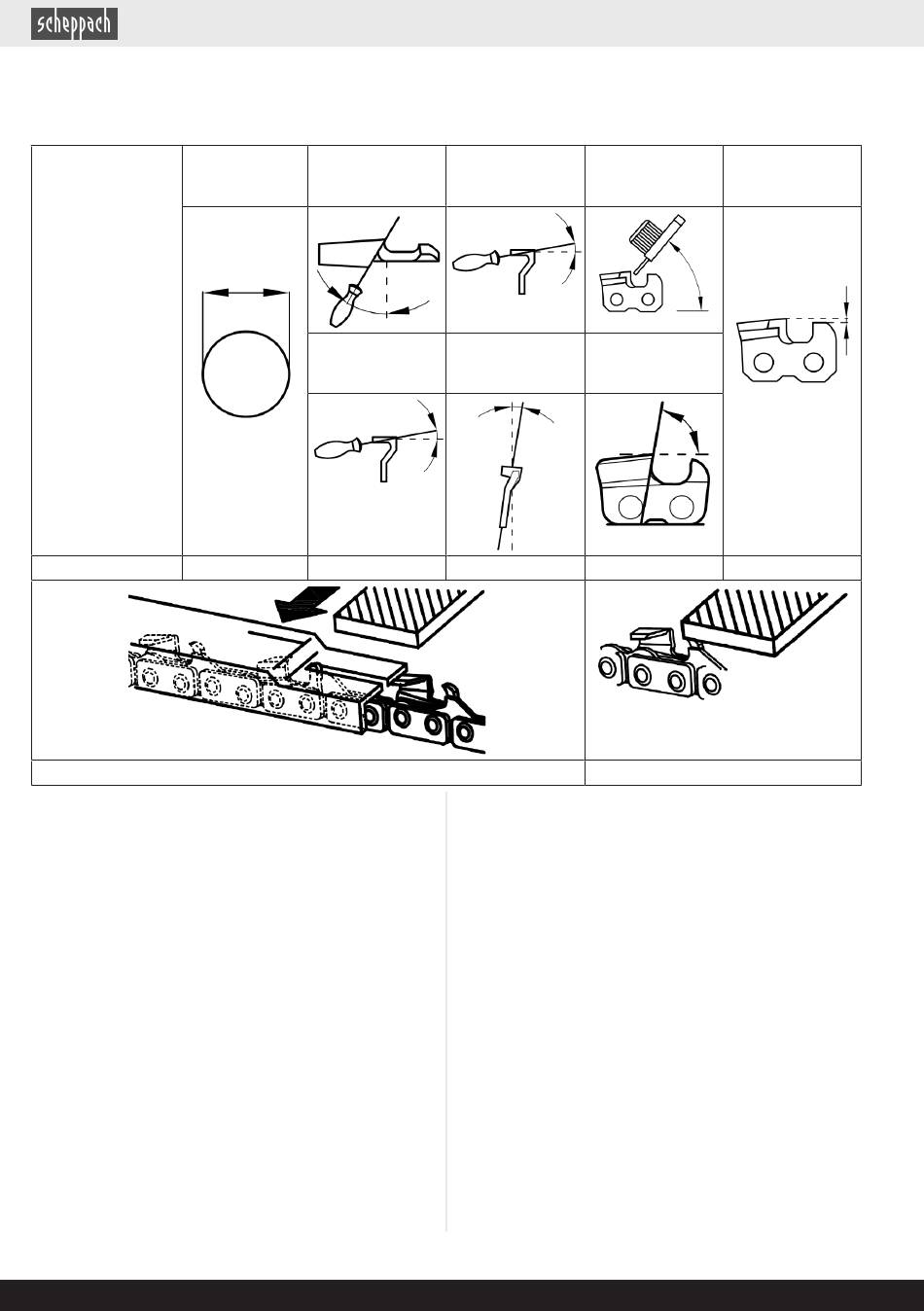

12.2.3.5.1 Guida per affilare una catena della sega (21)
Utilizzare solo lime speciali per le catene della sega!
Lime di altro tipo presentano una forma sbagliata o l'affilatura errata. Scegliere il diametro della lima a seconda del passo
della propria catena. Durante l'affilatura delle maglie di taglio, osservare anche i seguenti angoli.
Lama di diame-
Modello della catena
della sega
21PBX
L'angolo deve inoltre rimanere invariato per tutte le maglie
di taglio.
In caso di angoli non uniformi, la catena della sega (21)
scorre in modo irregolare, si usura rapidamente e si rom-
pe prima del tempo.
Poiché tali requisiti possono essere soddisfatti solo con u-
na pratica sufficiente e regolare:
• Utilizzare un portalima.
• Per l'affilatura manuale della catena della sega (21) è
necessario utilizzare un portalima. Gli angoli di limatu-
ra corretti sono contrassegnati sopra.
1. Mantenere la lima orizzontale (con l'angolo corretto)
rispetto alla lama della sega a catena (20) e limare in
base alla marcatura dell'angolo sul portalima. Sorreg-
gere il portalima sulla parte superiore del dente e sul
delimitatore di profondità.
2. Limare sempre la maglia di taglio dall'interno verso l'e-
sterno.
3. La lima si affila solo con movimento in avanti. Solle-
varla leggermente quando ci si sposta all'indietro.
4. Non toccare le maglie di guida e di collegamento con
la lima.
112 | IT
Angolo superiore
tro
Angolo di rotazio-
ne per serraggio
ca. 4,8 mm 30°
Battuta di profondità
www.scheppach.com
Angolo inferiore Angolo di inclina-
zione superiore
Angolo di inclina- Angolo laterale
zione per serrag-
gio
10°
5. Continuare a ruotare regolarmente la lima, al fine di e-
vitare un'usura su un solo lato.
6. Prendere un pezzo di legno duro per rimuovere la ba-
va dai bordi di taglio.
Tutte le maglie di taglio devono avere la stessa lunghez-
za, altrimenti avranno anche altezze diverse. Ciò provoca
una corsa irregolare della catena della sega (21) e au-
menta il rischio di rottura.
12.2.3.6 Lubrificazione del riduttore (Fig. 1, 30)
Indicazioni:
Lubrificare il meccanismo ogni 10 - 20 ore di esercizio.
Rabboccare con poco grasso. Non riempire mai eccessi-
vamente!
1. Smontare la vite di manutenzione (41) della potatrice
ad asta e inserire un poco di grasso all'interno.
Utilizzare una brugola da 5 mm (47).
2. Rimontare la vite di manutenzione (41).
12.2.4 Tosasiepi
1. Controllare il saldo alloggiamento in sede delle viti
nella barra di taglio.
Calibro di profondi-
tà standard
(55°)
85° 0,64 mm
Lima
