Scheppach MFH5200-4P Originalbetriebsanleitung Seite 117

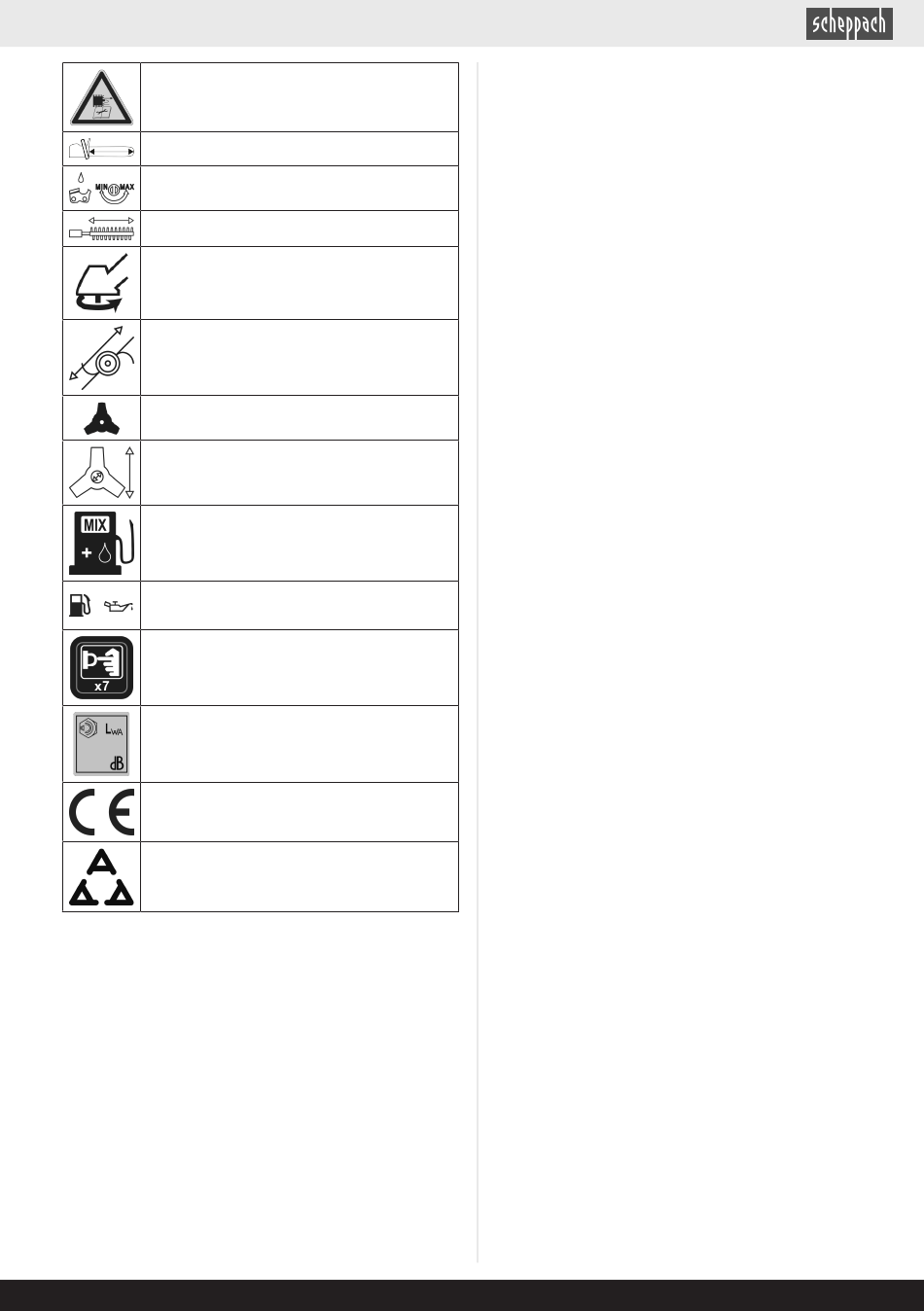

Haal altijd de bougiestekker eruit, voordat u
onderhoudswerkzaamheden gaat uitvoeren.
snijlengte
Instelling kettingsmering.
Lengte maaibalk
Draairichting grastrimmer.
Diameter spoel.
Snijmes.
Diameter snijmes.
Brandstof/oliemengsel 40:1
Mengverhouding van brandstof naar de 2-
+
takt-motorolie 40:1
Druk 7x op de brandstofpomp "Primer".
Gegarandeerd geluidsvermogensniveau van
117
het product.
Het product voldoet aan de geldende EU-
bepalingen.
Het product voldoet aan de geldende Servi-
sche richtlijnen.
1 Inleiding
Fabrikant:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Aanwijzing:
De fabrikant van dit product is volgens de van kracht zijn-
de wet inzake productaansprakelijkheid niet aansprakelijk
voor schade die aan dit product of door dit product ont-
staan bij:
• Ondeskundige behandeling
• Het niet in acht nemen van de gebruikshandleiding
• Reparaties door derden, niet geautoriseerde vakmen-
sen
• Inbouw en vervanging van niet-originele reserveon-
derdelen
• Gebruik dat niet conform de voorschriften is
Let op:
De gebruiksaanwijzing maakt deel uit van het product en
bevat belangrijke aanwijzingen voor een veilig, vakkundig
en economisch gebruik. Neem bovendien de geldende
nationale voorschriften in acht. Lees alle bedienings- en
veiligheidsaanwijzingen zorgvuldig door voordat u het
product in gebruik neemt en gebruik het product uitslui-
tend zoals beschreven. Bewaar de handleiding en ver-
strek deze wanneer u het product doorgeeft.
2 Productbeschrijving (afb. 1-34)
1. Voorste handgreep
1a. Beschermbeugel
1b. Rubberen ring
1c. Schroeven M5
2. Draagogen
3. Aan/uit-schakelaar
4. Inschakelblokkering
5. Achterste handgreep
6. Bougiestekker
6a. Bougie
7. Luchtfilterdeksel
7a. Bout
7b. Luchtfilter
8. Startmotor met trekkabel
9. Tankdop
10. Brandstoftank
11. Gashendel
12. Buisas
13. Stergreep (buisas)
Motorzeis/gazontrimmer
14. Voorste buisas
14a. vergrendelpen
14b. Beschermkap
14c. Flens
14d. Opnamespindel
15. Veiligheidsafdekking
15a. Schroeven M6
15b. Draadsnijder
15c. Verlenging
16. snijmes
16a. Transportbescherming
16b. Klemschijf
16c. Afdekking
16d. Moer M10
17. Spoelhuis
Boomzaag
18. Voorste buisas
18a. vergrendelpen
18b. Beschermkap
19. Kettingwielafdekking
19a. bevestigingsmoer
20. Kettingzwaard (geleideblad)
21. Zaagketting
22. Zwaard- en kettingbescherming
23. Olietank
23a. Oliepeilindicator
24. Buisasverlenging*
24a. vergrendelpen
24b. Beschermkap
25. Stergreep
Heggenschaar
26. Voorste buisas
