Systemkomponenten Für Das Drucksystem - Rotex Solaris H26P Installationsanleitung

2 x Produktbeschreibung
Tragschalen-Set (TS) für Verbindungsleitungen CON 15 und CON 20
TS (
Tragschalen zur Verlegung der Verbindungsleitungen CON 15
und CON 20 mit stetigem Gefälle (Vermeidung von Wasser-
säcken).
Bestehend aus:
– 5x Tragschale
2.5 Systemkomponenten für das Drucksystem
Kollektor-Anschlussset
RCP (
Bestehend aus:
– Montagematerial für Flachkollektor und Verbindungsleitung
(4x Einzelklemmstein, 1x Potentialausgleichsklemme,
Rohrschellen)
– UV-beständiger Wärmedämmung für den Außenbereich
(2 m)
– 1x Kollektortemperaturfühler
– 2x Endstopfen
– 2x Kollektoranschlussbogen mit Schneidringfittings zum
Anschluss eines Verbindungsrohrs (Cu Ø 22 mm)
Verbindungsleitungen CON 15P16 und CON 15P20
CON 15P16 (
Wärmegedämmte Edelstahlwellrohrleitung für solare Druck-
systeme mit eingezogener Fühlerleitung (Nennweite DN 16).
Für Systeme bis 3 Flachkollektoren und einer Leitungslänge bis
25 m.
CON 15P20 (
Wärmegedämmte Edelstahlwellrohrleitung für solare Druck-
systeme mit eingezogener Fühlerleitung (Nennweite DN 20).
Für Systeme bis 5 Flachkollektoren und einer Leitungslänge bis
25 m.
12
16 42 45), L=1,20 m
16 20 39)
16 20 21), L=15 m
16 20 26), L=15 m

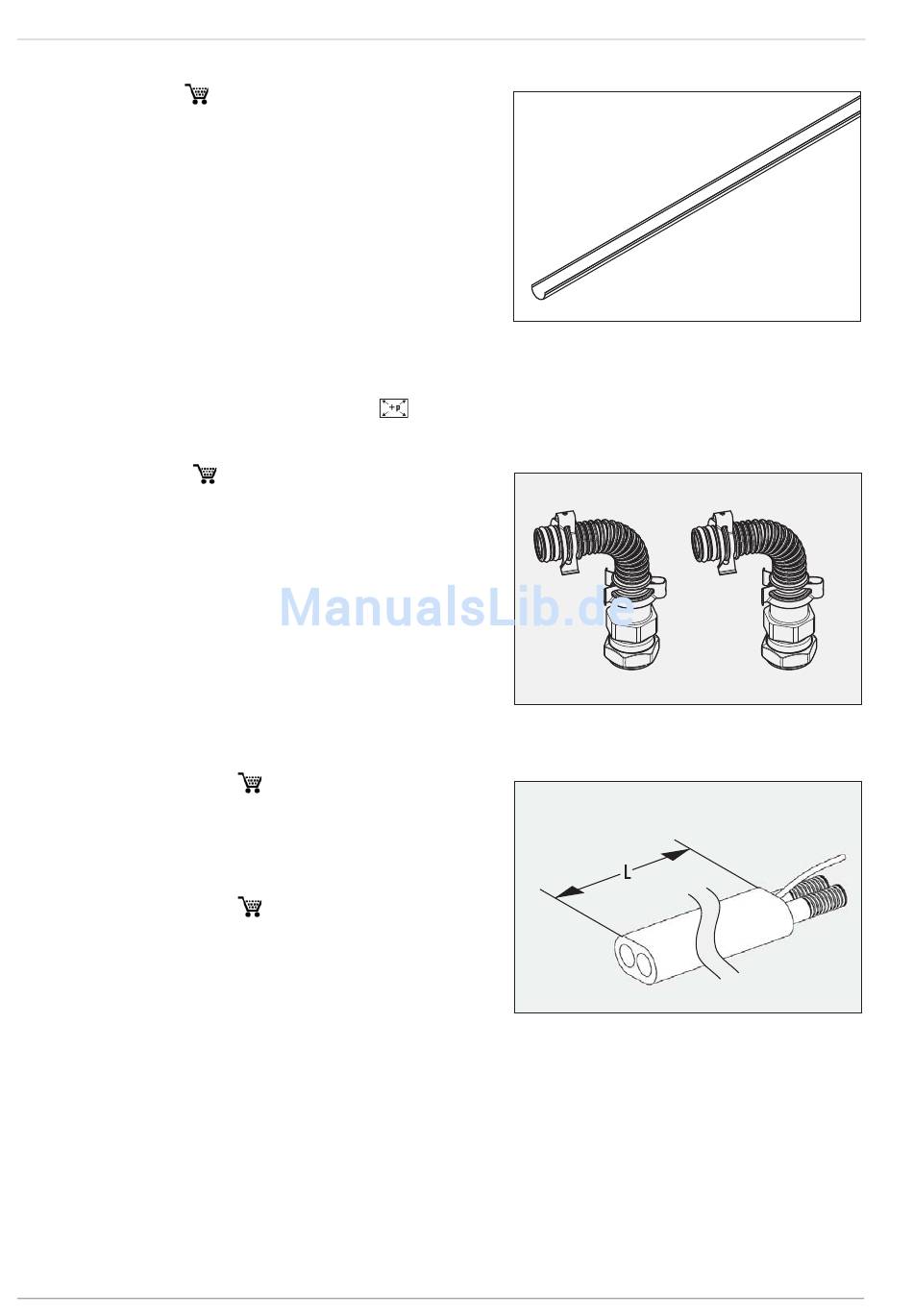

Bild 2-10 TS (optional)
Bild 2-11 RCP
Bild 2-12 CON 15P16 / CON 15P20
