SW 13
SW 5
A
B
C

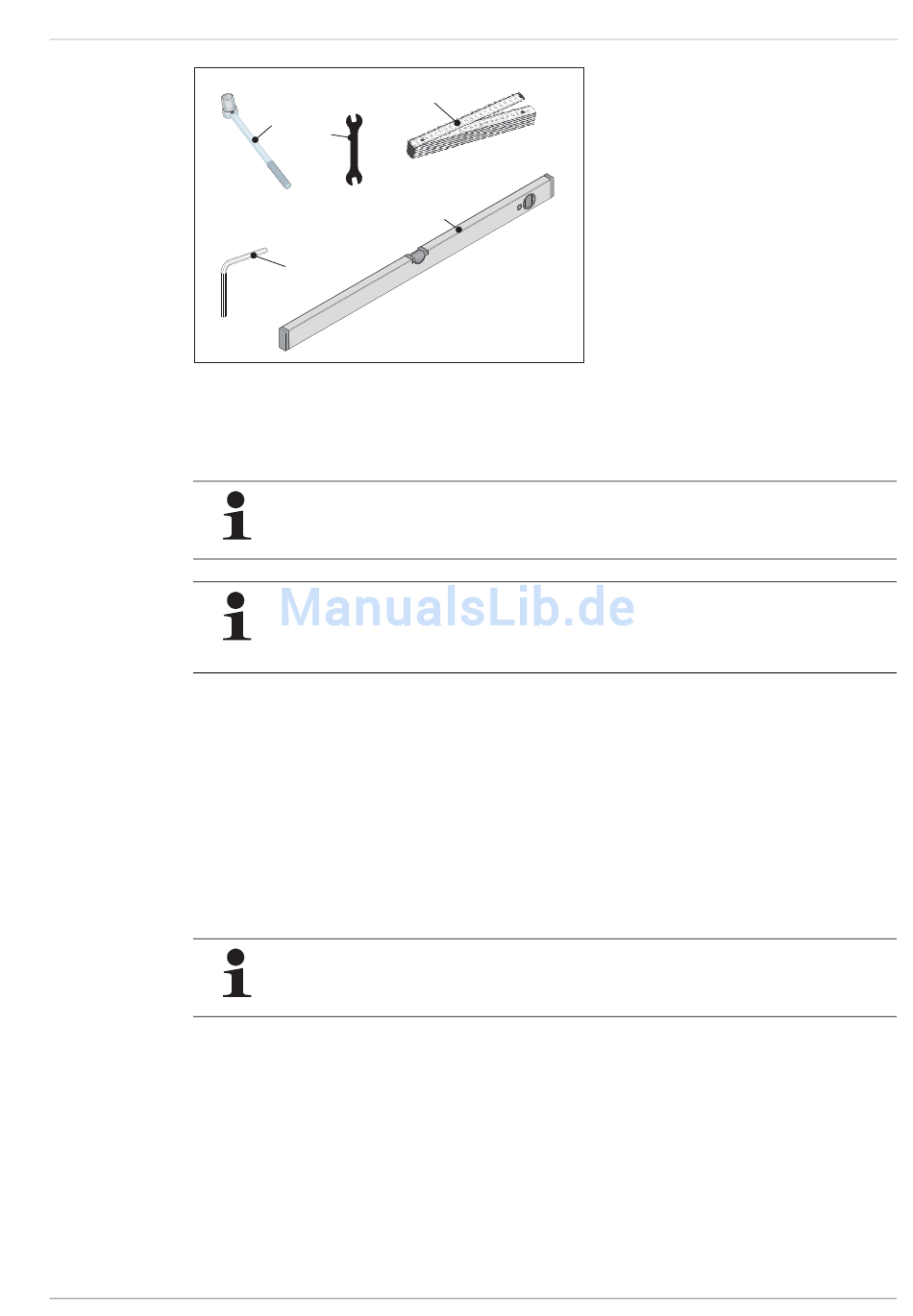

Bild 3-6

Grundpaket aufstellen

Flachkollektor V26P — Grundpaket FB V26P für 2 Flachkollektoren
Flachkollektor H26P — Grundpaket FB H26P für 1 Flachkollektor
1. Abmessungen des Kollektorfelds ermitteln und Aufstellort definieren.
– Die Hauptabmessungen entsprechend Bild 3-3 und Tab. 3-3 ermitteln.
– Ausrichtung des Kollektorfelds entsprechend den Planungsunterlagen der Solaranlage beachten.
– Planungshinweise in Kapitel 5 „Planungshinweise für die Montage" beachten (Mindestabstand von Dachkante muss
2. Aufstellwinkel des Kollektorfelds entsprechend den Planungsunterlagen der Solaranlage festlegen. Wie in Tab. 3-4
dargestellt, gibt es fünf Möglichkeiten im Bereich von 30° bis 60°.
FA ROTEX Solaris FDM - 09/2012
A
B
SW 13
E
Sechskant-Steckschlüssel SW 13
Maulschlüssel SW 13
Wasserwaage
Benötigtes Werkzeug
Verwenden Sie handelsübliche Betonplatten wie z. B. Rasenkantensteine für die Beschwerung
(für V26P-Gestell: 500 mm Länge, für H26P-Gestell: 1000 mm Länge).
Die Erklärung der Kurzbezeichnungen in den nachfolgenden Bildern erfolgt für:
– die von ROTEX angebotenen Montageteile im Kapitel 2 „Produktbeschreibung".
– die Maßangaben in Tab. 3-3.
– die Hilfsmittel in Bild 3-6.
berücksichtigt werden, um erhöhte Wind- und Schneelasten zu vermeiden).
Eine Ablängung der Stützwinkel ist nicht notwendig. Für den Winkel 60° muss die Teleskopschiene entspre-
chend Bild 3-4 umpositioniert werden.
D
C
D Meterstab
E Sechskant- (Inbus-) Schlüssel SW 5
3 x Montage
23
