Flachdachpakete; Für Flachkollektor V26P - Rotex Solaris H26P Installationsanleitung

2 x Produktbeschreibung
2.6

Flachdachpakete

2.6.1 Für Flachkollektor V26P
Basispaket FB V26P (
1c+1d
(3x)
Bestehend aus:
Vormontierten Grundelementen
1a
1b
1c
1d
sowie;
1e
1f

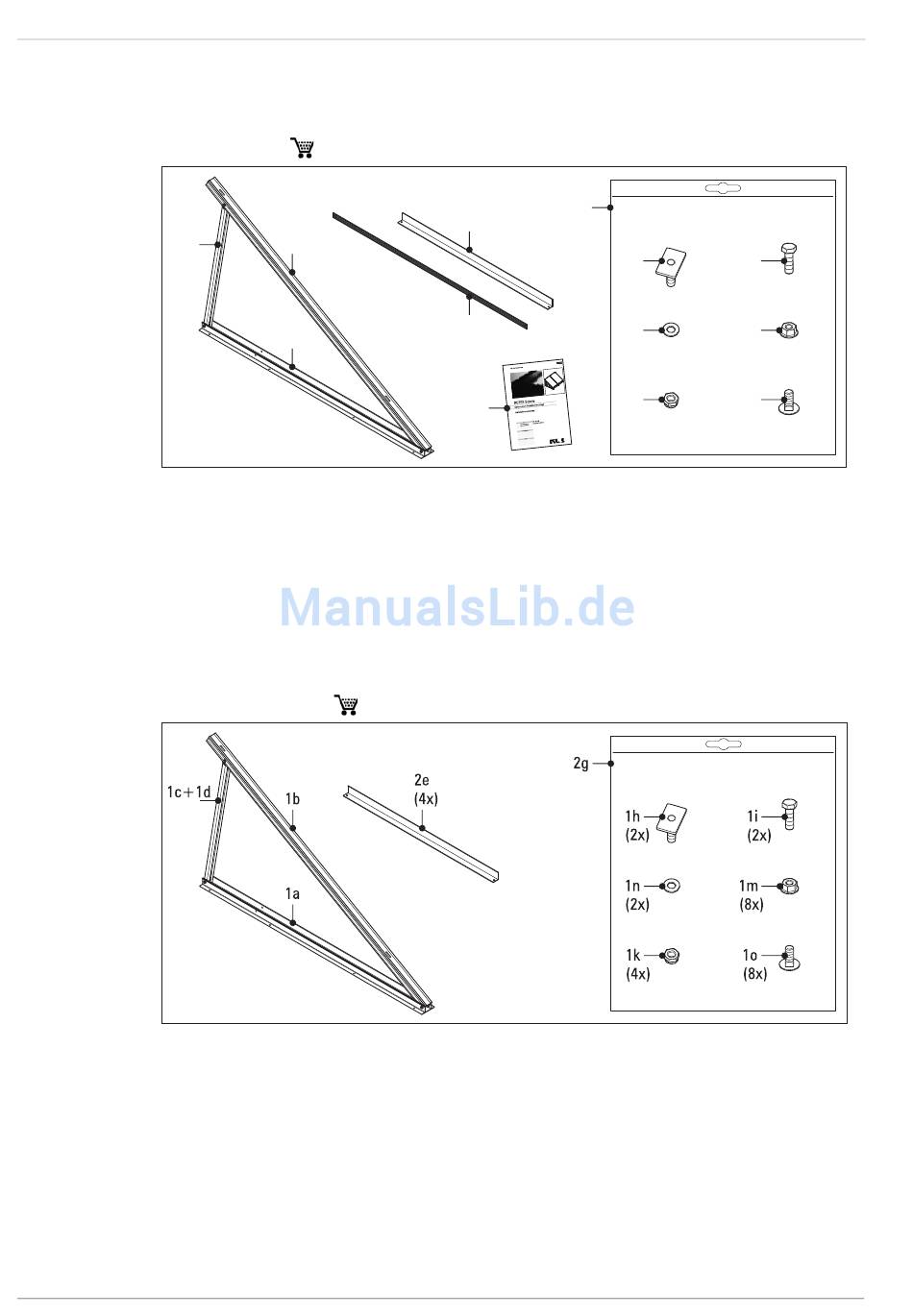

Bild 2-16 Flachdachgestell FB V26P
Erweiterungspaket FE V26P(
Bestehend aus:
Vormontiertem Grundelement
1a
1b
1c
1d
sowie;
2e
Bild 2-17 Flachdachgestell Erweiterungspaket FE V26P
14
162058) für zwei V26P-Flachkollektoren:
1b
(3x)
1a
(3x)
Grundschiene V26P
Auflageschiene V26P
Teleskopschiene außen V26P
Teleskopschiene innen V26P
Querstrebe V26P
Diagonalstütze V26P
162059) für einen zusätzlichen V26P-Flachkollektor (3 bis max. 5):
Grundschiene V26P
Auflageschiene V26P
Teleskopschiene außen V26P
Teleskopschiene innen V26P
Querstrebe V26P Erweiterung
1e
1g
(8x)
1h
(6x)
1f
1n
(2x)
(6x)
1k
1p
(10x)
1g Zubehörbeutel V26P
1h Klemmstein M8
1i Sechskantschraube M8
1n Scheibe
1m Sechskantmutter M8 mit Sperrverzahnung
1k Sechskantmutter M8
1o Flachrundschraube M8
1p Technische Unterlage
2g Zubehörbeutel V26P
1h Klemmstein M8
1i Sechskantschraube M8
1n Scheibe
1m Sechskantmutter M8 mit Sperrverzahnung
1k Sechskantmutter M8
1o Flachrundschraube M8
1i
(4x)
1m
(16x)
1o
(16x)
