Rotex Solaris H26P Installationsanleitung Seite 33

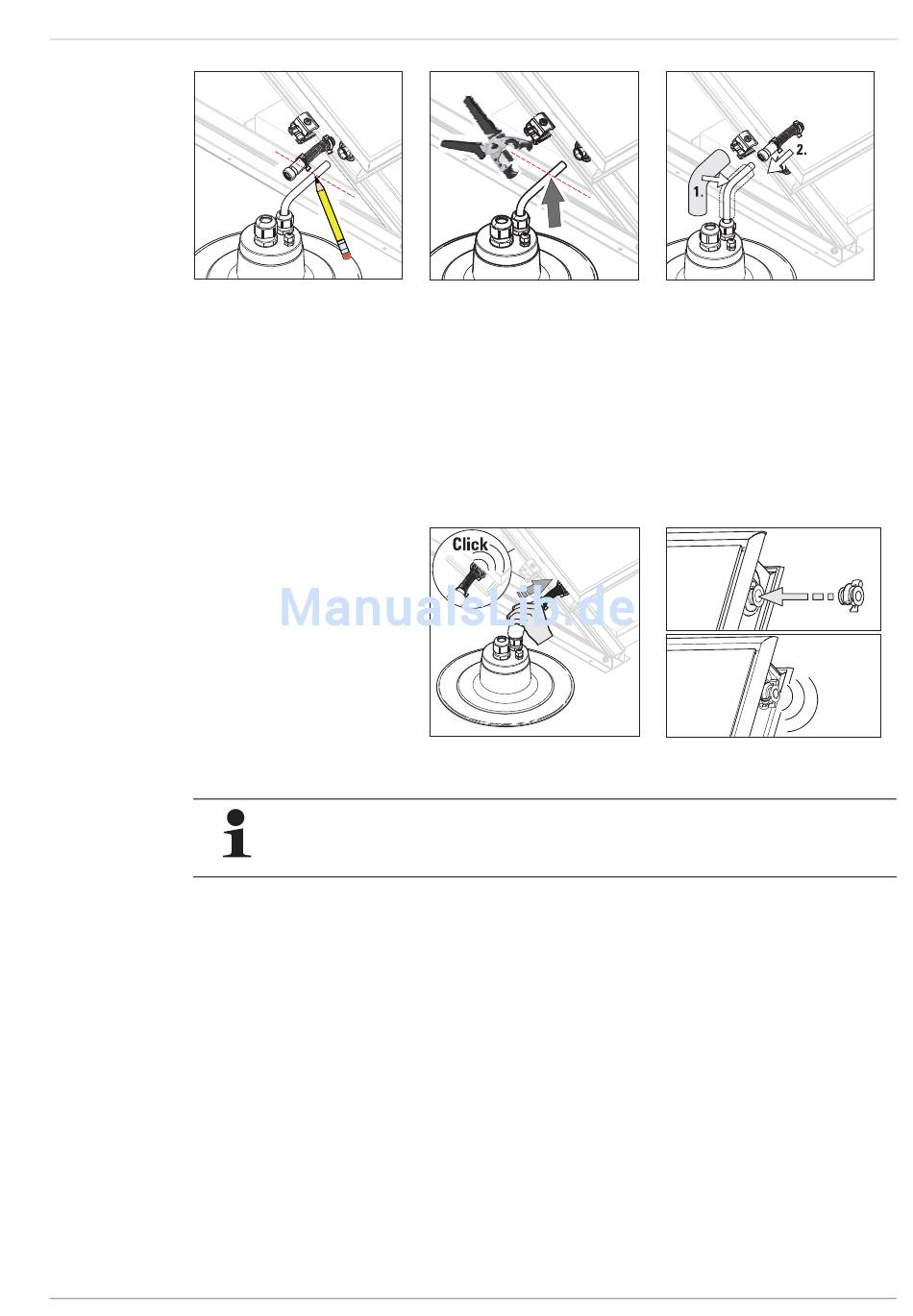

Bild 3-25 Benötigte Länge markieren
4. Benötigte Länge der Vorlauf- (oben am Flachkollektor / VA 15 Solar) sowie Rücklaufleitung (unten am Flachkollektor /
VA 18 Solar) markieren (Bild 3-25).
5. Vorlauf- (oben am Flachkollektor / VA 15 Solar) sowie Rücklaufleitung (unten am Flachkollektor / VA 18 Solar) an der
Markierung abschneiden (Bild 3-26).
6. Den gestauchten Wärmedämmschlauch (HT-Armaflex) über das Fitting schieben (Schritt 1in Bild 3-27).
7. Steckfittings der Kollektoranschlussbögen auf Vorlauf-, (oben am Flachkollektor / VA 15 Solar) bzw. auf
Rücklaufverbindungsleitung (unten am Flachkollektor / VA 18 Solar) stecken (Schritt 2 in Bild 3-27).
8. Kollektoranschlussbögen in die
Kollektoranschlussrohre einstecken,
bis Halteklammern einrasten (Bild 3-
28).
9. Endstopfen in die noch offenen
Kollektoranschlussrohre einstecken,
bis die Halteklammern einrasten.
(Bild 3-29).
FA ROTEX Solaris FDM - 09/2012
Bild 3-26 Anschlüsse kürzen
Bild 3-28 Kollektoranschlussbögen in
Um die VA Solaris-Verbindungsleitungen vor Übertemperaturen zu schützen, sind die Vor- und Rücklauffittings
mit einer thermischen Trennung ausgestattet.
Kollektoranschlussrohre stecken
3 x Montage
Bild 3-27 Anschlussfitting auf Anschlüsse
stecken
Click
Bild 3-29 Endstopfen einstecken
33
