3 x Montage
1.

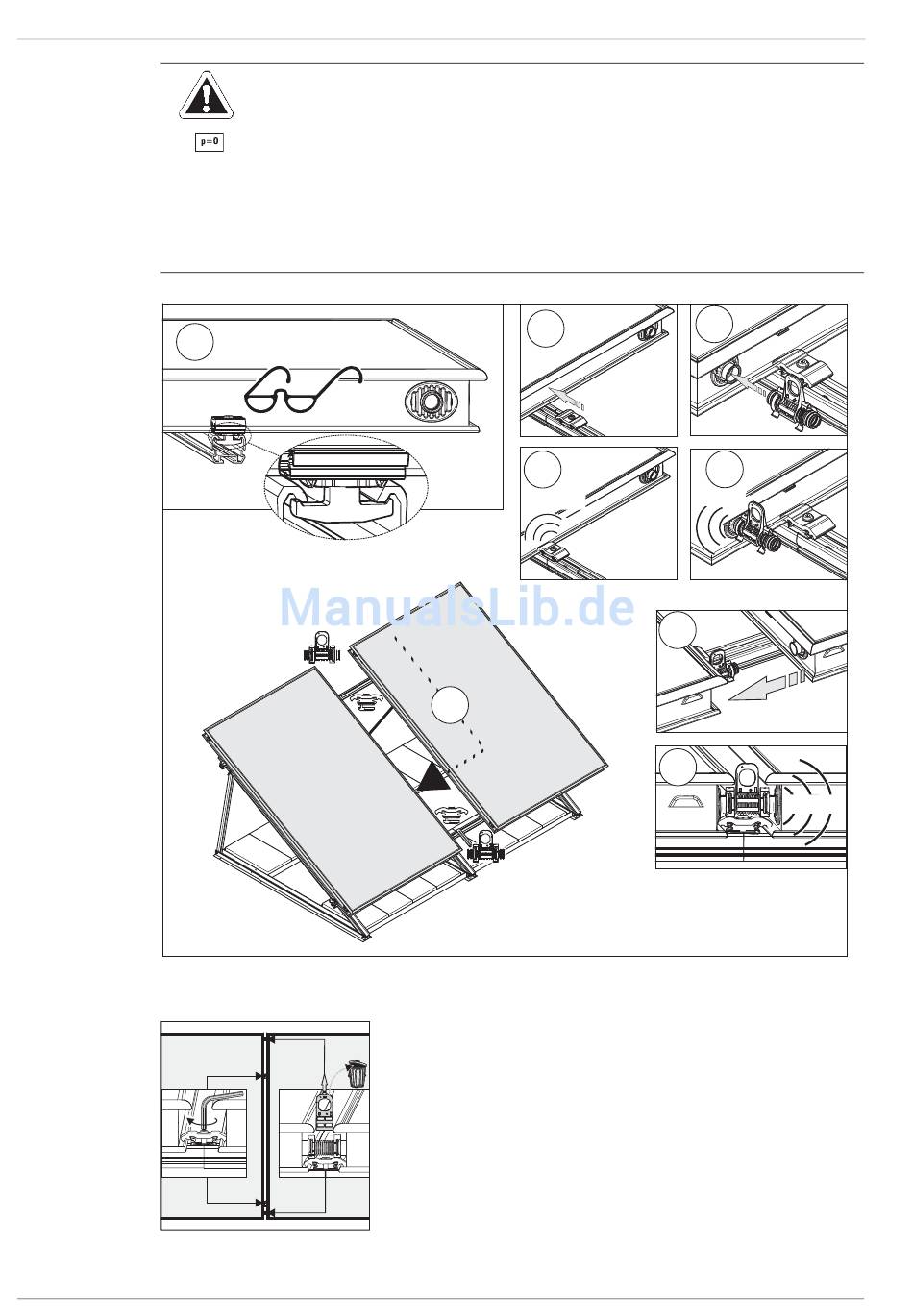

Bild 3-21 Doppelklemmsteine (7a) und Kompensatoren (7c) montieren. Flachkollektor montieren. Bei größeren Kollektorfeldern, weitere
30
VORSICHT!
Im Drain-Back-System müssen, gegenüber dem Drucksystem, die Flachkollektoren um 180° gedreht eingebaut
werden, da sonst bei teilweiser Schneebedeckung der Flachkollektoren und Frostgefahr, die Solaranlage nicht
effizient arbeiten und es ggf. zu Frostschäden kommen kann.
• Flachkollektoren im Drain-Back-System, wie auf der Abdeckfolie abgebildet, um 180° gedreht montieren.
• Kollektortemperaturfühler im Drain-Back-System, ausschließlich unten in einer der beiden seitlichen
Montageöffnungen montieren.
• Die unterschiedliche Einbauposition des Kollektortemperaturfühlers wird erst ab Version 4.2 an der R3-
Regelung unterstützt.
7a
7c
7a
Flachkollektoren in gleicher Vorgehensweise montieren.
2.
3.
Click
6.
7a
7c
Bild 3-22 Doppelklemmsteine zwischen den Flachkollektoren festschrauben und
Montagestützen von den Kompensatoren abziehen.
4.
7a
5.
Click
7a
7c
7.
8.
FA ROTEX Solaris FDM - 09/2012
7c
Click
