2.6.2 Für Flachkollektor H26P
Basispaket FB H26P (
Bestehend aus:
Vormontierten Grundelementen
3a
3b
3c
3d
sowie;
3e
3f

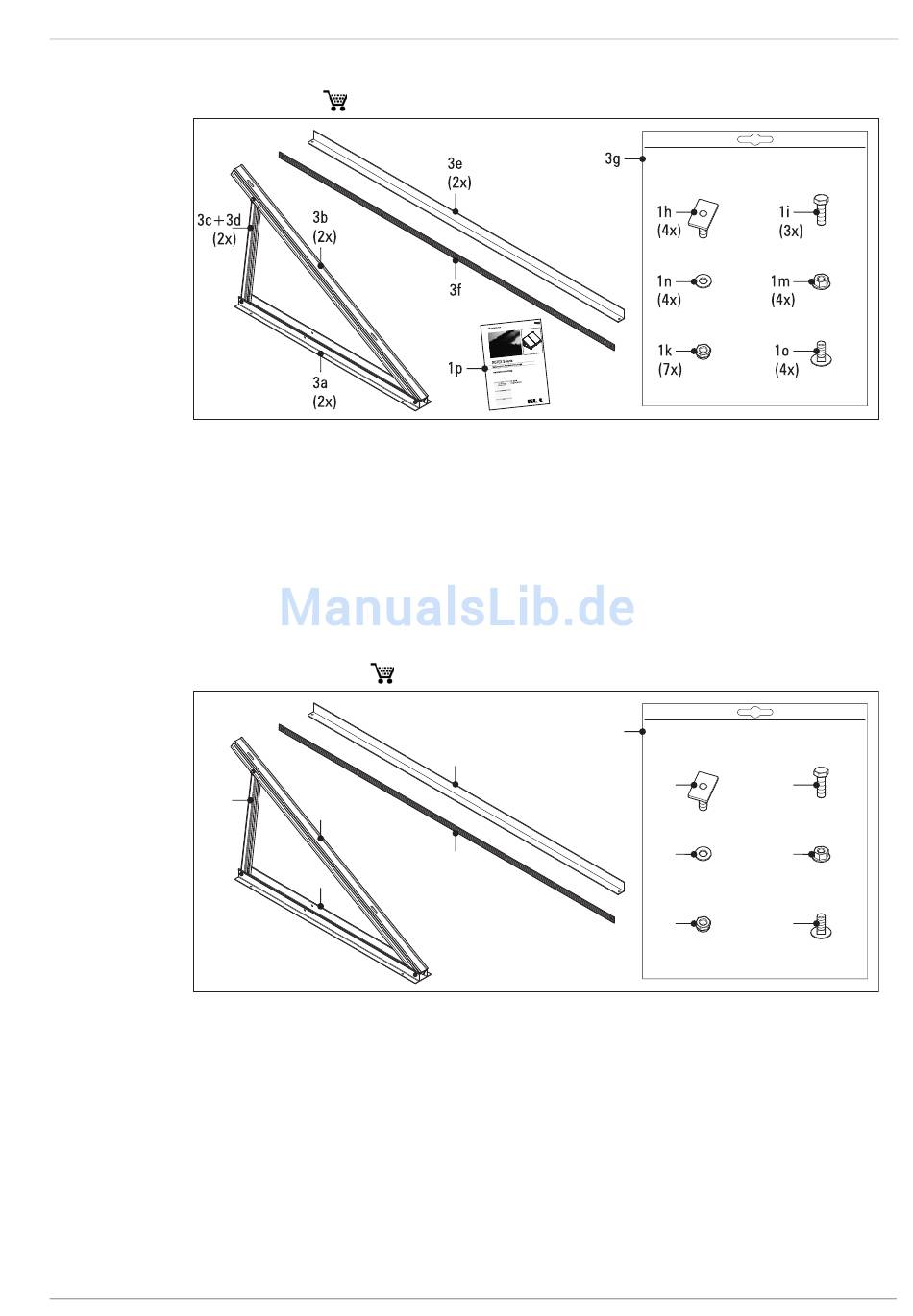

Bild 2-18 Flachdachgestell FB H26P
Erweiterungspaket FE H26P (
3c + 3d
Bestehend aus:
Vormontiertem Grundelement
3a
3b
3c
3d
sowie;
4e
4f
Bild 2-19 Flachdachgestell Erweiterungspaket FE H26P
FA ROTEX Solaris FDM - 09/2012
162060) für einen H26P-Flachkollektor
Grundschiene H26P
Auflageschiene H26P
Teleskopschiene außen H26P
Teleskopschiene innen H26P
Querstrebe H26P
Diagonalstütze H26P
3b
3a
Grundschiene H26P
Auflageschiene H26P
Teleskopschiene außen H26P
Teleskopschiene innen H26P
Querstrebe H26P Erweiterung
Diagonalstütze H26P Erweiterung
3g
1h
1i
1n
1m
1k
1o
1p
162061) für einen zusätzlichen H26P-Flachkollektor (2 bis max. 5):
4e
(2x)
4f
3g
1h
1i
1n
1m
1k
1o
2 x Produktbeschreibung
Zubehörbeutel H26P
Klemmstein M8
Sechskantschraube M8
Scheibe
Sechskantmutter M8 mit Sperrverzahnung
Sechskantmutter M8
Flachrundschraube M8
Technische Unterlage
3g
1h
(4x)
1n
(4x)
1k
(7x)
Zubehörbeutel H26P
Klemmstein M8
Sechskantschraube M8
Scheibe
Sechskantmutter M8 mit Sperrverzahnung
Sechskantmutter M8
Flachrundschraube M8
1i
(3x)
1m
(4x)
1o
(4x)
