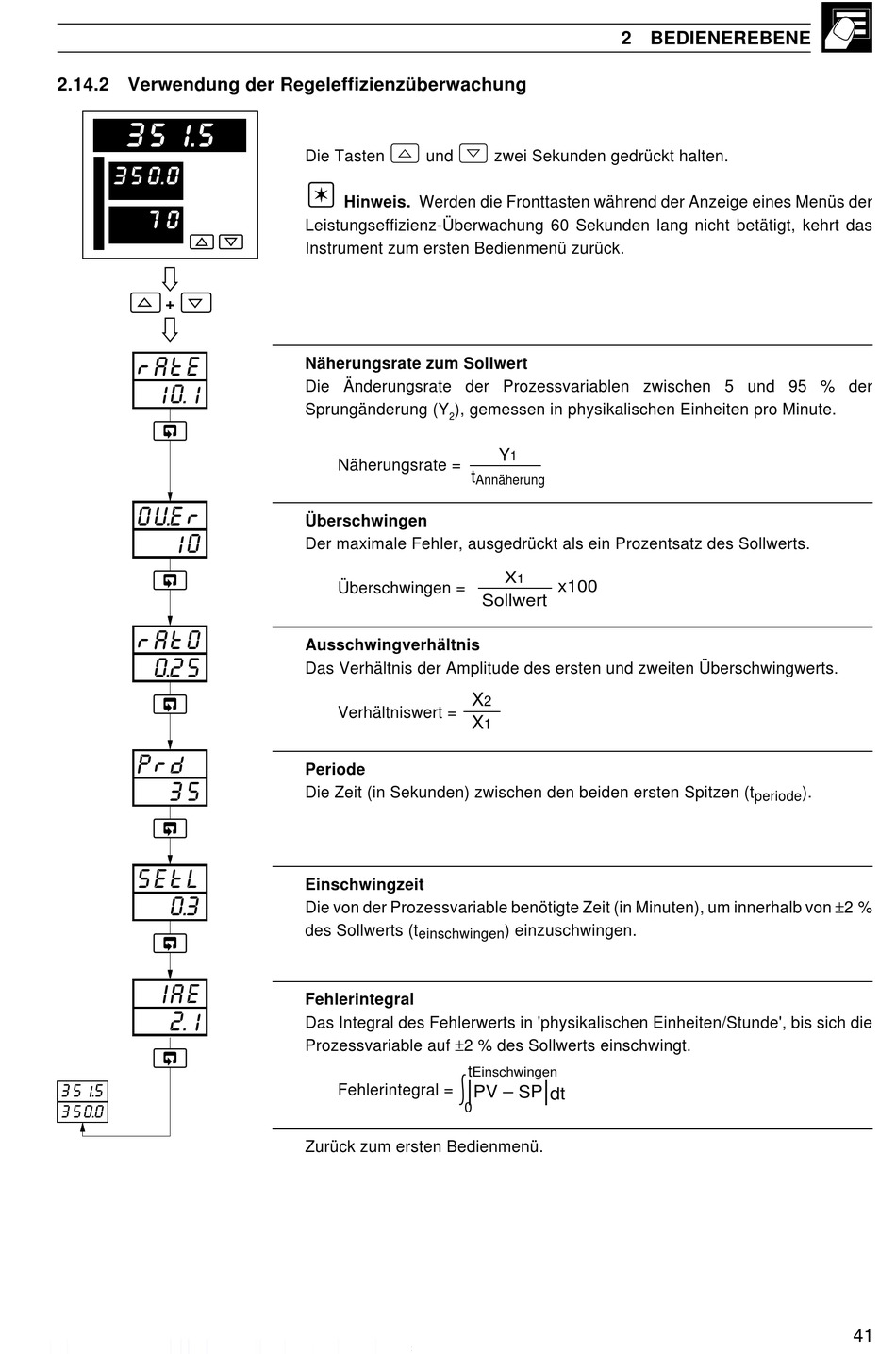

2.14.2 Verwendung der Regeleffizienzüberwachung
351. 5
350. 0
70
+
rAtE
10. 1
OVEr
10
rAtO
0. 2 5
Prd
35
SEtL
0. 3
IAE
2. 1
351. 5
350. 0
Die Tasten
und
Hinweis. Werden die Fronttasten während der Anzeige eines Menüs der
Leistungseffizienz-Überwachung 60 Sekunden lang nicht betätigt, kehrt das
Instrument zum ersten Bedienmenü zurück.
Näherungsrate zum Sollwert
Die Änderungsrate der Prozessvariablen zwischen 5 und 95 % der
Sprungänderung (Y
), gemessen in physikalischen Einheiten pro Minute.
2
Näherungsrate =
t
Überschwingen
Der maximale Fehler, ausgedrückt als ein Prozentsatz des Sollwerts.
Überschwingen =
Ausschwingverhältnis
Das Verhältnis der Amplitude des ersten und zweiten Überschwingwerts.
X
Verhältniswert =
X
Periode
Die Zeit (in Sekunden) zwischen den beiden ersten Spitzen (t
Einschwingzeit
Die von der Prozessvariable benötigte Zeit (in Minuten), um innerhalb von ±2 %
des Sollwerts (t
einschwingen
Fehlerintegral
Das Integral des Fehlerwerts in 'physikalischen Einheiten/Stunde', bis sich die
Prozessvariable auf ±2 % des Sollwerts einschwingt.
t
Einschwingen
|
Fehlerintegral =
PV – SP
0
Zurück zum ersten Bedienmenü.
2 BEDIENEREBENE
zwei Sekunden gedrückt halten.
Y
1
Annäherung
X
1
x100
Sollwert
2
1
) einzuschwingen.
|
dt
).
periode
41
