2.4 Analog-Backup (Beispiele 5 und 6)
Hinweis. Siehe auch Anhang A2.1 – Serieller und paralleler Betriebsmodus.
Die Analog-Backup-Station dient als Backup für einen Master-Regler.Im Normalbetrieb folgt der
Analogausgang des COMMANDER 350 (bei Auswahl des externen Regelmodus) dem
Ausgangswert des Master-Reglers. Ein Fehler im Master-System kann entweder durch Erkennung
eines Min-Signals am Master-Ausgang (Beispiel 5) oder anhand eines Digitalsignals (Beispiel 6)
identifiziert werden. Wird ein Fehler erkannt, schaltet der COMMANDER 350 in den internen
Regelmodus um, und der Prozess wird vom PID-Ausgang des COMMANDER 350 geregelt. Der
PID-Algorithmus des COMMANDER 350 folgt kontinuierlich dem Master-Ausgangswert, so dass ein
stoßfreier Übergang von der externen zur internen Betriebsart gewährleistet ist. Wenn der Master-
Ausgang wiederhergestellt ist oder der Digitaleingang in seinen inaktiven Zustand zurückkehrt,
schaltet der COMMANDER 350 wieder in den externen Regelmodus um.
Hinweis. Bei Anwendung von Beispiel 5 muss der Schaltwert von Alarm A1 gesetzt werden.
Programmsollwert
LSPt
Interner Sollwert
I/P1
Prozessvariable
I/P2
Master-Ausgang
di1
Digitalauswahl
•1 Nur Beispiel 5
•2 Nur Beispiel 6
Handstellwert
CSPt
PID-
Regelkreis
PV
Niedrig-Signal-
Auswahl (Alarm 1)
L
L R

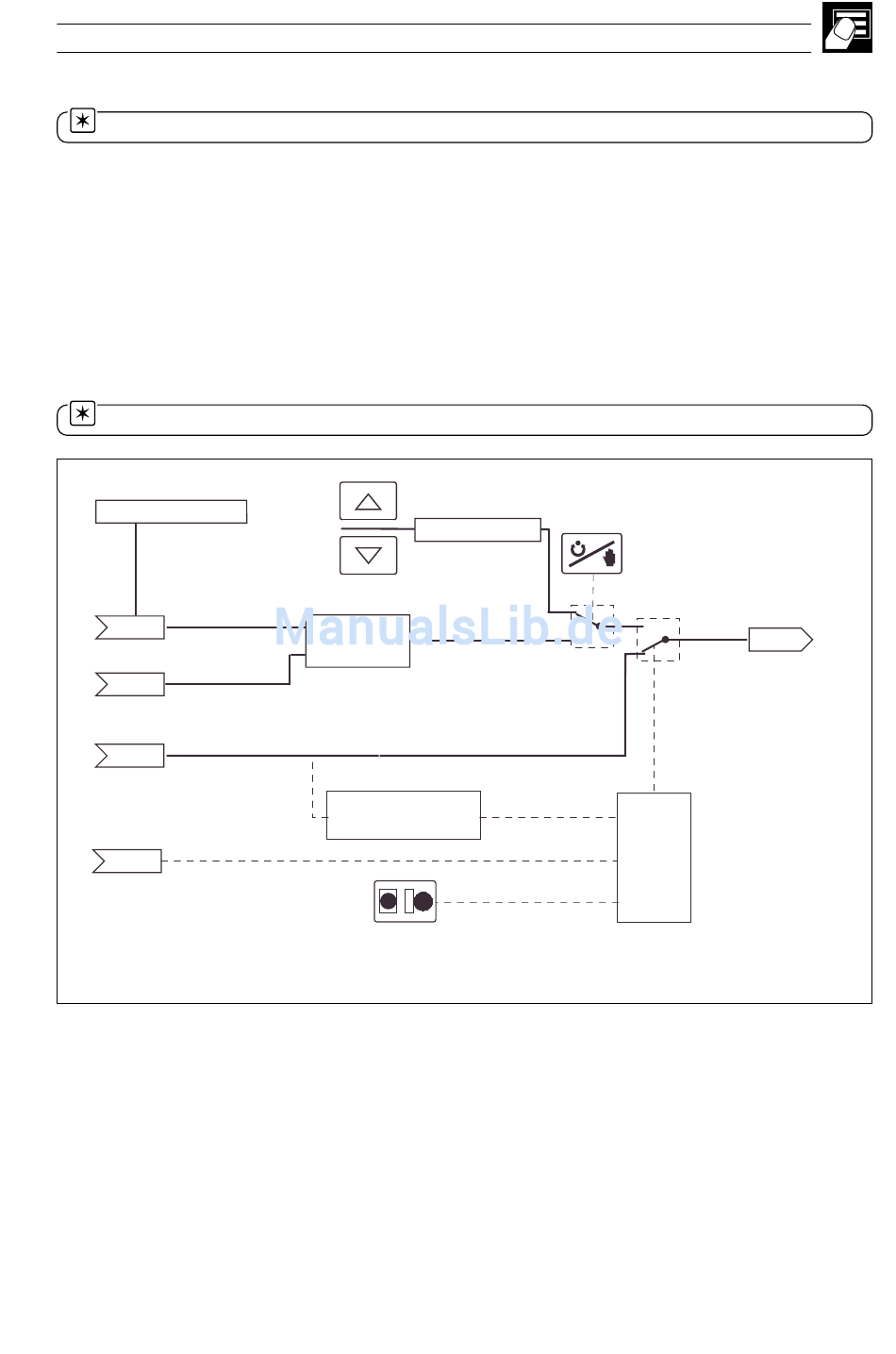

Abb. 2.4 Analog-Backup-Station
2 BEDIENEREBENE...
Analogausgang
ao1
•1
Auswahl
•2
Intern/
Extern
17
